Патент на изобретение №2230081

(54) ЭПОКСИДНАЯ КОМПОЗИЦИЯ

(57) Реферат:

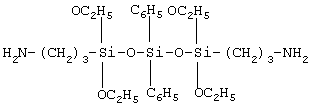

Изобретение относится к получению полимерных материалов на основе эпоксидных смол, использующихся в качестве связующего для слоистых материалов, защитных покрытий, герметиков. Композиция включает эпоксидиановую смолу, серусодержащий модификатор и аминный отвердитель. В качестве серусодержащего модификатора содержит тиокол марки НВБ-2 со средней молекулярной массой 800 и содержанием активных SH-групп 3-4%, а в качестве аминного отвердителя – кремнийорганический диамин формулы

с молекулярной массой 566 и содержанием активных аминогрупп 5,7%. Определенное соотношение компонентов позволяет получить полимерные материалы, обладающие повышенными химической стойкостью, водостойкостью и водоотталкивающими свойствами при сохранении теплостойкости и твердости. 2 табл.

Изобретение относится к получению полимерных материалов на основе эпоксидных смол, использующихся в качестве связующего для слоистых материалов, защитных покрытий, герметиков.

Известна эпоксидная композиция, включающая эпоксидиановый олигомер и полимерный ароматический аминный отвердитель, которая в качестве полимерного ароматического аминного отвердителя содержит полиоксиаминофениленсульфид при следующем соотношении компонентов, мас.ч.:

Эпоксидиановый олигомер 100

Полиоксиаминофениленсульфид 32,5-39,5

Отвержденный материал обладает сравнительно высокой теплостойкостью, однако имеет невысокие водоотталкивающие свойства, химическую стойкость и водостойкость.

Технической задачей изобретения является создание эпоксидной композиции для получения полимерных материалов, обладающих повышенными химической стойкостью, водостойкостью и водоотталкивающими свойствами при сохранении теплостойкости и твердости.

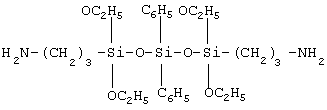

Техническая задача решается тем, что эпоксидная композиция, включающая эпоксидиановую смолу и аминный отвердитель, в качестве аминного отвердителя содержит кремнийорганический диамин формулы

с молекулярной массой 566 и содержанием активных аминогрупп 5,7%, дополнительно серусодержащий модификатор тиокол марки НВБ-2 со средней молекулярной массой 800 и содержанием активных SH-групп 3-4%, при следующем соотношении компонентов, мас.%:

Эпоксидиановая смола марок ЭД-20, ЭД16, ЭД-22 47,6-53,5

Указанный тиокол 9,4-20,4

Указанный кремнийорганический диамин 32,0-37,1

Решение технической задачи позволяет получить полимерные материалы, обладающие повышенными химической стойкостью, водостойкостью и водоотталкивающими свойствами при сохранении теплостойкости и твердости.

В заявляемой композиции используют эпоксидиановые смолы марок ЭД-20, ЭД-16, ЭД-22 (ГОСТ 10587-84).

В качестве серусодержащего модификатора используют тиокол марки НВБ-2.

В качестве аминного отвердителя используют продукт взаимодействия -аминопропилтриэтоксисилана и дифенилсиландиола. Отвердитель получают взаимодействием -аминопропилтриэтоксисилана и дифенилсиландиола при мольном соотношении 2:1 соответственно. В реакционную колбу загружают 44,28 г -аминопропилтриэтоксисилана, 21,6 г дифенилсиландиола и нагревают при перемешивании в токе азота до 140С. Реакционную смесь выдерживают до полного удаления образующегося этилового спирта. Выход продукта 56,05 г (98,9 мас.%).

Композицию получают путем смешения эпоксидиановой смолы и серусодержащего модификатора. Непосредственно перед применением в композицию вводят отвердитель и заливают в форму. Время отверждения при комнатной температуре 24 ч.

Данное изобретение иллюстрируют следующие примеры конкретного выполнения.

Пример 1. 20,4 г серусодержащего модификатора тщательно смешивают с 47,6 г эпоксидиановой смолы, вводят 32,0 г отвердителя и заливают в форму.

Композиции по примерам 2-4 готовят аналогично примеру 1.

Грамм соответствует массовому %.

Составы композиций по примерам конкретного выполнения представлены в таблице 1.

Свойства отвержденных эпоксидных композиций представлены в таблице 2.

Таким образом, как видно из примеров конкретного выполнения, данное изобретение позволяет получить изделия, обладающие высокими водоотталкивающими свойствами, химической стойкостью, водостойкостью и теплостойкостью, что дает возможность использовать его в качестве заливочного состава в производстве защитных покрытий, наполненных пластиков, герметиков.

Формула изобретения

Эпоксидная композиция, включающая эпоксидиановую смолу и аминный отвердитель, отличающаяся тем, что она в качестве аминного отвердителя содержит кремнийорганический диамин формулы

с молекулярной массой 566 и содержанием активных аминогрупп 5,7% и дополнительно серосодержащий модификатор – тиокол марки НВБ-2 со средней молекулярной массой 800 и содержанием активных SH-групп 3-4% при следующем соотношении компонентов, мас.%:

Эпоксидиановая смола марок ЭД-20,

ЭД-16, ЭД-22 47,6 – 53,5

Указанный тиокол 9,4 – 20,4

Указанный кремнийорганический диамин 32,0 – 37,1

РИСУНКИ

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 26.11.2004

Извещение опубликовано: 10.06.2006 БИ: 16/2006
