Патент на изобретение №2229798

(54) ЖИВОТНОВОДЧЕСКОЕ ПОМЕЩЕНИЕ

(57) Реферат:

Помещение содержит торцевые и продольные стены с приточным окном и крышу. По крайней мере, одна из продольных стен помещения сориентирована на местности по розе ветров. Скаты крыши выполнены под разными углами. Наветренный скат крыши выполнен с большим углом и с навесом над подветренным скатом. Проем между ними закрыт сеткой, приточное окно закрыто эластичной шторкой. Обеспечиваются благоприятные условия круглогодичного содержания животных без дополнительных энергозатрат. 2 з.п. ф-лы, 3 ил.

Изобретение относится к сельскохозяйственным зданиям, в частности к животноводческим помещениям, и может быть использовано в фермерском хозяйстве.

Известно животноводческое помещение по авторскому свидетельству СССР №1706487, кл. А 01 К 1/00, 1992 г., содержащее торцевые и продольные стены, имеющие нагревательные аппараты, размещенные в приточных окнах, перекрываемых действующими от ветра впускными клапанами с эластичными полотнищами, и вытяжные окна. Каждое приточное окно снабжено внутри помещения расположенным снизу выступом, а полотнища впускного клапана установлены вперехлест и связаны снизу жесткой планкой, причем длина полотнищ превышает расстояние от верха приточного окна до края выступа. Причем приточные и вытяжные окна на противоположных продольных стенах смещены относительно друг друга.

Поддержание необходимого микроклимата в известном животноводческом помещении требует значительных затрат энергии и не обеспечивается нужное качество проветривания помещения.

Известно животноводческое помещение по патенту Российской Федерации №2119746, кл. А 01 К 1/00, 1998 г., принятое заявителем за прототип. Оно содержит торцевые и продольные стены, крышу, подпольное навозохранилище, окна освещения. Вдоль каждой продольной стены над окнами освещения выполнены приточные окна, совместно с которыми снаружи установлены приточные короба, причем противоположная приточному окну стенка короба выполнена параллельно продольной стене, а нижний ее край выступает ниже приточного окна на величину не менее его половины, с другой стороны приточного окна установлен направляющий воздушный канал, а в крыше выполнен фонарь с окнами для освещения и выхода нагретого в помещении воздуха и аммиака.

Однако в данном помещении недостаточно осуществляется проветривание в силу используемой конструкции.

Технической задачей изобретения является создание животноводческого помещения, обеспечивающего благоприятные условия круглогодичного содержания животных, в том числе вентиляцию, без дополнительных энергозатрат.

Поставленная задача решается тем, что в предлагаемом решении, по крайней мере, одна из продольных стен помещения сориентирована на местности по розе ветров, а скаты крыши выполнены под разными углами, причем наветренный скат крыши выполнен с большим углом и с навесом над подветренным скатом, а проем между ними закрыт сеткой, приточное окно закрыто эластичной шторкой.

Кроме того, угол наветренного ската больше угла подветренного ската на величину не менее 5.

Кроме того, приточное окно и проем между скатами крыши выполнены по всей длине помещения.

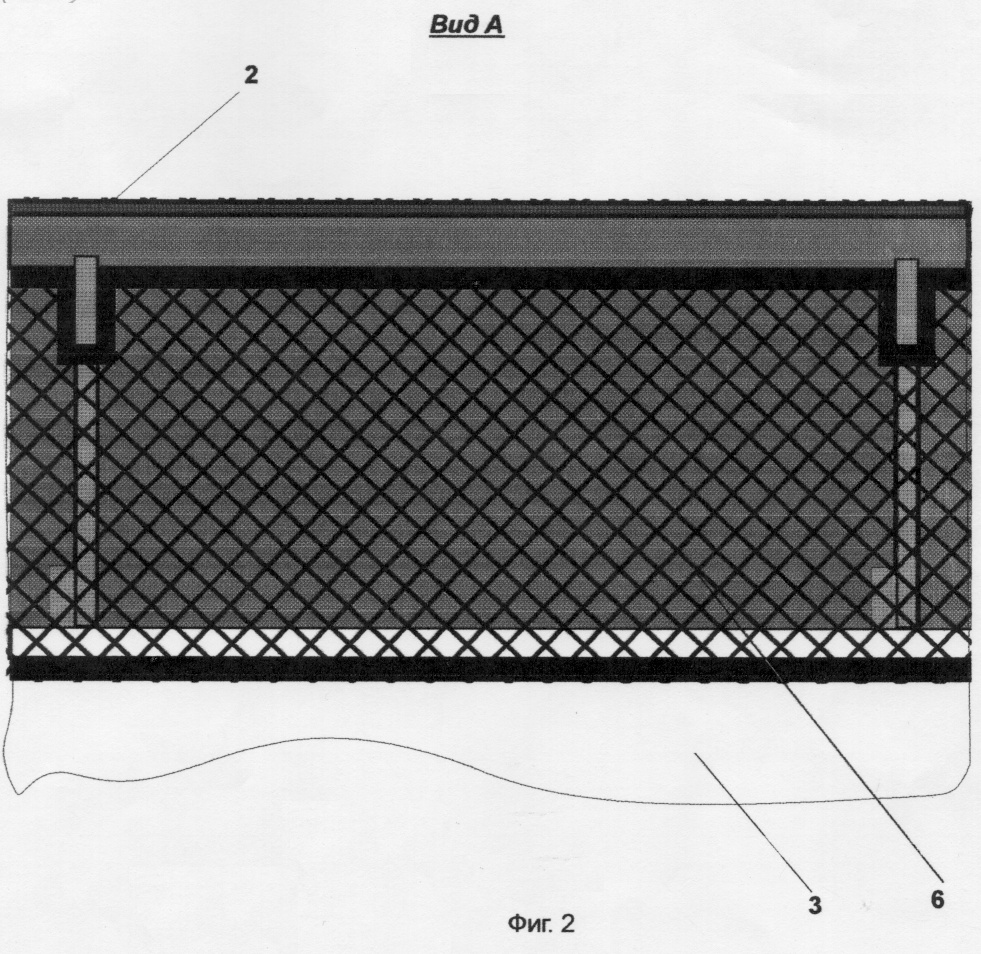

На фиг.1 изображен общий вид животноводческого помещения, поперечный разрез; на фиг.2 – вид А на фиг.1; на фиг.3 – узел I на фиг.1, приточное окно со шторкой.

Животноводческое помещение содержит продольные стены 1, торцевые стены (не показаны), крышу, состоящую из скатов 2 и 3, подпольное навозохранилище 4. Причем животноводческое помещение сориентировано на местности по розе ветров, при этом скат 2 смонтирован с наветренной стороны – наветренный скат, и под углом, большим, чем скат 3, смонтированный с подветренной стороны – подветренный скат.

Угол монтажа наветренного ската 2 больше угла подветренного ската 3 на величину не менее 5. Образованный при монтаже проем 5 между скатами 2 и 3 на всей длине крыши закрыт сеткой 6. Причем наветренный скат 2 установлен с навесом над подветренным скатом 3. Вдоль каждой продольной стены 1 по всей ее длине выполнено приточное окно 7, которое снаружи закрыто эластичной шторкой 8.

Вентиляция животноводческого помещения осуществляется следующим образом.

Свежий воздух через приточное окно 7 поступает во внутрь помещения параллельно наветренному скату 2, с одной стороны помещения, и параллельно подветренному скату 3, с другой стороны помещения, за зону размещения в стойле 9 коровы. Затем, вошедший в помещение холодный свежий воздух опускается вертикально вниз до пола 10. Здесь он контактирует с навозом, вытесняет и удаляет из него вредные соединения, в том числе аммиак и бактерии, причем в результате взаимодействия удаляется уже нагретая таким образом теплая воздушная смесь вертикально вверх. При этом тяга создается посредством открывания-закрывания эластичной шторки 8 и проема 5, за счет чего поддерживается микроклимат и температурный режим, а также за счет внутреннего объема помещения, определяемого размерами стен и наклоном скатов 2 и 3 крыши. Выходящий через сетку 6 проема 5 поток воздушной смеси в зимнее время частично инеем оседает на ней, а выйдя наружу, завихряется, подхватывается потоком ветра, большей частью дующим с наветренной стороны помещения, сориентированного по розе ветров, и уносится от помещения.

Использование предлагаемого изобретения позволило создать животноводческое помещение, которое обеспечивает благоприятный микроклимат для круглогодичного содержания животных.

Формула изобретения

1. Животноводческое помещение, содержащее торцевые и продольные стены с приточным окном, крышу, отличающееся тем, что, по крайней мере, одна из продольных стен помещения сориентирована на местности по розе ветров, а скаты крыши выполнены под разными углами, причем наветренный скат крыши выполнен с большим углом и с навесом над подветренным скатом, а проем между ними закрыт сеткой, приточное окно закрыто эластичной шторкой.

2. Животноводческое помещение по п.1, отличающееся тем, что угол наветренного ската больше угла подветренного ската на величину не менее 5.

3. Животноводческое помещение по п.1, отличающееся тем, что приточное окно и проем между скатами крыши выполнены по всей длине помещения.
