Патент на изобретение №2229544

(54) ТКАНЬ ДЛЯ СПЕЦИАЛЬНОЙ ОДЕЖДЫ

(57) Реферат:

Ткань может быть использована для защиты человека от электромагнитных излучений. Ткань для защиты человека от электромагнитных излучений выполнена на базе простого переплетения из образующих электропроводящую решетку с квадратными ячейками токопроводящих основных и уточных нитей, чередующихся соответственно с фоновыми синтетическими основными нитями и фоновыми уточными нитями, представляющими собой пряжу, содержащую хлопковое волокно, с расположением основных перекрытий на лицевой стороне ткани, а уточных перекрытий на изнаночной стороне. Токопроводящие нити, образующие электропроводящую решетку, расположены с шагом, находящимся в интервале от 0,50,5 мм до 22 мм. Соотношение токопроводящих и фоновых нитей находится в пределах 25-50:75-50 вес.%. Ткань отличается улучшенными защитными свойствами. 3 з.п. ф-лы, 3 ил., 1 табл.

Изобретение относится к техническим тканям и может быть использовано в качестве ткани, предназначенной для защиты человека от электромагнитных излучений.

Известна ткань для защиты от излучения электромагнитной энергии радиочастотного диапазона, которая вырабатывается из вискозной пряжи с метанином (Совершенствование технологии производства шелковых тканей. М.: ЦНИИТЭИЛегпром, 1982, с.109-111).

Данная ткань обладает высокими гигиеническими свойствами благодаря наличию вискозной пряжи, а экранирующие свойства обеспечивает метанит, который представляет собой два слоя полиэтилентерафталатной пленки (ПЭТФ), между которыми расположен слой алюминия, напыленного вакуумным способом.

Однако данная ткань имеет ограниченное применение и низкие эксплуатационные характеристики, т.к. при физико-механических воздействиях нарушается целостность электропроводного слоя и резко ухудшаются радиозащитные свойства.

Известна также экранирующая ткань “Восход”, представляющая собой ткань, на которую наносится несколько слоев различных материалов (Ж. “Спецодежда и Охрана труда”, 2002, №1, с.44-48).

Ткань обладает необходимыми экранирующими свойствами, однако, ввиду плохой адгезии металла к ткани в процессе эксплуатации происходит осыпание покрытия, в результате чего снижается эффективность экранирующих свойств ткани.

Наиболее близким аналогом заявленной ткани является ткань для защиты человека от электромагнитных излучений, выполненная на базе простого переплетения из образующих электропроводящую решетку с квадратными ячейками токопроводящих основных и уточных нитей, чередующихся соответственно с фоновыми синтетическими основными нитями и фоновыми уточными нитями, представляющими собой пряжу, содержащую хлопковое волокно, с расположением основных перекрытий на лицевой стороне ткани, а уточных перекрытий на изнаночной стороне (RU 2110628 С1, 10.05.1998).

Данная ткань имеет хорошие защитные, гигиенические и эксплуатационные свойства, высокую износостойкость и хороший внешний вид. Однако данная ткань не обеспечивает достаточную защиту от электромагнитных излучений.

Технический результат, достигаемый в предлагаемой ткани, заключается в улучшении защитных от электромагнитных излучений свойств ткани. Данный технический результат достигается тем, что в ткани для защиты человека от электромагнитных излучений, выполненной на базе простого переплетения из образующих электропроводящую решетку с квадратными ячейками токопроводящих основных и уточных нитей, чередующихся соответственно с фоновыми синтетическими основными нитями и фоновыми уточными нитями, представляющими собой пряжу, содержащую хлопковое волокно, с расположением основных перекрытий на лицевой стороне ткани, а уточных перекрытий на изнаночной стороне, согласно изобретению токопроводящие нити, образующие электропроводящую решетку, расположены с шагом, находящимся в интервале от 0,5х0,5 мм до 2х2 мм, при этом отношение токопроводящих и фоновых нитей находится в пределах 25-50:75-50 вес.%. Наилучший технический результат достигается, если диаметр токопроводящих нитей составляет 0,8-0,9 диаметра фоновых нитей.

Целесообразно, чтобы в ткани отношение основных и уточных токопроводящих нитей составляло 50:50 вес.%.

Отношение основных и уточных фоновых нитей находится в пределах 40-60:60-40 вес.%.

Шаг расположения нитей в ткани выбирается в зависимости от диапазона длин (частот) волн электромагнитного излучения. Поскольку диаметр токопроводящих нитей меньше диаметра фоновых нитей, то они не нарушают лицевой и изнаночной поверхности ткани, контактирующей с телом человека в процессе эксплуатации. Вместе с тем токопроводящие нити, формирующие решетку, выполняющую функцию электромагнитного экрана, не подвергаются разрушению вследствие истирающих воздействий в процессе эксплуатации.

Предлагаемое изобретение поясняется чертежами, где на фиг.1 изображена геометрическая модель строения ткани, на фиг.2 – разрез ткани вдоль уточных нитей, на фиг.3 – разрез ткани вдоль основных нитей.

Ткань содержит основные 1 и уточные 2 токопроводящие нити, формирующие квадратные ячейки 3 со стороной квадрата “а”. Ткань содержит также фоновые основные нити 4 и уточные нити 5, чередующиеся с соответствующими токопроводящими нитями.

На прилагаемых чертежах ткань выполнена саржевым переплетением, однако, возможно также выполнение ее полотняным или атласным переплетением.

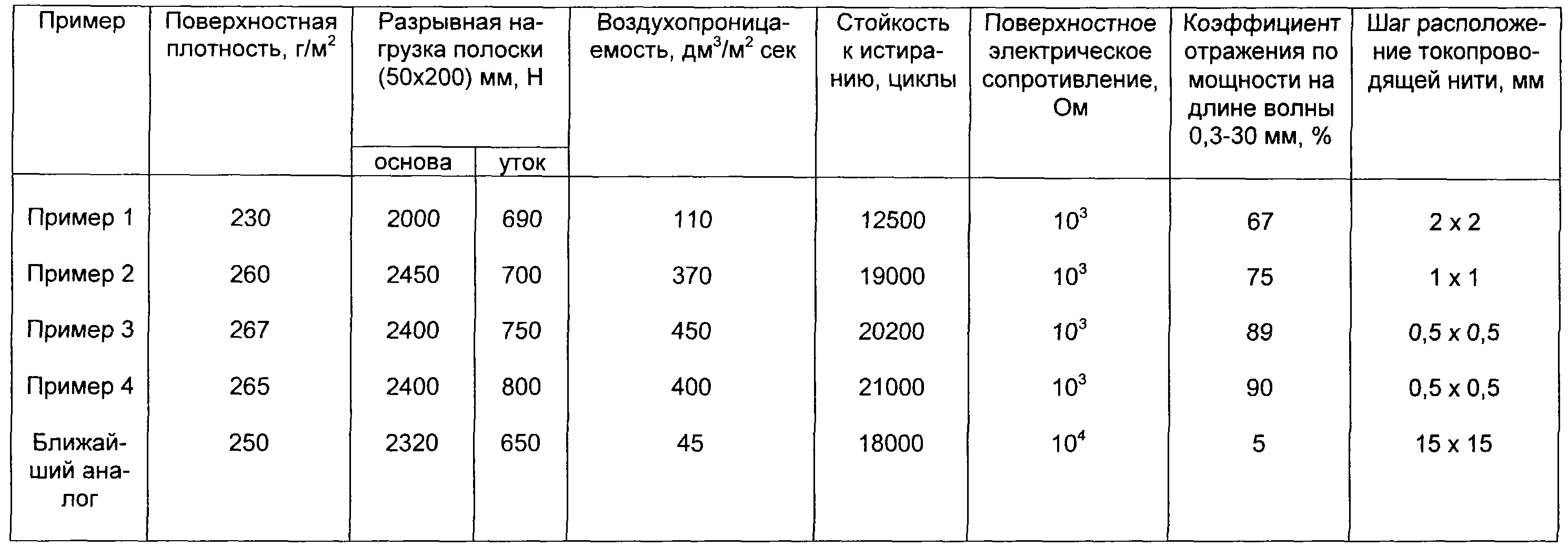

В таблице представлены примеры выполнения ткани.

Пример 1.

Была выработана ткань саржевого переплетения (саржа 1/3). В качестве токопроводящей нити использовалась комбинированная нить с удельным электрическим сопротивлением 10³ Ом, содержащая металлическую нить с удельным электрическим сопротивлением 10² Ом, которая включена в ткань в основе и утке с шагом 22 мм. Диаметр токопроводящих нитей составляет 0,8-0,9 диаметра фоновых нитей. Фоновые основные нити представляют собой полиэфирные текстурированные нити, а уточные нити – хлопчатобумажную пряжу. Соотношение токопроводящих нитей к фоновым нитям составляет 25 к 75 вес.%. Ткань подвергалась отварке, крашению.

Пример 2.

Ткань, выработанная по примеру 1, содержит токопроводящие нити, которые расположены в ткани с шагом 11 мм, переплетение ткани полотняное, фоновые основные нити – полиамидные комплексные нити, уточные нити – хлопчатобумажная пряжа. Соотношение токопроводящих к фоновым нитям составляет 40 к 60 вес.%. Ткань подвергалась отварке, крашению.

Пример 3.

Ткань, выработанная по примеру 2, атласного переплетения, фоновые основные нити – полиэфирные комплексные нити, уточные нити – хлопкополиэфирная пряжа. Соотношение токопроводящих нитей к фоновым нитям составляет 50 к 50 вес.%. Ткань подвергалась отварке, крашению.

Пример 4.

Ткань, выработанная по примеру 3, содержит токопроводящие основные и уточные нити с шагом 0,50,5 мм. Соотношение токопроводящих нитей к фоновым нитям составляет 50 к 50 вес.%. Ткань подвергалась отварке, крашению.

Анализ данных таблицы показывает, что предлагаемая ткань значительно превосходит ближайший аналог по коэффициенту отражения волн электромагнитного излучения, по стойкости ткани к истиранию и воздухопроницаемости, разрывной нагрузки ткани по основе и утку при сохранении других физико-механических свойств ткани, в частности в процессах отварки и крашения.

Формула изобретения

1. Ткань для защиты человека от электромагнитных излучений, выполненная на базе простого переплетения из образующих электропроводящую решетку с квадратными ячейками токопроводящих основных и уточных нитей, чередующихся соответственно с фоновыми синтетическими основными нитями и фоновыми уточными нитями, представляющими собой пряжу, содержащую хлопковое волокно, с расположением основных перекрытий на лицевой стороне ткани, а уточных перекрытий на изнаночной стороне, отличающаяся тем, что токопроводящие нити, образующие электропроводящую решетку, расположены с шагом, находящимся в интервале от 0,50,5 мм до 22 мм, при этом отношение токопроводящих и фоновых нитей находится в пределах 25-50:75-50 вес.%.

2. Ткань по п.1, отличающаяся тем, что диаметр токопроводящих нитей составляет 0,8-0,9 диаметра фоновых нитей.

3. Ткань по любому из пп.1 и 2, отличающаяся тем, что отношение основных и уточных токопроводящих нитей составляет 50:50 вес.%.

4. Ткань по любому из пп.1-3, отличающаяся тем, что отношение основных и уточных фоновых нитей находится в пределах 40-60:60-40 вес.%.

РИСУНКИ
