Патент на изобретение №2229521
|
||||||||||||||||||||||||||
(54) СПОСОБ ОБРАБОТКИ НАТУРАЛЬНЫХ КОЖ
(57) Реферат: Способ касается обработки кожевенного сырья и может быть использован в производстве кож различного назначения, в том числе хромовых кож повышенных толщин для верха бесподкладочной обуви. Способ включает отжим, разводку, нанесение непигментированного грунта, содержащего акрилатный пленкообразователь, сушильно-увлажнительные операции и отделку. В качестве акрилатного пленкообразователя в непигментированном грунте используют 40%-ную водную дисперсию сополимера метилметакрилата, бутилакрилата и метакриловой кислоты при соотношении мономеров соответственно 21:77:2. В состав грунта дополнительно вводят пенетратор и воду. Способ позволяет получить кожи различного назначения и ассортимента с высокими эксплуатационными свойствами. 1 табл. Изобретение относится к кожевенной промышленности и может быть использовано при выработке кож различного назначения, в т.ч. хромовых кож повышенных толщин для верха бесподкладочной обуви. Известен способ обработки натуральных кож, включающий нанесение на поверхность кожи непигментированного грунта, содержащего, мас.%: 3,7-6,4 аммониевой соли сополимера эфира акриловой кислоты С2-С4 и акриловой кислоты, 38,7-58,8 низших спиртов и 36,7-56,8 воды, пролежку, подсушку и отделку (SU 1118681 А, кл. С 14 С 11/00, 15.10.84). Недостатком известного способа является то, что он не позволяет получать кожи различного назначения с высокими прочностными свойствами лицевой поверхности. Наиболее близким аналогом предложенного технического решения является способ обработки натуральных кож, включающий отжим, разводку, нанесение непигментированного грунта – 4-7%-ной водной дисперсии сополимера метилакрилата, бутилакрилата и метакриловой кислоты при соотношении мономеров 65:35:3 соответственно, полученной эмульсионной полимеризацией в присутствии додецилмеркаптана в количестве 1,0-1,2% от массы мономеров, сушильно-увлажнительные операции и покрывное крашение (SU 1490166 А1, кл. С 14 С 11/00, 30.06.89). Недостатком данного способа является то, что он предназначен только для отделки кож с естественной лицевой поверхностью и не позволяет получать высококачественные шлифованные кожи. Техническим результатом изобретения является расширение технологических возможностей способа с целью получения кож различного ассортимента. Данный результат достигается тем, что в способе обработки натуральных кож, включающем отжим, разводку, нанесение непигментированного грунта, содержащего акрилатный пленкообразователь, сушильно-увлажнительные операции и отделку, в качестве акрилатного пленкообразователя в непигментированном грунте используют 40%-ную водную дисперсию сополимера метилметакрилата, бутилакрилата и метакриловой кислоты при соотношении мономеров 21:77:2 соответственно, а также в состав грунта дополнительно вводят пенетратор и воду при следующем соотношении компонентов, мас.%: Водная дисперсия сополимера метилметакрилата, бутилакрилата и метакриловой кислоты при соотношении мономеров 21:77:2 соответственно 40%-ная 15,0-20,0 Пенетратор 5,0-7,0 Вода остальное Отличительной особенностью предложенного способа является то, что использование в непигментированном грунте в качестве пленкообразователя сополимера метилметакрилата, бутилакрилата и метакриловой кислоты в соотношении 21:77:2 соответственно (ВАК-25), обладающего низким модулем высокоэластичности, приводит к уплотнению лицевой поверхности кожи и улучшению ее шлифуемости. Введение в состав грунта пенетратора и воды позволяет ему полнее и глубже проникать в структуру кожи, что увеличивает пришивающую способность последующих отделочных слоев. Введение ВАК-25 в количестве менее 15,0 мас.% не позволяет получить кожи с высокими прочностными свойствами лицевой поверхности. Введение ВАК-25 более 20,0 мас.% приводит к повышению вязкости грунта, что может сказаться на равномерности его нанесения. Введение пенетратора менее 5,0 мас.%, а воды менее 73,0 мас.% снижает проникающую способность грунта. Введение пенетратора более 7,0 мас.% нецелесообразно, а введение воды более 80,0 мас.% приводит к получению слишком жидкого состава, что затрудняет его нанесение на валичной машине. Сополимерную дисперсию ВАК-25 получают методом эмульсионной полимеризации. В реактор, снабженный мешалкой и термометром, при постоянном перемешивании последовательно вводят метилметакрилат, бутилакрилат и метакриловую кислоту при соотношении мономеров 21:77:2 соответственно. В качестве инициатора полимеризации используют персульфат аммония, и процесс ведут при температуре 65-70  С в течение 5-6 ч.
Полученная сополимерная дисперсия ВАК-25 характеризуется следующими физико-химическими показателями: массовая доля сухого вещества 38,5%, рН 7,2, поверхностное натяжение 54,2 мН/м, плотность 1,034 г/см3, вязкость по ВЗ-4 11,8 с, массовая доля остаточного бутилакрилата не более 0,15%, размер частиц 200 А.
В качестве пенетратора используют пенетраторы Эудерм драйвер ДЕ на основе изопропилового спирта и неионогенного ПАВ (фирма Байер AГ), PT-4260 на основе этилцеллозольва и неионогенного ПАВ (фирма Шталь), РТ-6591 на основе этилцеллозольва и алкилсульфоната (фирма Шталь) и др.
Состав непигментированного грунта готовят последовательным смешением сополимерной дисперсии ВАК-25, воды и пенетратора при заявленном соотношении компонентов.
Технология способа обработки кож заключается в следующем.
Полуфабрикат, полученный из шкур крупного рогатого скота по известной технологии, подвергают отжиму и разводке. Затем на валичной машине на поверхность кож наносят непигментированный грунт следующего состава, мас.%: ВАК-25 15,0-20,0, пенетратор 5,0-7,0 и вода остальное. Дальнейшие сушильно-увлажнительные и отделочные процессы и операции проводят по известным технологиям.
Пример 1. Полуфабрикат, полученный из шкур крупного рогатого скота по типовой методике, подвергают отжиму и разводке. После этого на валичной машине на кожи наносят непигментированный грунт следующего состава, мас.%: сополимерная дисперсия ВАК-25 15,0, пенетратор Эудерм драйвер ДЕ (фирма Байер АГ) 5,0 и вода 80,0. Дальнейшие сушильно-увлажнительные и отделочные операции осуществляют по методике производства кож для верха обуви с естественной лицевой поверхностью.
Пример 2. На полуфабрикат, полученный из шкур КРС по типовой методике, после отжима и разводки наносят непигментированный грунт следующего состава, мас.%: ВАК 25 17,5, пенетратор РТ-4260 (фирма “Шталь”) 6,0, вода 76,5. Дальнейшие сушильно-увлажнительные и отделочные операции осуществляют по методике производства кож для верха обуви с подшлифованной лицевой поверхностью.
Пример 3. На полуфабрикат, полученный из шкур КРС по типовой методике, после отжима и разводки наносят непигментированный грунт следующего состава, мас.%: ВАК 25 20,0, пенетратор РТ-6591 (фирма “Шталь”) 7,0, вода 73,0. Дальнейшие сушильно-увлажнительные и отделочные операции осуществляют по методике производства кож повышенных толщин для верха бесподкладочной обуви.
Пример 4. Полуфабрикат, полученный из шкур КРС по типовой методике, обрабатывают, как в примере 1, но после отжима и разводки на кожи наносят непигментированный грунт следующего состава, мас.%: ВАК-25 14,0, пенетратор Эудерм драйвер ДЕ 4,0, вода 82,0.
Пример 5. Полуфабрикат, полученный из шкур КРС по типовой методике, обрабатывают, как в примере 2, после отжима и разводки на кожи наносят непигментированный грунт следующего состава, мас.%: ВАК-25 21,0, пенетрагор РТ-4260 8,0, вода 71,0.

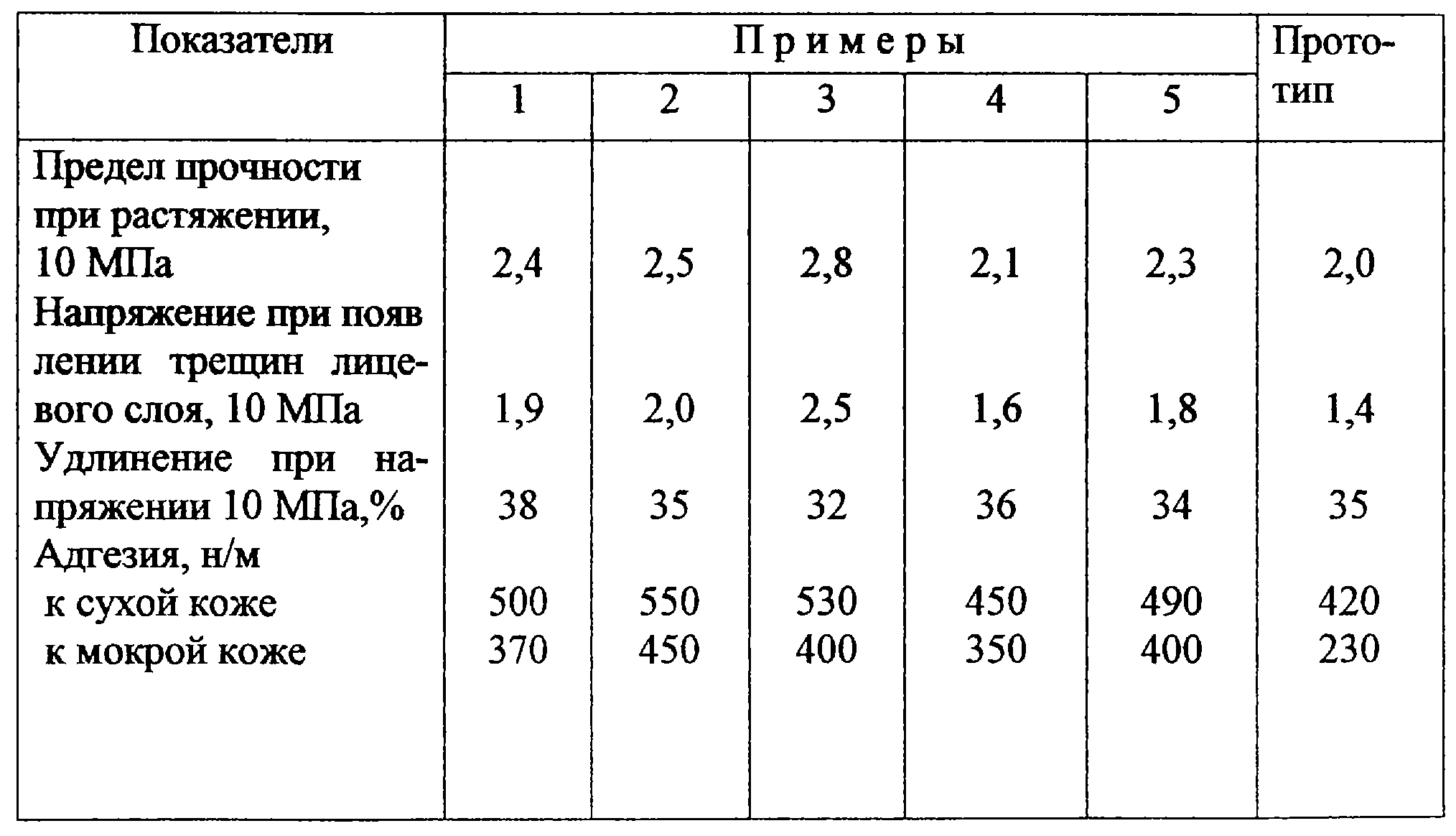

Качественные показатели полученных кож в сравнении с кожами по прототипу представлены в таблице.
Использование предложенного способа обработки кож позволяет получать кожи различного назначения и ассортимента с высокими эксплуатационными свойствами.
Формула изобретения Способ обработки натуральных кож, включающий отжим, разводку, нанесение непигментированного грунта, содержащего акрилатный пленкообразователь, сушильно-увлажнительные операции и отделку, отличающийся тем, что в качестве акрилатного пленкообразователя в непигментированном грунте используют 40%-ную водную дисперсию сополимера метилметакрилата, бутилакрилата и метакриловой кислоты при соотношении мономеров 21:77:2 соответственно, а также в состав грунта дополнительно вводят пенетратор и воду при следующем соотношении компонентов, мас.%: Водная дисперсия сополимера метилметакрилата, бутилакрилата и метакриловой кислоты при соотношении мономеров 21:77:2 соответственно 40%-ная 15,0-20,0 Пенетратор 5,0-7,0 Вода Остальное MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 12.06.2005
Извещение опубликовано: 10.06.2006 БИ: 16/2006
|
||||||||||||||||||||||||||
