(54) КОМБИНИРОВАННЫЙ НАБЛЮДАТЕЛЬНЫЙ ПРИБОР

(57) Реферат:

Комбинированный наблюдательный прибор содержит ночной канал, состоящий из объектива ночного канала, электронно-оптического преобразователя, оборачивающей системы и окуляра, и дневной канал, состоящий из двухкомпонентного объектива дневного канала, двух дефлекторов и общих с ночным каналом оборачивающей системы и окуляра. Оптическая сила второго компонента объектива дневного канала превышает оптическую силу первого компонента в 1,3-3 раза. Один из дефлекторов может быть расположен между компонентами объектива дневного канала, а второй дефлектор может быть установлен перед оборачивающей системой с возможностью поступательно-возвратного перемещения. Компоненты линзовой оборачивающей системы могут быть установлены с возможностью поступательно-возвратного перемещения. Технический результат – создание прибора с простой оптической схемой, обеспечивающей панкратичность в обоих каналах, с минимальными потерями светопропускания и минимальными массогабаритными характеристиками. 4 з.п. ф-лы, 2 ил.

Изобретение относится к оптическому и оптико-электронному приборостроению и, конкретно, к наблюдательным приборам для дневного и ночного наблюдения.

Известен комбинированный двухканальный дневной и ночной прицел, ЕР 0412828 А2, который содержит ночной канал, состоящий из объектива, электронно-оптического преобразователя и окуляра; дневной канал, состоящий из общих с ночным каналом объектива и окуляра, оборачивающей системы, а также четыре дефлектора, обеспечивающих оптическую коммутацию, причем два из них выполнены в виде светоделительных кубиков. Недостатком такой оптической схемы является наличие двух светоделительных кубиков, значительно уменьшающих светопропускание дневного канала.

Наиболее близким изобретением является техническое решение по патенту ЕР 0469942, в котором дневной канал состоит из объектива дневного канала, оборачивающей системы дневного канала и окуляра; ночной канал содержит объектив ночного канала, электронно-оптический преобразователь, оборачивающую систему ночного канала, два дефлектора, один из которых подвижный, и общий с дневным каналом окуляр.

Недостатком такой оптической системы является ее сложность, увеличивающая массогабаритные параметры прибора, и потери светопропускания в ночном канале. Кроме того, необходимость использования двух оборачивающих систем в дневном и ночном каналах не позволяет обеспечить одинаковую панкратичность в обоих каналах.

Задачей изобретения является создание комбинированного наблюдательного прибора с простой оптической схемой, обеспечивающей панкратичность в обоих каналах, с минимальными потерями светопропускания и минимальными массогабаритньми характеристиками.

Для решения этой задачи предлагается комбинированный наблюдательный прибор, содержащий ночной канал, состоящий из объектива ночного канала, электронно-оптического преобразователя, оборачивающей системы и окуляра; дневной канал, состоящий из двухкомпонентного объектива дневного канала, двух дефлекторов и общих с ночным каналом оборачивающей системы и окуляра, причем оптическая сила второго компонента объектива дневного канала превышает оптическую силу первого компонента в 1,3-3 раза. Один из дефлекторов установлен между компонентами объектива дневного канала, а второй дефлектор установлен перед оборачивающей системой с возможностью поступательно-возвратного перемещения. Компоненты линзовой оборачивающей системы установлены с возможностью поступательно-возвратного перемещения вдоль оптической оси.

Сущность изобретения состоит в том, что комбинированный наблюдательный прибор содержит ночной канал, состоящий из объектива ночного канала, электронно-оптического преобразователя, оборачивающей системы и окуляра; дневной канал, состоящий из двухкомпонентного объектива дневного канала, двух дефлекторов и общих с ночным каналом оборачивающей системы и окуляра, причем оптическая сила второго компонента объектива дневного канала превышает оптическую силу первого компонента в 1,3-3 раза. Один из дефлекторов установлен между компонентами объектива дневного канала, а второй дефлектор установлен перед оборачивающей системой с возможностью поступательно-возвратного перемещения. Компоненты линзовой оборачивающей системы установлены с возможностью поступательно-возвратного перемещения вдоль оптической оси. Такое решение позволяет упростить оптическую схему прибора и минимизировать потери светопропускания оптических каналов, так как ночной канал прибора содержит помимо электронно-оптического преобразователя только преломляющие оптические поверхности, а дневной канал содержит помимо преломляющих оптических поверхностей только два дефлектора.

На фиг.1, 2 представлена оптическая схема комбинированного наблюдательного прибора, содержащего ночной канал, состоящий из объектива ночного канала 1, электронно-оптического преобразователя 2, оборачивающей системы 4 и окуляра 5; дневной канал, состоящий из двухкомпонентного 6, 7 объектива дневного канала 8, двух дефлекторов 3, 9, выполненных, например, в виде зеркал, причем дефлектор 3 является подвижным, а также общих с ночным каналом оборачивающей системы 4 и окуляра 5.

Прибор работает следующим образом.

В режиме ночного наблюдения фиг.1 световой пучок, сформированный объективом ночного канала 1, после преобразования электронно-оптическим преобразователем 2 попадает на оборачивающую систему 4 и рассматривается с помощью окуляра 5. При введении дефлектора 3 система переводится в режим дневного наблюдения (фиг.2), при этом световой пучок от наблюдаемого объекта проходит первый компонент 6 объектива дневного канала 8, дефлектор 9, второй компонент 7 объектива дневного канала 8, дефлектор 3, оборачивающую систему 4, окуляр 5 и попадает в глаз наблюдателя.

Выполнение оборачивающей системы 4 двухкомпонентной с возможностью поступательно-возвратного перемещения компонентов обеспечивает панкратичность прибора, одинаковую в обоих каналах.

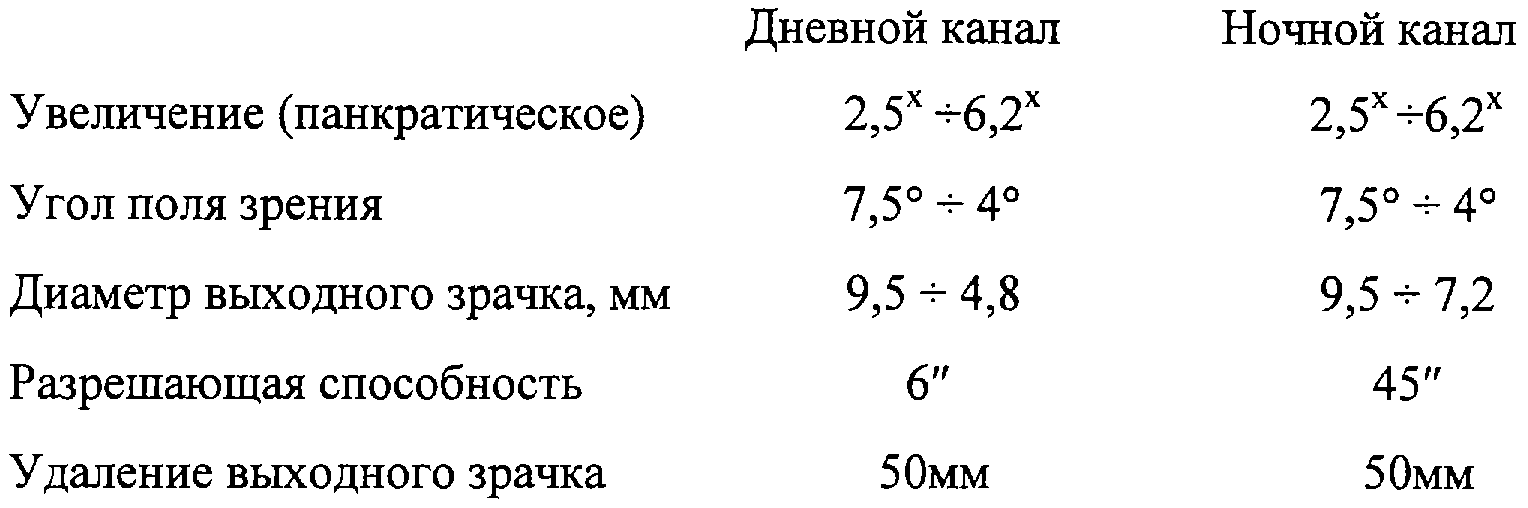

С использованием предлагаемого технического решения создан прицел для дневного и ночного наблюдения, имеющий длину 325 мм и следующие характеристики:

Формула изобретения

1. Комбинированный наблюдательный прибор, содержащий ночной канал, состоящий из объектива ночного канала, электронно-оптического преобразователя, оборачивающей системы и окуляра, дневной канал, состоящий из объектива дневного канала, двух дефлекторов и общих с ночным каналом оборачивающей системы и окуляра, отличающийся тем, что объектив дневного канала выполнен двухкомпонентным, причем величина оптической силы второго компонента превышает оптическую силу первого компонента в 1,3-3 раз.

2. Комбинированный наблюдательный прибор по п.1, отличающийся тем, что один из дефлекторов расположен в воздушном промежутке между компонентами объектива дневного канала, а второй дефлектор установлен перед оборачивающей системой с возможностью поступательно-возвратного перемещения.

3. Комбинированный наблюдательный прибор по п.1 или 2, отличающийся тем, что в качестве дефлекторов применяются призмы.

4. Комбинированный наблюдательный прибор по п.1 или 2, отличающийся тем, что в качестве дефлекторов применяются зеркала.

5. Комбинированный наблюдательный прибор по любому из пп.1-4, отличающийся тем, что оборачивающая система выполнена двухкомпонентной, причем компоненты установлены с возможностью поступательно-возвратного перемещения.

РИСУНКИ

Рисунок 1, Рисунок 2
