Патент на изобретение №2227156

(54) СПОСОБ АКТИВАЦИИ СМАЗОЧНО-ОХЛАЖДАЮЩЕЙ ТЕХНОЛОГИЧЕСКОЙ СРЕДЫ

(57) Реферат:

Использование: в процессах финишной обработки (вибрационной или хонингования) металлических поверхностей. Сущность: в смазочно-охлаждающую технологическую среду, содержащую воду и силикат натрия, вводят силикат натрия при следующем соотношении компонентов, мас.%: силикат натрия 3-6, бикарбонат натрия 0,2-0,7, вода остальное. Технический результат: повышение производительности, достижение высокого качества обработки, усиление прочностных свойств обрабатываемой поверхности. 2 табл.

Изобретение относится к смазочно-охлаждающим технологическим средам, применяется для финишной обработки (вибрационной или хонингования) металлических поверхностей.

Известно применение для процесса абразивной обработки ряда водных смазочно-охлаждающих жидкостей с добавлением присадок различного назначения [1. Худобин Л.В. Смазочно-охлаждающие жидкости при абразивно-алмазной обработке. М.: Машиностроение, 1977, 211 с.].

Наиболее близкий эффект достигается при хонинговании металлических поверхностей смазочно-охлаждающей жидкостью, содержащей 3-6 мас.% натриевого жидкого стекла, 0,3-0,5 мас.% нитрита натрия, 0,2-0,4 мас.% сульфита натрия и воду (остальное). [2. А.с. № 1766955, МКП С 10 М 173/02, БИ № 37, 1992 – прототип].

Однако данные составы обеспечивают недостаточные характеристики по времени, прочности и качеству обрабатываемой поверхности.

В основу изобретения – способа активации смазочно-охлаждающей технологической среды поставлена задача повысить производительность финишной обработки, улучшить прочностные характеристики и качество обрабатываемой поверхности, используя подобранный состав, позволяющий интенсифицировать процесс удаления дефектов.

Технический результат достигается способом активации смазочно-охлаждающей технологической среды, содержащей воду, силикат натрия, для финишной обработки металлических поверхностей по изобретению путем введения бикарбоната натрия в смазочно-охлаждающую технологическую среду при следующем соотношении компонентов, мас.%: силикат натрия – 3-6, бикарбонат натрия – 0,2-0,7, вода – остальное.

Существенным отличительным признаком, который для специалиста не следует явным образом из уровня техники, является применение для финишной обработки металлических поверхностей в качестве способа активации смазочно-охлаждающей технологической среды (СОТС) бикарбоната натрия, который с силикатом натрия (натриевым жидким стеклом) и водой в заявляемых пределах соотношений обеспечивает повышение производительности, интенсивный съем металла, высокое качество обрабатываемой поверхности.

Из уровня техники неизвестно техническое решение с заявляемой совокупностью существенных признаков.

Осуществление финишной обработки поверхности – хонингования известным составом (прототип) с активацией его 0,2-0,7 мас.% бикарбонатом натрия (предлагаемый) не позволило улучшить прочностные и качественные характеристики: видимо, ингибирующие добавки замедляют процесс. В этом случае потребуются дополнительные исследования для обоснования оптимальной концентрации активатора.

Предлагаемый способ активации смазочно-охлаждающей технологической среды проверялся в промышленных условиях для двух способов финишной обработки: вибрационной и хонингования.

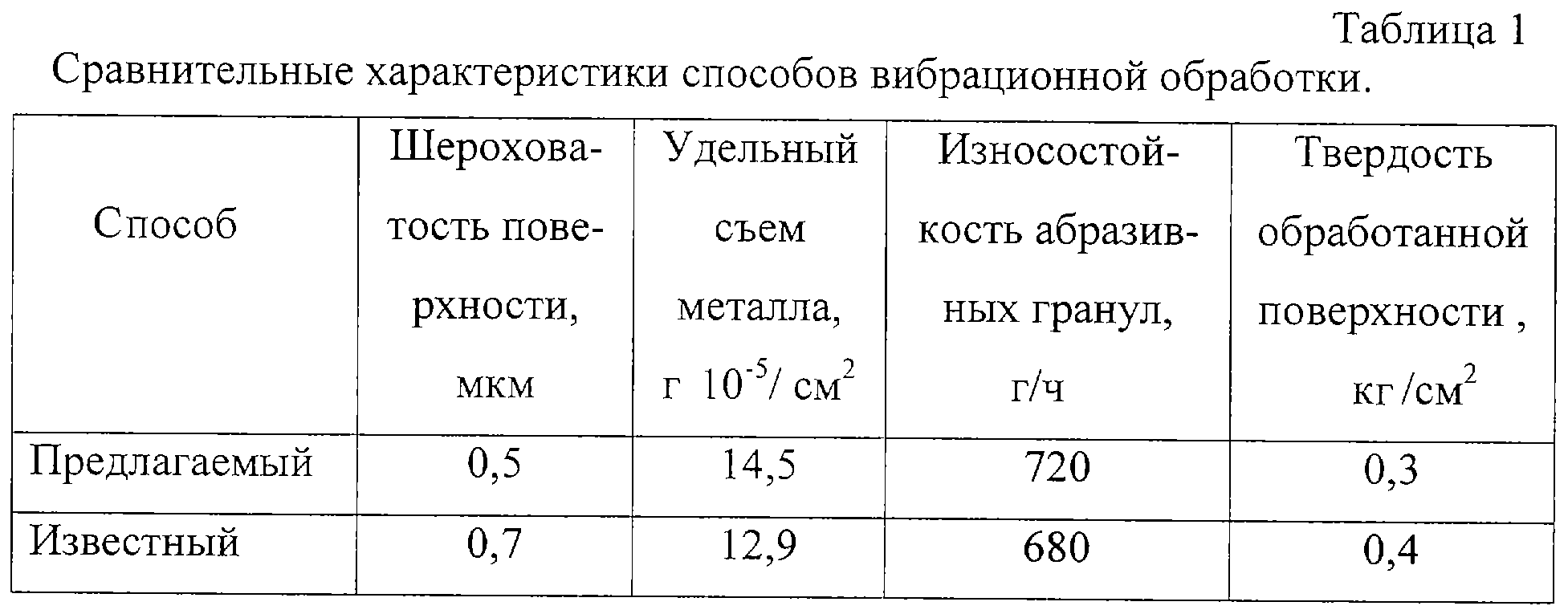

Пример 1. Вибрационную обработку проводили на вибрационном станке типового технологического процесса вибрационной обработки свободным абразивом: станок – УВГ4Х10; материал деталей – сталь 45; режущий инструмент – абразивные гранулы ПТ 2020 зернистостью 100 мкм. Режим обработки: амплитуда колебаний 0-5; частота колебаний, Гц – 15, 33, 50; время – 4 часа. Результаты приведены в таблице 1.

Как видим, для вибрационной финишной обработки активирующее действие бикарбонат-ионов в смазочно-охлаждающей технологической среде, содержащей воды 93,3-96,8%, силиката натрия 3-6%, подтвердилось добавлением 0,2-0,7% бикарбоната натрия. При обработке предлагаемым способом возрастает съем металла, что обеспечивает увеличение производительности; снижается шероховатость и возрастает твердость, что улучшает качество обработанной поверхности; уменьшается износостойкость абразивных гранул, что продляет срок службы режущего инструмента.

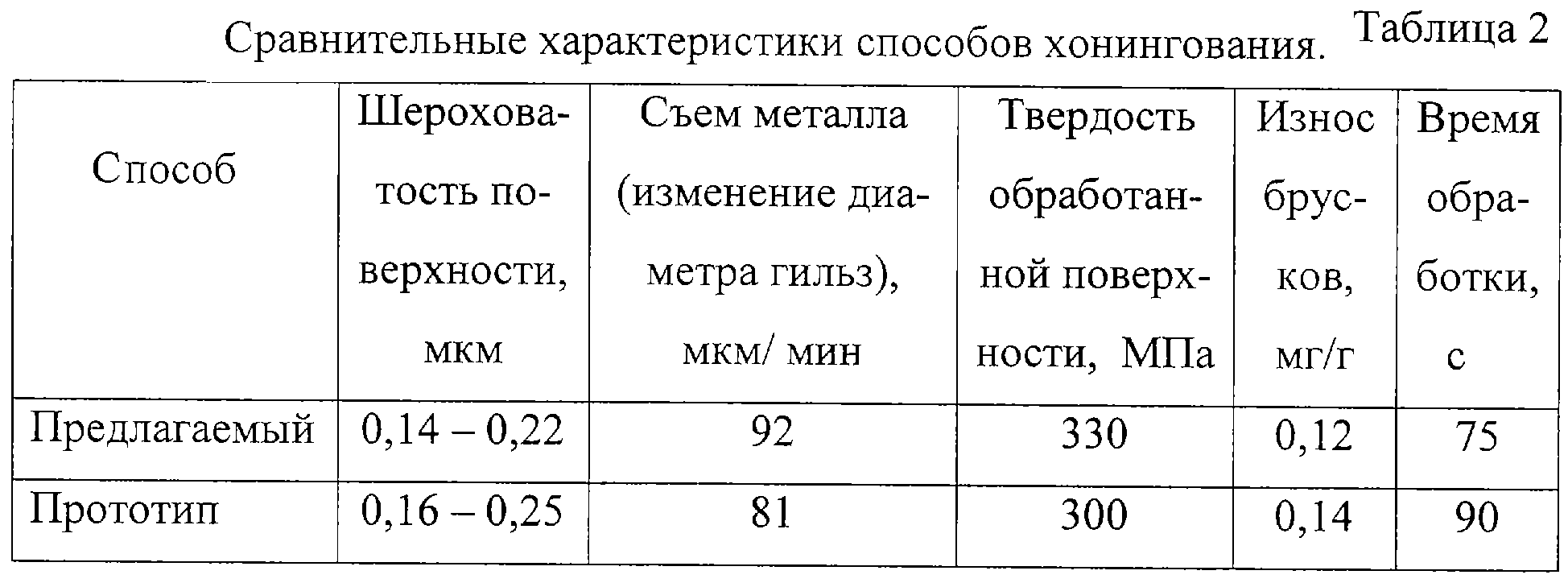

Пример 2. Хонингование рабочей поверхности гильз цилиндров двигателей ЗМЗ-53 проводили на вертикальном хонинговальном станке 3Б833. При обработке использовалась обычная схема хонингования. Режимы испытаний: скорость возвратно-поступательного движения – 0,15-0,20 м/с; скорость вращательного движения – 0,7-1,0 м/с; давление – 0,15-0,22 МПа, время 90,75 с. Материал – чугун СЧ 24-44; режущий инструмент – бруски 10083,5 АСО-Р11 80/63. Результаты приведены в таблице 2.

При хонинговании предлагаемы способом повышается съема металла, снижается шероховатость, возрастает твердость при одинаковом износе брусков.

Преимуществом заявляемого способа активации смазочно-охлаждающей технологической среды по сравнению с прототипом является то, что финишную обработку металлической поверхности проводят составом с компонентом, который способствует: повышению производительности, достижению высокого качества обработки, усилению прочностных свойств обрабатываемой поверхности.

Формула изобретения

Способ активации смазочно-охлаждающей технологической среды, содержащей воду и силикат натрия, для финишной обработки металлической поверхности, отличающийся тем, что в смазочно-охлаждающую технологическую среду вводят бикарбонат натрия при следующем соотношении компонентов, маc.%:

Силикат натрия 3-6

Бикарбонат натрия 0,2-0,7

Вода Остальное

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 25.03.2005

Извещение опубликовано: 20.05.2006 БИ: 14/2006
