Патент на изобретение №2225853

(54) СЫРЬЕВАЯ СМЕСЬ ДЛЯ ИЗГОТОВЛЕНИЯ СТЕНОВЫХ МАТЕРИАЛОВ

(57) Реферат:

Изобретение относится к производству стеновых керамических материалов. В качестве сырьевых компонентов смеси используют в мас.% микрокремнезем производства кристаллического кремния 70,5-72,5, жидкое стекло 20,5-22,5, высококальциевая зола-унос ТЭС 7,0. Микрокремнезем производства кристаллического кремния и высококальциевую золу-унос ТЭС перемешивают с последующим добавлением жидкого стекла. Из полученной шихты методом полусухого прессования формуют образцы, сушат и обжигают при температуре 650-700°С. Техническим результатом изобретения является повышение прочности при сжатии и коэффициента конструктивного качества, средняя плотность 1300…1330 кг/м³, прочность при сжатии 34,5…37,5 МПа, водопоглощение 41,1…22,7%. 2 табл.

Предлагаемое изобретение относится к производству строительных материалов и может быть использовано для изготовления обжиговых стеновых материалов.

Наиболее близким аналогом к предлагаемой сырьевой смеси является сырьевая смесь для производства стенового материала, включающая 75…77 мас.% микрокремнезема производства кристаллического кремния и 23…25 мас.% жидкого стекла, приготовленного на техногенном стоке целлюлозного производства [1]. Недостатком указанного изобретения является относительно низкая прочность изделий на ее основе.

Предлагаемая сырьевая смесь позволяет изготовить материал с повышенными качественными характеристиками при вовлечении в производство таких многотоннажных отходов, как микрокремнезем и высококальциевая зола-унос ТЭС, что способствует решению экологической проблемы.

Предлагаемое решение обеспечивает достижение технического результата – повышение прочности при сжатии и коэффициента конструктивного качества.

Указанный технический результат достигается тем, что в качестве сырьевых компонентов используют микрокремнезем производства кристаллического кремния, жидкое стекло и высококальциевую золу-унос ТЭС при следующем соотношении компонентов, мас.%:

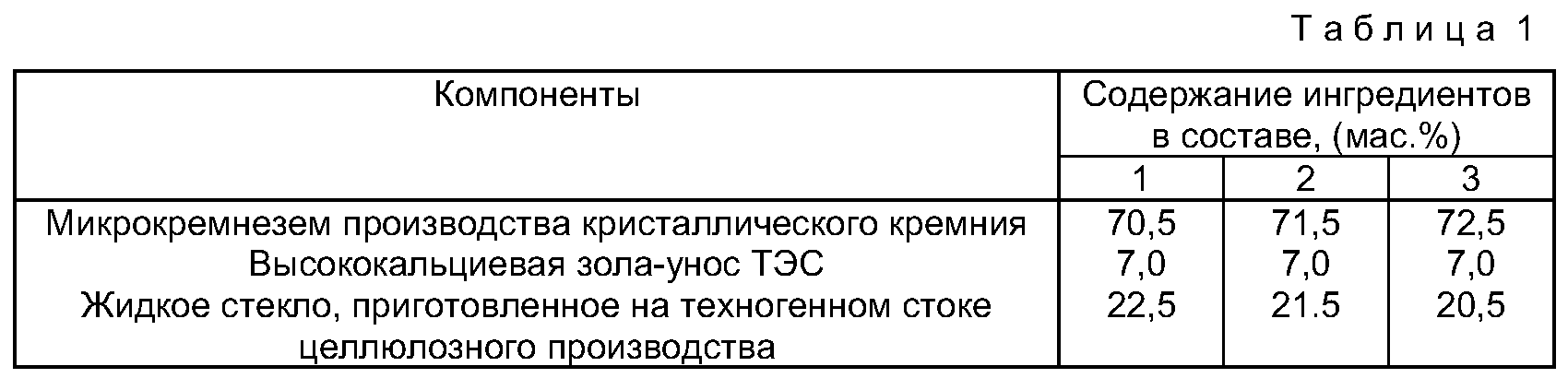

Микрокремнезем производства кристаллического кремния 70,5-72,5

Жидкое стекло 20,5-22,5

Высококальциевая зола-унос ТЭС 7,0

Микрокремнезем – тонкодисперсный отход производства кристаллического кремния Братского алюминиевого завода, характеризующийся малым размером частиц (0,1…3 мк) и, как следствие, высокой удельной поверхностью (более 25 тыс. см²/г) и небольшой насыпной плотностью (до 300 кг/м³). Микрокремнезем осаждается в электрофильтрах системы газоочистки плавильных печей производства кристаллического кремния, после чего удаляется в виде водной суспензии в шламохранилище. Химический состав микрокремнезема, мас.%:

SiO₂ 90…95

Аl₂O₃ До 0,8

Fе₂О₃ До 0,8

СаО До 1,6

MgO До 1,2

SiC До 5

С_общ До 9

К⁺ До 0,25

Na⁺ До 0,06

П.п.п До 20

В предлагаемом решении применяют жидкое стекло, полученное по технологии [2].

Зола-унос от сжигания углей Ирша-Бородинского месторождения Канско-Ачинского угольного бассейна – дисперсный материал, состоящий из сферических частиц диаметом от долей мкм до нескольких мкм. По модулю основности (0,4) зола-унос является кислым сырьем. Число плавкости (0,3) соответствует температуре плавления 1200°С. Химический состав золы-уноса, мас.%:

SiO₂ 40…55

Al₂О₃ 4…10

Fе₂О₃ 6…14

СаО 20…35

MgO 3…6

SO₃ 0,9…5

К₂О 0,3…1,5

Na₂O 0,2…0,5

СаО_своб 3…13

П.п.п. Не более 2

Оксид кальция, содержащийся в золе-унос ТЭС, взаимодействует с гидросиликатами натрия жидкого стекла при термообработке материала с образованием водостойких гидросиликатов кальция, что в свою очередь предопределяет формирование прочного черепка.

Пример.

Для приготовления сырьевой смеси используют микрокремнезем производства кристаллического кремния, жидкое стекло (силикатный модуль 3) и высококальциевую золу-унос ТЭС.

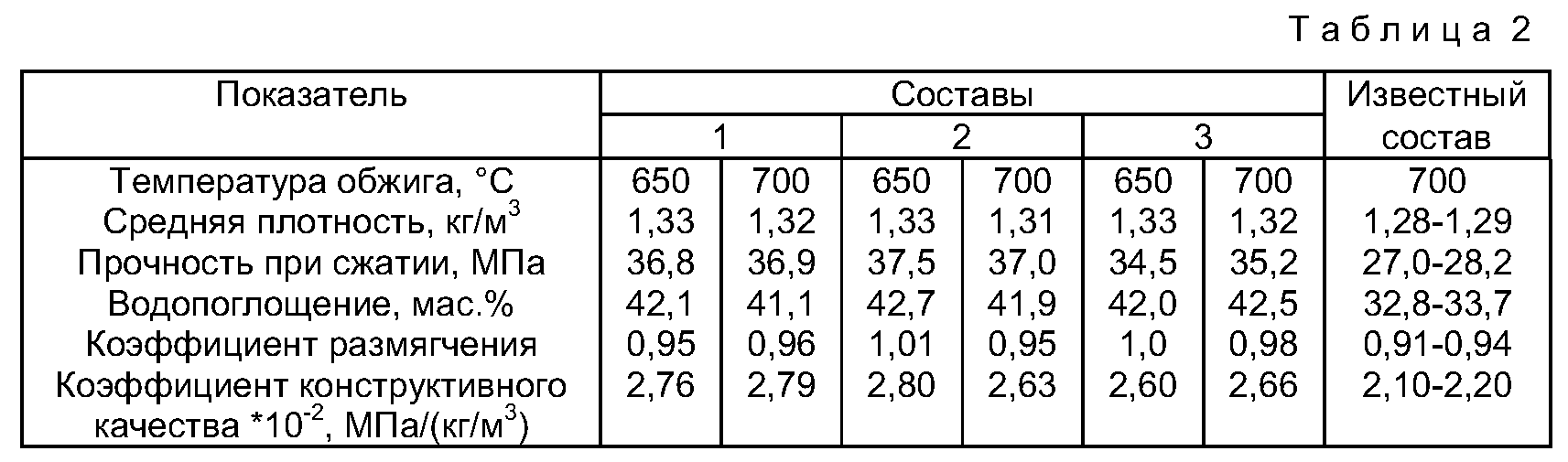

Микрокремнезем и золу-унос перемешивают, затем добавляют жидкое стекло. Из полученной шихты формуют изделия методом полусухого прессования при давлении 20 МПа. Полуфабрикат сушат при 100-110°С до постоянной массы и обжигают при 650-700°С. Конкретные примеры составов и физико-механические свойства изделий на их основе приведены в табл. 1 и 2.

Примечание: коэффициент конструктивного качества рассчитан как отношение прочности (МПа) к средней плотности (кг/м³), а коэффициент размягчения – как отношение прочности влажных образцов (после нахождения в воде в течение 2 суток) к прочности сухих обожженных изделий.

Источники информации

1. Патент РФ №2169716, МКИ С 04 В 28/24, БИ №18, 2001 г.

2. Патент РФ №2056353, МКИ С 01 В 33/32, БИ №8, 1996 г.

Формула изобретения

Сырьевая смесь для изготовления стеновых материалов, включающая микрокремнезем, жидкое стекло и добавку, отличающаяся тем, что в качестве добавки она содержит высококальциевую золу-унос ТЭС при следующем соотношении компонентов, мас. %:

Микрокремнезем производства кристаллического кремния 70,5 – 72,5

Жидкое стекло 20,5 – 22,5

Высококальциевая зола-унос ТЭС 7,0

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 07.08.2004

Извещение опубликовано: 20.01.2006 БИ: 02/2006
