Патент на изобретение №2224366

(54) ГЕНЕРАТОР ГУТИНА К.И. ВВОДА ТОКОВ СИГНАЛОВ В ТРЕХФАЗНУЮ ЛИНИЮ ЭЛЕКТРОПЕРЕДАЧИ

(57) Реферат:

Изобретение относится к электротехнике и может найти применение при организации каналов связи с использованием трехфазных линий электропередачи. Достигаемый технический результат – снижение потребляемой мощности. Генератор ввода токов сигналов в трехфазную линию электропередачи содержит трансформатор 10/0,4 кВ, трехфазный двухполупериодный мост напряжения 0,4 кВ частоты 50 Гц, две катуши индуктивности, резистор, два конденсатора, блок управления, управляемый ключ. 1 ил.

Изобретение относится к области электротехники и может найти применение при организации каналов связи с использованием трехфазных линий электропередачи (0,4-35) кВ (линия) без обработки их высокочастотными заградителями. Достигаемый технический результат – снижение потребляемой мощности из сети.

Известен генератор для ввода токов сигналов в трехфазную линию электропередачи (К.И.Гутин, С.А.Цагарейшвили. Генератор гармонических колебаний для передачи информации в сельских электрических сетях. Научно-технический бюллетень по электрификации сельского хозяйства. Выпуск 1 (53), ВИЭСХ, М., 1985 г., стр.7).

Недостатками данного генератора являются:
1. Образование 4-х токов вместо двух в линии электропередачи:

Индексы при токах обозначают соответственно 1 – прямую АВС, 2 – обратную АСВ последовательности чередования фаз.

Для приема используют только .

На “паразитные” токи затрачивают бесполезно мощность,
где f₁=f_o-F; f₂=f_o+F,
f_o – частота сигнала (коммутации ключа).

F – частота напряжения линии.

2. За счет разряда конденсатора на резистор, затрачивают большую мощность.

Известно также “Устройство (генератор) передачи сигналов по проводам трехфазной линии электропередачи”, который принят за прототип. А.с. SU 1757111 A1, H 04 В 3/54. Бюл. 31 1992 г.

Данный генератор генерирует два тока что является достоинством по сравнению с аналогом, но остался недостаток в прототипе – большая мощность потерь в генераторе за счет разряда конденсатора 14 на резистор 9 через управляемый ключ (ключ). В прототипе ключ выполнен на тиристоре 15 с принудительным закрытием (конденсатор 13, катушка индуктивности 11), т.к. применить транзистор нельзя, в связи с большими бросками токов через ключ в момент начала разряда конденсатора 14 на резистор 9, который заряжен до напряжения, которое равно амплитуде линейного напряжения
В предлагаемом техническом решении процесса разряда конденсатора на резистор нет. Поэтому в качестве ключа можно применять как транзистор, так и тиристор, в зависимости от требуемых величин вводимых токов. Следует также отметить, что при использовании тиристора он может не закрыться, например, при грозе и устройство выйдет из строя за счет наводимых импульсных помех в проводах, поэтому необходимо предусмотреть специальную защиту тиристора, как это выполнено, например, в “Устройстве передачи сигналов по проводам трехфазной линии электропередачи”, патент RU 200237 C1, 5 Н 04 В 3/54. Бюл. 39-40 1993 г. Реализация предложенного технического решения значительно снижает потребляемую мощность, а также не требует применения защиты при использовании транзистора.

На чертеже приведена схема генератора, которая реализует заявленное техническое предложение.

1. Трансформатор 10/0,4 кВ (трансформатор).

2. Трехфазная линия электропередачи 10 кВ.

3. Трехфазная линия электропередачи 0,4 кВ (линия).

4. Трехфазный двухполупериодный выпрямительный мост (мост).

5. Вторая катушка индуктивности (катушка).

6. Второй конденсатор (конденсатор).

7. Первая катушка.

8. Первый конденсатор.

9. Резистор.

10. Управляемый ключ (ключ).

11. Блок управления.

Работает генератор следующим образом:
1. Для определения потерь в прототипе разберем его работу, для этого исключают из схемы чертежа элементы 7 и 8, а конденсатор 6 включают как в прототипе, положение 6₁, показано пунктиром. Для расчета зададим конкретные данные, которые встречаются на практике.

Дано:
f_о=1000 Гц – частота сигнала (коммутации ключа);
L₂=6,510^-6 Гн – индуктивность катушки 5;
C₂=410^-6 Ф – емкость конденсатора прототипа 6₁ и конденсатора 6;
R=10 Ом – сопротивление резистора 9;
Е_о= 512 В – постоянная составляющая выпрямленного трехфазного линейного напряжения между точками 1-2 чертежа;
_тр = 1000 кВ – мощность трансформатора 10/0,4 кВ.

В прототипе катушку 5 и конденсатор 6₁ настраивают в резонанс на частоту f_о=1000 Гц, где

Индуктивностями обмоток трансформатора 1 фаз А, В, С пренебрегают в связи с их малостью по сравнению с индуктивностями катушек 5 и 7.

Активными сопротивлениями обмоток трансформатора 1 фаз А, В, С, сопротивлениями диодов моста 4, сопротивлением ключа 10 пренебрегают в связи с их малостью по сравнению с сопротивлением резистора 9.

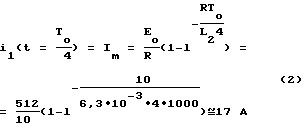

Определим амплитудное значение тока, проходящего через катушку 5, резистор 9 и ключ 10 в момент времени в прототипе

Действующее значение этого тока равно

Это значение тока 12 А при заданной мощности трансформатора 1000 кВ и частоте сигнала f_о=1000 Гц разрешено вводить в трехфазную линию электропередачи правилами МЕЖДУНАРОДНОЙ ЭНЕРГЕТИЧЕСКОЙ КОМИССИИ (МЭК).

Рассмотрим процесс разряда конденсатора 6₁ на резистор 9, как это происходит в прототипе.

Конденсатор 6₁ заряжен как это показано на чертеже. В промежутке времени через ключ 10 протекают два тока:
1. Ток заряда i₁(t) энергией катушки 5;
2. Ток разряда конденсатора 6₁ на резистор 9. Ток разряда конденсатора 6₁ протекает по цепи: “плюс” конденсатора 6₁ – резистор 9 – ключ 10 – “минус” конденсатора 6₁. Постоянная составляющая выпрямленного напряжения, приложенного к конденсатору 6₁, равна Е_о=512 В. Энергия, W_6,1, накопленная конденсатором 6₁ за один период Т_о, равна
W_6.1=E₀ ²C_6.1 (4)
С_6.1 – емкость конденсатора 6₁.

При протекании тока разряда конденсатора 6₁, напряжение на нем U_6.1(t) убывает по экспоненте

где
E_o=512 B
t – время разряда конденсатора;
l – основание натурального логарифма;
R – сопротивление резистора 9;
= RC_6.1
Энергия, рассеиваемая в сопротивлении R в течение всего переходного процесса, равна энергии, запасенной в электрическом поле до коммутации, т.е. в промежутке времени t, где . Переходный процесс считают законченным через промежуток времени
t(34)
Определим время t_p (C_6.1), принятое для разряда конденсатора 6₁

Определим промежуток времени t_p() разряда конденсатора 6₁ за промежуток времени 4

Сравнивая выражения (6) и (7) можно считать, что конденсатор 6₁ полностью разрядился на резистор 9.

Определим мощность потерь Р_п, за счет разряда конденсатора 6₁ на резистор 9 при непрерывной работе генератора
P_п=E₀ ²C_6.1=512²410^-61000 1000 Вт (8)
Учитывая, что генератор работает только при передаче символов “1”, a при передаче символов “0” не работает, и что в сообщении количество сигналов “1” и “0” принимаем равным, мощность потерь при передаче символов “1” – Р_п(“1”) равна

Следует учесть, что основная нагрузка по передаче сигналов приходится на генератор, установленный на диспетчерском пункте (ДП), который ведет циклический опрос состояния электрооборудования, установленного на 1, 2, 3… контролируемых пунктах (КП). Принимают условия, что длительность передачи информации с КП в два раза больше, чем длительность запроса КП с ДП, тогда, с учетом (9), мощность потерь в генераторе ДП – Рп (ДП) будет равна:

Следует отметить, что это справедливо при пассивной передаче символа “0”. При передаче символа “0” активным способом потери возрастут в два раза
P_п(DП)=1702=340 Вт (10)
2. Рассмотрим работу генератора, который реализует предложенное техническое решение Фиг.1.

Блок управления 11 вырабатывает импульсы управления для управления ключом 10, который коммутируют с частотой f_о. Ключ 10 находится в замкнутом положении в промежутке времени , и в разомкнутом положении в промежутке времени Параллельный контур, образованный катушкой 5 и конденсатором 6, настраивают в резонанс на частоту сигнала _o
согласно выражению (1),
где
L₂=6,310^-3 Гн – индуктивность катушки 5;
C₂=410^-6 Ф – емкость конденсатора 6.

Последовательный контур, образованный фазой С – конденсатором 8 – катушкой 7 – фазой В, также настраивают в резонанс на частоту сигнала f_o
,
где
L₁ – индуктивность катушки 7;
C₁ – емкость конденсатора 8.

В частном случае L₁=L₂=6,310^-3 Гн
С₁=С₂=410^-6 Ф
В этом генераторе нет тока разряда конденсатора на резистор, а значит, нет и потерь мощности, которая при передаче символа “0” активным способом в прототипе равна 340 Вт.

При прохождении тока заряда катушки 5 по цепи: (считаем, что потенциал фазы А выше потенциала фазы В, открыты затемненные диоды моста) фаза А – мост 4 – катушка 5 – резистор 9 – ключ 10 – мост 4 – фаза В, электромагнитная энергия W, запасенная катушкой 5 будет равна
I²_gL₂ = 12²6,310^-30,91 Дж (11),
где Ig= 12 A – из выражения (3);
L₂=6,310^-3 Гн – индуктивность катушки 5;
За счет этой энергии W в параллельном контуре в промежутке времени возникнет ток свободных колебаний i₂(t) на частоте _ов = _o, который равен
i₂(t) = I_ml^–tsin_ot (12)
где I_m=17 А – согласно выражению (2)

R₂ – активное сопротивление второй катушки;
Q – добротность второй катушки 5;
_св – частота свободных колебаний;
_св = _o = 2f_o – угловая частота.

Определим, для конкретного случая, коэффициент затухания l^–t выражения (12) за время колебаний, равное
Примем Q=20



Таким образом, амплитуда тока i₂(t) в момент времени t=T_o, когда вновь замкнут ключ 10, будет равна
I_ml^–t = 170,88 = 15 A, т. е. амплитуда тока I_m упадет на 11%. Для уменьшения коэффициента затухания необходимо увеличить добротность Q катушки L₂.

За счет токов i₁(t), который существует в промежутке времени согласно выражению (2) и току i₂(t) согласно выражению (12) в последовательном контуре, образованном фазой С – конденсатором 8 – катушкой 7, которая индуктивно связана со второй катушкой 5 – фазой В, в линию 0,4 кВ будут вводить ток сигнала i_o(t), который равен
i_o(t) = I_mocos_ot (13)
Так как ток i_o(t) вводят по схеме фаза – фаза на одной частоте f_o в трехфазной линии, так же будут присутствовать два тока, как и в прототипе, т.е. токи прямой последовательности на частоте и обратной последовательности на частоте Наличие двух токов на одной частоте дает преимущество в приеме этих токов, чем токов в прототипе на двух частотах.

В выражении (13) для простоты изложения принимаем l^–t = 1.
Таким образом, мы доказали, что цель, поставленная изобретением, достигнута, т.к. снижена мощность генератора на 340 Вт.

Формула изобретения

Генератор ввода токов сигналов в трехфазную линию электропередачи, содержащий трансформатор 10/0,4 кВ, трехфазный двухполупериодный выпрямительный мост напряжения 0,4 кВ частоты 50 Гц, входы которого подсоединены соответственно к фазам А, В, С трансформатора 10/0,4 кВ, выход которого имеет “плюсовую” и “минусовую” шины, причем “плюсовая” шина подключена к первому выводу второй катушки индуктивности, второй вывод которой подключен к первой обкладке второго конденсатора и к первому выводу резистора, второй вывод которого подключен к первому входу управляемого ключа, выход которого подключен к “минусовой” шине, первую катушку индуктивности, первый конденсатор, блок управления, выход которого подключен ко второму входу управляемого ключа, отличающийся тем, что вторая обкладка второго конденсатора подключена к первому выводу второй катушки индуктивности, первая обкладка первого конденсатора подключена к фазе С трансформатора 10/0,4 кВ, вторая обкладка которого подключена к первому выводу первой катушки индуктивности, которая индуктивно связана со второй катушкой индуктивности, второй вывод первой катушки индуктивности подключен к фазе В трансформатора 10/0,4 кВ.

РИСУНКИ

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 16.04.2004

Извещение опубликовано: 20.05.2006 БИ: 14/2006
