Патент на изобретение №2222511

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2222511 (13) C2
(51) МПК 7
C04B35/043, C04B35/66, C04B35/443
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 18.03.2011 – может прекратить свое действие

(21), (22) Заявка: 2002105859/032002105859/03, 04.03.2002

(24) Дата начала отсчета срока действия патента:

04.03.2002

(43) Дата публикации заявки: 20.10.2003

(45) Опубликовано: 27.01.2004

(56) Список документов, цитированных в отчете о
поиске:
RU 98101079 A, 10.11.1999. SU 149704, 02.11.1962. SU 313819, 10.11.1971. FR 2556712 A, 21.06.1985. DE 2018739 A, 24.10.1979.

Адрес для переписки:

199034, Санкт-Петербург, наб. Макарова, 2, ОАО “СПбИО”, ОВС и ИО

(71) Заявитель(и):

Б.М.Б.-С.Д. ТРЕЙДИНГ КОРПОРЕЙШН ЛИМИТЕД (GB)

(72) Автор(ы):

Кабаргин С.Л. (RU),
Ермолычев Д.А. (RU),
Аксельрод Л.М. (RU),
Квятковский О.В. (RU)

(73) Патентообладатель(и):

Б.М.Б.-С.Д. ТРЕЙДИНГ КОРПОРЕЙШН ЛИМИТЕД (GB)

(74) Патентный поверенный:

Лазоркина Татьяна Георгиевна

(54) Набивная огнеупорная масса основного состава

(57) Реферат:

Изобретение относится к области производства огнеупоров для высокотемпературных агрегатов черной и цветной металлургии, химической промышленности и может быть использовано, в частности, для забивки зазоров на стыке футеровок, например, в установках внепечной обработки и вакуумирования стали. Набивная огнеупорная масса основного состава включает, мас.%: алюмомагнезиальную шпинель фракции 3-0,5 мм 4,0-20,0; сернокислый магний 1,3-4,5; железный порошок фракции 0,5-0 мм 1,5-4,0 и плавленый периклаз остальное. Техническим результатом изобретения является повышение температуры размягчения под нагрузкой и уменьшение разупрочнения огнеупоров из набивной массы, которые эксплуатируются в условиях воздействия высоких температур, цикличных изменений температуры и механических напряжений. 2 табл.

Изобретение относится к области производства огнеупоров для высокотемпературных агрегатов черной и цветной металлургии, химической промышленности и может быть использовано, в частности, для забивки зазоров на стыке футеровок, например, в установках внепечной обработки и вакуумирования стали.

В установках внепечной обработки стали набивная футеровка находится в контакте с расплавленным металлом, имеющим температуру порядка 1600°С. Поэтому стойкость в службе набивной футеровки будет определяться качественными показателями, приобретаемыми ею в процессе эксплуатации при указанной температуре.

Известна масса, включающая огнеупорный заполнитель (например, плавленый периклаз), соль хромовой кислоты щелочного металла и соль хромовой кислоты щелочноземельного металла (Авт.св. СССР № 441250, опубл.30.08.1974, С 04 В 35/02).

Недостатком этой массы является наличие в ее составе токсичных компонентов – солей хромовой кислоты (1-й класс опасности по ГОСТ 12.1.005-88), а также интенсивное снижение механической прочности (разупрочнение), изготовленных из нее огнеупоров при цикличном изменении температуры.

Известна огнеупорная масса, содержащая, мас.%: плавленый периклаз фр. 3-1 мм – 35-40; плавленый периклаз фр. 1-0 мм – 25-30; плавленую шпинель фр. 0,1-0 мм – 25-30; щелочные фосфаты – 6-7 (Заявка Франции № 2617473, опубл. 01.01.1989, С 04 В 35/68).

Огнеупор из такой массы имеет недостаточно высокую температуру размягчения под нагрузкой (1510°С), а также характеризуется интенсивным снижением механической прочности при цикличном изменении температуры.

Наиболее близкой по составу (прототипом) является огнеупорная масса, содержащая, мас.%: плавленую алюмомагнезиальную шпинель – 4-20; сернокислый магний – 1-2,5; бихромат щелочного металла (натрия или калия) – 1-2,5; плавленый периклаз – остальное (Заявка РФ № 98101079, опубл. 10.11.1999, С 04 В 35/043).

Недостатком этой массы является наличие в ее составе токсичного компонента – бихромата щелочного металла, имеющего 1-й класс опасности по ГОСТ 12.1.005-88. Наличие в массе токсичного компонента существенно ограничивает возможность ее применения в промышленности, так как она представляет опасность для здоровья обслуживающего персонала.

Таким образом, необходимо исключить из состава массы токсичный компонент без ухудшения ее физико-технических показателей.

Указанная задача решается за счет того, что набивная огнеупорная масса основного состава, содержащая плавленый периклаз, алюмомагнезиальную шпинель, сернокислый магний и железный порошок фракции 0,5 – 0 мм, содержит эти компоненты при следующем соотношении, мас.%:

Алюмомагнезиальная шпинель фракции 3 – 0,5 мм 4,0 – 20,0

Сернокислый магний 1,3 – 4,5

Железный порошок фракции 0,5 – 0 мм 1,5 – 4,0

Плавленый периклаз Остальное

Алюмомагнезиальная шпинель может быть использована как плавленая, так и спеченная.

Обнаружено, что использование железного порошка фр. 0,5-0 мм в количестве 1,5 – 4,0 мас.% в композиции с плавленым периклазом, алюмомагнезиальной шпинелью фр. 3 – 0,5 мм и сернокислым магнием в заявляемом соотношении позволяет изготавливать огнеупоры, которые после обжига при температуре службы (1600°С) имеют открытую пористость, не превышающую открытую пористость прототипа, а также характеризуются значениями температуры размягчения под нагрузкой, предела прочности при сжатии до воздействия теплосмен и после 10 теплосмен в режиме 1300°С – воздух не ниже значений указанных показателей у прототипа. При этом заявляемая набивная масса в отличие от прототипа не содержит токсичного компонента.

Это явление может быть связано с тем, что используемый в набивной массе железный порошок фр. 0,5-0 мм в количестве 1,5 – 4,0 мас.% в сочетании с сернокислым магнием способствует спеканию огнеупорных образцов. После окисления железного порошка при высоких температурах образуется закись железа, которая растворяется в периклазе. В итоге обеспечивается низкая открытая пористость огнеупорных образцов, а также образуются прочные высокоогнеупорные связи между зернами материалов, что обеспечивает высокую температуру размягчения под нагрузкой. Наличие в образце алюмомагнезиальной шпинели фр. 3-0,5 мм в сочетании с эффективным спеканием компонентов образца и образованием прочных связей приводит к формированию специфической прочной фрагментарной структуры, что обеспечивает образцу устойчивость к напряжениям, возникающим при цикличных изменениях температуры. Однако это явление требует специального исследования.

Сведений о набивных огнеупорных массах, содержащих композицию из плавленого периклаза, алюмомагнезиальной шпинели фр. 3-0,5 мм, сернокислого магния и железного порошка фр. 0,5-0 мм в заявляемом соотношении не выявлено.

На основании этого считаем, что предлагаемое решение является новым и имеет изобретательский уровень.

Пример.

Для изготовления образцов использовали

– плавленый периклаз фр. 3-0 мм (мас.%: МgО – 95,6; СаО – 2,3; SiO2 -1,1; Al2О3-0,4; Fе2О3-0,5);

– плавленую алюмомагнезиальную шпинель фр. 3-0,5 мм (мас.%: Al2О3 – 64,2; МgО – 34,0; SiО2 – 0,7; Fе2О3– 0,8; СаО – 0,2);

– спеченную алюмомагнезиальную шпинель фр. 3-0,5 мм (мас.%: Al2О3 – 76,8; МgО – 22,6; SiО2 -0,1; Fе2О3 – 0,1; СаО – 0,3);

– сернокислый магний (МgSО4 • 7Н2О);

– железный порошок (молотая чугунная стружка) фр.0,5-0 мм;

– бихромат натрия (двухромовокислый натрий).

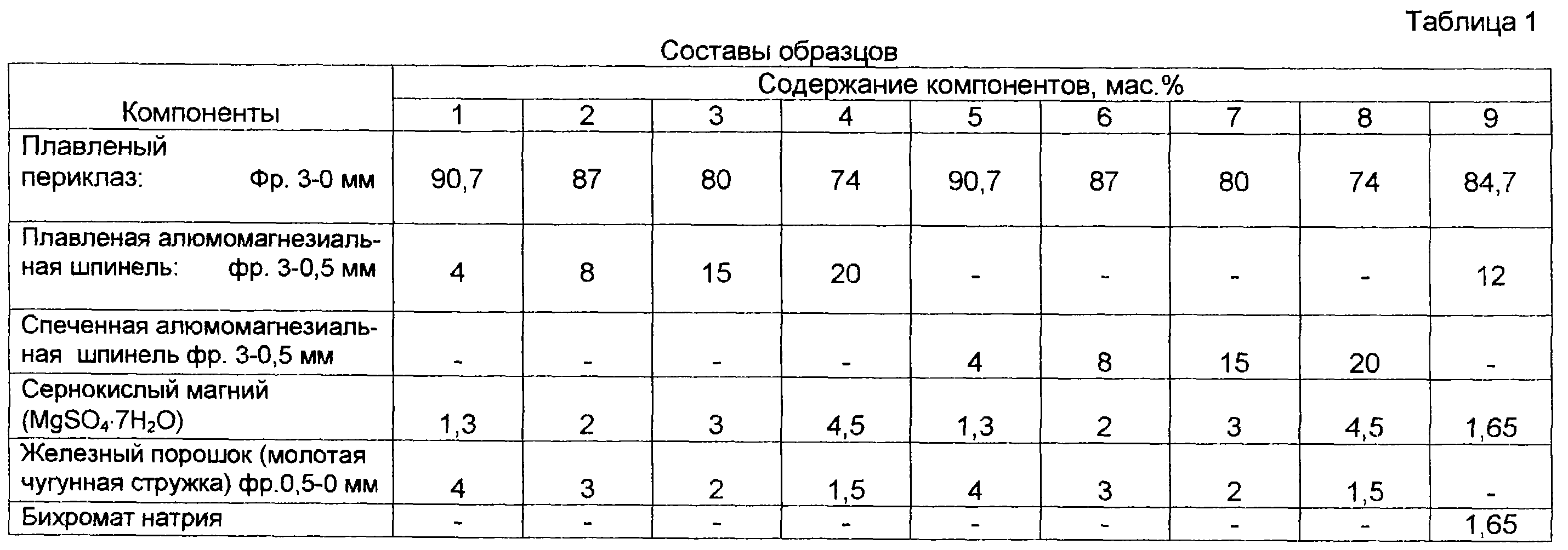

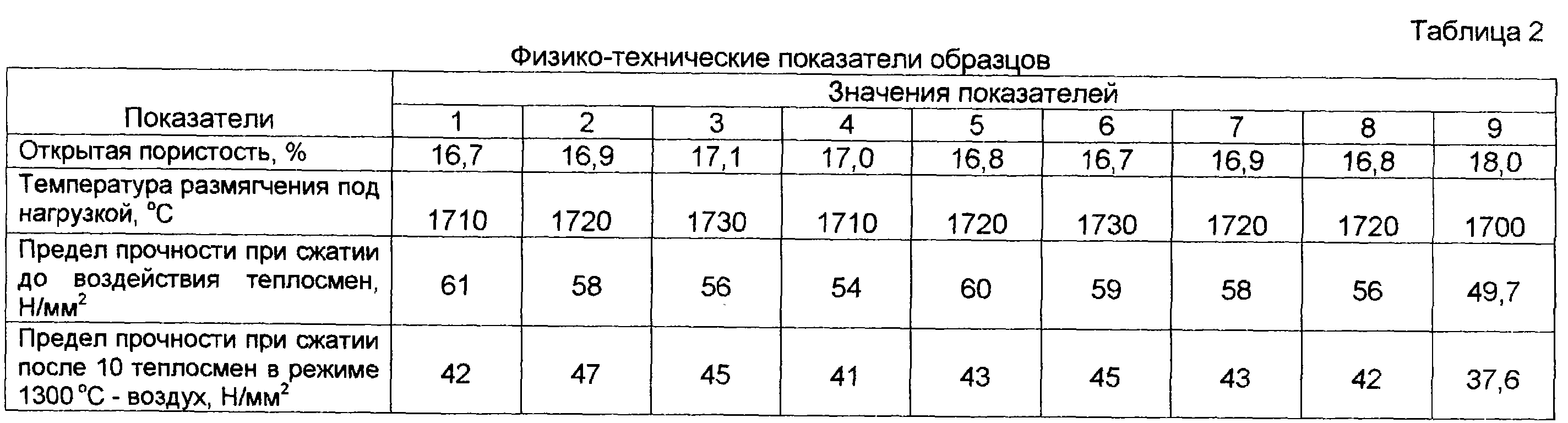

Указанные материалы смешивали в соотношениях, приведенных в таблице 1, затем смеси увлажняли водой в количестве 4% (сверх 100% сухой смеси) и перемешивали до однородного состояния. Из увлажненных масс прессовали образцы при удельном давлении 50 Н/мм2. Образцы имели форму цилиндров диаметром 36 мм, высотой 50 мм (для определения температуры размягчения под нагрузкой) и 40 мм (для определения предела прочности при сжатии). Отпрессованные образцы сушили при 105-110°С и обжигали в печи при 1600°С с выдержкой в течение 4 часов. После обжига определяли показатели образцов. Показатели образцов представлены в таблице 2.

Анализ данных, приведенных в таблицах 1 и 2, показывает, что применение железного порошка фр. 0,5-0 мм в количестве 1,5 – 4,0 мас.% в композиции с плавленым периклазом, алюмомагнезиальной шпинелью фр. 3-0,5 мм и сернокислым магнием позволяет получить набивную массу (составы 1-8) без токсичного компонента, которая не уступает по своим физико-техническим показателям прототипу (состав 9), содержащему токсичный компонент. Открытая пористость образцов составляет, соответственно, 16,7-17,1 и 18,0%, температура размягчения под нагрузкой -1710 – 1730 и 1700°С, предел прочности при сжатии – 54 – 61 и 49,7 Н/мм2 до воздействия теплосмен и 41-47 и 37,6 Н/мм2 после 10 теплосмен в режиме 1300°С – воздух.

Таким образом, предлагаемая набивная масса не содержит токсичного компонента и не уступает по физико-техническим показателям прототипу.

Формула изобретения

Набивная огнеупорная масса основного состава, состоящая из плавленого периклаза, алюмомагнезиальной шпинели и сернокислого магния, отличающаяся тем, что количество вводимого в массу железного порошка фракции 0,5 – 0 мм составляет 1,5 – 4,0 мас.% при следующем соотношении компонентов, мас.%:

Алюмомагнезиальная шпинель фракции 3 – 0,5 мм 4,0 – 20,0

Сернокислый магний 1,3 – 4,5

Железный порошок фракции 0,5 – 0 мм 1,5 – 4,0

Плавленый периклаз Остальное


MM4A Досрочное прекращение действия патента из-за неуплаты в установленный срок пошлины за
поддержание патента в силе

Дата прекращения действия патента: 05.03.2010

Дата публикации: 20.01.2011
