Патент на изобретение №2222507

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2222507 (13) C2
(51) МПК 7
C04B28/02
C04B28/02, C04B22:08, C04B24:12, C04B24:02, C04B111:20
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 18.03.2011 – прекратил действие

(21), (22) Заявка: 2001135005/032001135005/03, 19.12.2001

(24) Дата начала отсчета срока действия патента:

19.12.2001

(43) Дата публикации заявки: 20.09.2003

(45) Опубликовано: 27.01.2004

(56) Список документов, цитированных в отчете о
поиске:
RU 2168478 C1, 10.06.2001. RU 2100307 C1, 27.12.1997. RU 2158248 C1, 27.10.2000. RU 2157757 C1, 20.10.2000. US 3663286 A, 16.05.1972. GB 2170495 A, 06.08.1986.

Адрес для переписки:

350072, г.Краснодар, ул.Московская, 2, корп.А, КубГТУ, патентный отдел, пат.пов.Л.В.Ломакиной, рег. № 109

(71) Заявитель(и):

Кубанский государственный технологический университет

(72) Автор(ы):

Маштаков А.Ф.,
Черных В.Ф.

(73) Патентообладатель(и):

Кубанский государственный технологический университет

(54) Комплексная добавка “Алвик”

(57) Реферат:

Изобретение относится к строительству и стройиндустрии. Технический результат настоящего изобретения – повышение прочности при твердении бетонов в естественных условиях и с применением тепловлажностной обработки. В комплексной добавке, включающей ускоритель твердения – соль соляной кислоты, пластификатор – формиат и воду, ускоритель дополнительно содержит амины, при следующем соотношении компонентов, мас.%: соль соляной кислоты 14-30, формиат 6-10, амины 7-14, вода – остальное. Комплексная добавка в качестве аминов может содержать мочевину и триэтаноламин. Комплексная добавка в качестве формиата может содержать формиат натрия или кальция. 2 з.п. ф-лы, 2 табл.

Изобретение относятся к строительству и промышленности строительных материалов при использовании тяжелых и легких бетонов и растворов, в том числе ячеистых.

Известно применение добавок водных растворов электролитов: хлорида кальция, оксалатов кальция, гидроокиси алюминия и др. в составы на основе вяжущих веществ (Яп. заявка № 56-37256, кл. С 04 В 7/35, С 04 В 13/00).

Недостатком этого изобретения является спад прочности в более поздние сроки твердения и низкая эффективность ее при пропарке изделий.

Наиболее близкой по технической сущности и достигаемому результату к заявляемому изобретению является добавка, состоящая из ускорителей твердения: солей соляной кислоты и пластификатор-формиат (RU № 2168478, опубл. 10.06.2001).

Недостатком этой добавки является низкая эффективность при тепловлажностной обработке изделия и недостаточная интенсивность твердения в поздние сроки твердения.

Задачей настоящего изобретения является повышение прочности пропариваемых изделий и повышение интенсивности твердения в поздние сроки.

В комплексной добавке, включающей ускоритель твердения – соль соляной кислоты, пластификатор-формиат и воду, ускоритель дополнительно содержит амины, при следующем соотношении компонентов, мас.%:

Соль соляной кислоты 14 – 30

Формиат 6 – 10

Амины 7 – 14

Вода Остальное

Комплексная добавка в качестве аминов может содержать мочевину и триэтаноламин Комплексная добавка в качестве формиата может содержать формиат натрия или кальция.

При относительно небольших количествах по сравнению с хлоридами амины ускоряют процесс твердения и увеличивают прочность в более поздние сроки благодаря обменным реакциям с гидратными соединениями цементных систем.

Формиаты не только пластифицируют бетонные и растворные смеси, но в сочетании с другими компонентами способствуют росту прочности, особенно после тепловлажностной обработки.

Пример конкретного выполнения. Перемешивали 428 г портландцемента марки 500, 104,44 г кварцевого песка, 167 мл воды, 2,56 г комплексной добавки и 900 мл пены (состав 3, табл. 1). Пену изготовляли на основе вторичных алкилсульфатов натрия. Количество добавки, которая включает 0,86 хлорида кальция, 0,52 г хлорида натрия, 0,3 8 г мочевины, 0,28 г триэтаноламина, 0,52 г формиата натрия и 3,84 мл воды, соответствовало содержанию в добавке солей соляной кислоты – 21,6%, аминов – 10,3%, формиатов – 8,1%, воды – 60%. Для проведения испытаний изготовляли образцы-кубы 10х10х10 см из пенобетонной смеси указанного состава. Аналогично были изготовлены образцы с различным количеством комплексной добавки. Для сравнения были изготовлены образцы с известной добавкой (табл. 1).

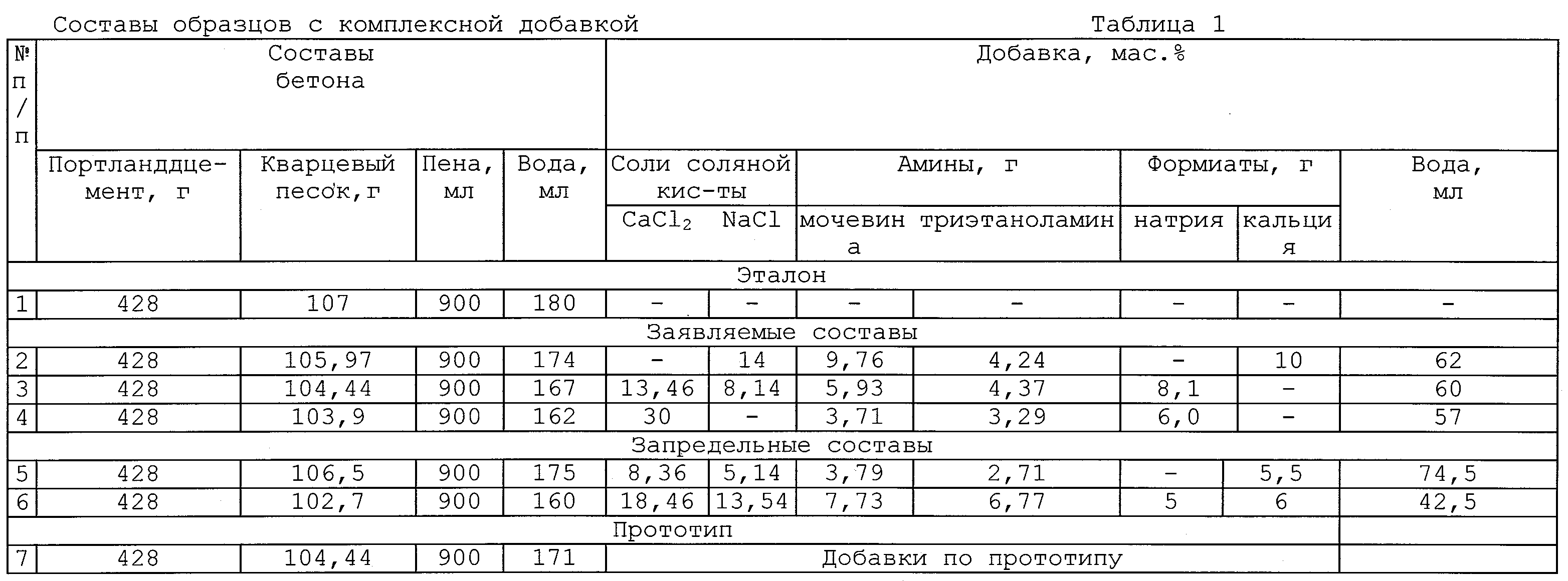

В таблице 1:

в примере 2 количество добавки от массы бетонной смеси – 0,35 мас.%;

в примере 3 – 0,83 мас.%;

в примере 4 – 1,32 мас.%;

в примере 5 – 0,16 мас.%;

в примере 6 – 1,52 мас.%;

в примере 7 – 1,32 мас.%;

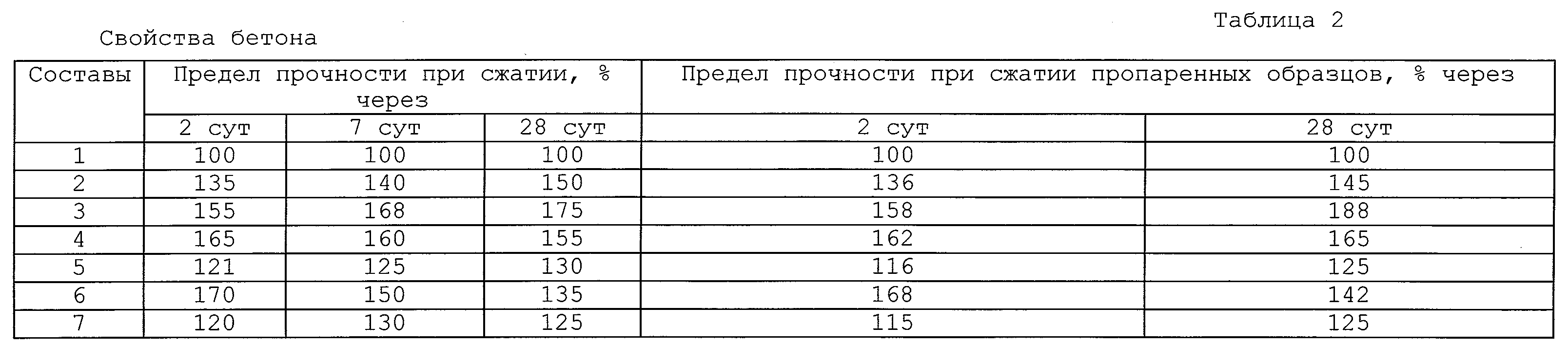

Часть образцов твердела в влажных условиях, другая – подвергалась тепловлажностной обработке в лабораторной пропарочной камере при температуре изотермической выдержки 95°С. Затем образцы расформовывали и испытывали на прессе для определения предела прочности при сжатии. Результаты определения прочностных показателей приведены в табл. 2.

Данные табл. 2 позволяют заключить, что образцы с заявляемой добавкой имеют более высокую прочность по сравнению с эталоном, как при естественном твердении, так и после тепловлажностной обработки.

Аналогичные результаты получены и при испытании добавки в образцах из тяжелого бетона.

Добавка может быть использована и в монолитном бетоне.

Достоинством предлагаемой добавки является ее применение в жидком виде, что облегчает дозирование и обеспечивает хорошее перемешивание.

Формула изобретения

1. Комплексная добавка, включающая ускоритель твердения – соль соляной кислоты, пластификатор – формиат и воду, отличающаяся тем, что ускоритель дополнительно содержит амины при следующем соотношении компонентов, мас.%:

Соль соляной кислоты 14 – 30

Формиат 6 – 10

Амины 7 – 14

Вода Остальное

2. Комплексная добавка по п.1, отличающаяся тем, что в качестве аминов она содержит мочевину и триэтаноламин.

3. Комплексная добавка по п.1, отличающаяся тем, что в качестве формиата она содержит формиат натрия или кальция.


QB4A Регистрация лицензионного договора на использование изобретения

Лицензиар(ы): ГОУ ВПО “Кубанский государственный технологический университет”


НИЛ

Лицензиат(ы): ООО “ФЛОРЕАЛЬ”

Договор № 20258 зарегистрирован 21.10.2004

Извещение опубликовано: 10.12.2004 БИ: 34/2004

* ИЛ – исключительная лицензия НИЛ – неисключительная лицензия


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 20.12.2007

Извещение опубликовано: 27.07.2009 БИ: 21/2009


Categories: BD_2222000-2222999
