Патент на изобретение №2219144

(54) Сырьевая смесь для приготовления керамических материалов поризованной структуры

(57) Реферат:

Изобретение относится к составам для приготовления неавтоклавных ячеистых бетонов, используемых для изготовления строительных конструкций. Технический результат: повышение прочности и коэффициента конструктивного качества при удовлетворительных показателях прочности, снижение себестоимости материала, расширение сырьевой базы. Сырьевая смесь для приготовления керамических теплоизоляционных материалов включает кремнеземистый компонент, добавки, пенообразователь и воду, причем в качестве кремнеземистого компонента содержится микрокремнезем с удельной поверхностью более 25 тыс.см²/г и содержанием аморфного SiO₂ 90…95%, в качестве добавок – зола-унос и портландцемент, в качестве пенообразователя – лигнин талловый омыленный стабилизированный клеем костным или мездровым при следующем соотношении компонентов, мас.%: микрокремнезем 11,97-12,51; зола-унос 22,23-23,24; портландцемент 14,65-15,32; пенообразователь 9,09-13,04; вода 38,11-39,85. 2 табл.

Изобретение относится к составам для приготовления неавтоклавных ячеистых бетонов, используемых для изготовления строительных конструкций.

Наиболее близким аналогом является сырьевая смесь, включающая в мас.%: диатомит 60.18-61.98, опилки 1.81-1.84, казеино-конифольный пенообразователь 9.50-7.75, вода 28.51-28.41 [1].

Недостатком указанной смеси является необходимость высококачественного сырья и относительно низкая прочность материала.

Технический результат – повышение прочности и коэффициента конструктивного качества при удовлетворительных показателях прочности, снижение себестоимости материала, расширение сырьевой базы.

Технический результат достигается тем, что в качестве сырьевых компонентов используется микрокремнезем, зола-унос, цемент, пенообразователь и вода при следующем соотношении компонентов, мас.%:

Мнкрокремнезем 11,97-12,51

Зола-унос 21,23-23,24

Портландцемент 14,65-15,32

Пенообразователь 9,09-13,04

Вода 38,11-39,85

Пенообразователь готовят отдельно в соответствии с патентом РФ № 20086519, МКИ С 04 В 28/02, 1997 г. путем смешивания предварительно замоченного животного клея с ангинном талловым омыленным и последующего растворения пастообразного пенообразователя в воде при температуре 40-50°С при следующем соотношении компонентов (в мас.%):

Талловый лигнин омыленный 5-15

Клей костный или мездровый 2,5-7,5

Вода Остальное

Золы-унос от сжигания бурых углей Канско-Ачинского бассейна (Ирша-бородинское, Назаровсое, Березовское месторождения) являются высококальциевыми и содержат, в мас.%: SiO₂ – 21…55; Al₂O₃ – 4…11; Fe₂O₃ – 6…16; CaO – 20…46; MgO – 3…6; К₂O – 0,2…1,5; Na₂O – 0,2…0,6; SO₃ – 0,9…9; CaO_св – 3…13; горючих примесей – не более 2…2,5.

Микрокремнезем производства кристаллического кремния является дисперсным отходом, характеризующимся малым размером частиц (0,1…3 мк) и, как следствие, высокой удельной поверхностью (более 25 тыс.см²/г). Микрокремнезем осаждается в электрофильтрах системы газоочистки плавильных печей производства кристаллического кремния. Химический состав микрокремнезема (в мас.%): SiO₂ 90…95, Al₂O₃ до 0,8, Fe₂O₃ до 0,8, СаО до 1,6, MgО до 1,2, SiC до 5, С_общ до 9, К⁺ до 0,25, Na⁺ до 0,06, п.п.п. до 20.

Портландцемент М400 производства Ачинского цементного завода.

Талловый лигнин образуется при извлечении таллового масла из сульфатного мыла при действии серной кислоты и представляет собой устойчивую дисперсную систему из сульфатного лигнина, таллового масла, воды н неорганических сульфатов. В состав таллового лигнина предприятия “Братсккомплексхолдинг” входят в мас.%: смоляные и высшие жирные кислоты – 26,8-63,0; лигнин – 4,0-26,0; минеральные вещества – 1,6-22,2; влага – 20-52. Кислотное число лигнина составляет 51,2 мл КОН/г, число омыления – 66,0-129,1.

Пример.

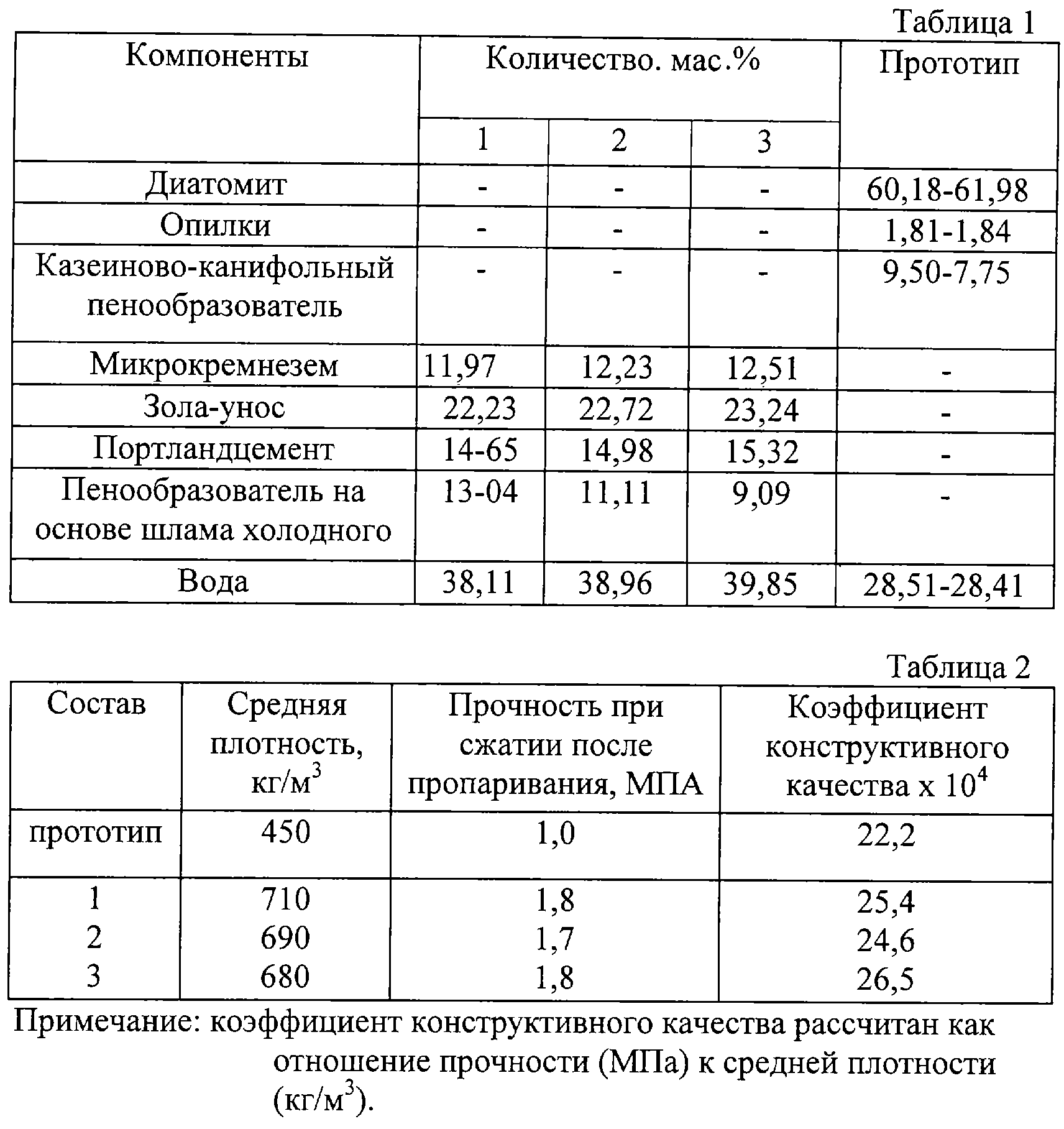

Процесс приготовления сырьевой смеси включает следующие операции. Сухие компоненты тщательно перемешиваются и затворяются водой. Отдельно методом барботирования готовится пена на основе вышеописанного пенообразователя. Полученная пена постепенно вводится в сырьевую смесь. Формование осуществляется путем заливки массы в смазанные формы. Образцы выдерживаются в формах в течение суток при комнатной температуре, затем изделие подвергается пропариванию в камере ТВО по режиму: 3+6+3 при Т = 85-95°С. Пропаренные образцы после распалубки высушивают и обжигают при температуре 750°С. Состав компонентов и физико-механические показатели готовых изделий представлены в таблицах 1 и 2.

Источник информации

1. Китайцев В.А. Технология теплоизоляционных материалов. М.: Издательство литературы по строительству, 1970 г., стр. 223, 227-230.

Формула изобретения

Сырьевая смесь для приготовления керамических теплоизоляционных материалов, включающая кремнеземистый компонент, добавки, пенообразователь и воду, отличающаяся тем, что в качестве кремнеземистого компонента содержится микрокремнезем с удельной поверхностью более 25 тыс.см²/г и содержанием аморфного SiO₂ 90…95%, в качестве добавок – золу-унос и портландцемент, в качестве пенообразователя – лигнин талловый омыленный, стабилизированный клеем костным или мездровым, при следующем соотношении компонентов, мас.%:

Микрокремнезем 11,97 – 12,51

Зола-унос 22,23 – 23,24

Портландцемент 14,65 – 15,32

Пенообразователь 9,09 – 13,04

Вода 38,11 – 39,85

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 02.04.2004

Извещение опубликовано: 20.09.2005 БИ: 26/2005
