Патент на изобретение №2174055

(54) ЗАГОТОВКА ДЛЯ ВОЛОЧЕНИЯ ФАСОННЫХ ПРОФИЛЕЙ

(57) Реферат:

Изобретение относится к области обработки металлов давлением и может быть использовано при волочении фасонных профилей из различных металлов и сплавов. Задача изобретения – повышение качества фасонных профилей и снижение энергетических затрат на деформацию. Заготовка выполнена с неравномерным по контуру сечения припуском на деформацию, причем припуск на прямолинейных участках контура, на участках контура с внешней кривизной, на участках с внутренней кривизной регламентируется математическими зависимостями, учитывающими ряд физических и геометрических параметров. Изобретение обеспечивает стабильный процесс волочения при минимальных энергетических затратах от формы и величины поля допусков заготовок. 5 ил., 1 табл.

Изобретение относится к области обработки металлов давлением и может быть использовано при изготовлении фасонных профилей из различных металлов и сплавов методом волочения.

При волочении фасонных профилей стабильность процесса, качество продукции и энергетические затраты на деформацию существенно зависят от величины припуска на деформацию и характера его распределения по контуру профиля. Опубликованные в печати принципы расчета припуска /абсолютного обжатия/ и построения контура заготовки не позволяют с достаточной точностью определить в точках контура величину припуска заготовки /Зверев В.В. О методе калибровки волок для фасонных профилей. Цветные металлы, 1951, N 2, стр. 43/.

Применение такой заготовки повышает энергетические затраты на деформацию и трудоемкость изготовления профилей.

Известная заготовка /Абдульманов Ф.З. Расчет калибровки инструмента при волочении фасонных профилей. Производственно-технический бюллетень. М., 1967, N 2, стр. 10-11/, применяемая при волочении стальных фасонных профилей, имеет припуск на деформацию, равный на прямолинейных участках контура
R = ( -1)R; (1)
на участках контура с внешней кривизной

на участках с внутренней кривизной

где R – припуск на деформацию /абсолютное обжатие/, – коэффициент вытяжки, – радиус кривизны контура в рассматриваемой точке, R – расстояние до центра деформации от рассматриваемой точки контура по нормали, проведенной к контуру профиля в этой же точке.

Центр деформации – геометрическое место точек, получающихся при сжатии контура, когда все они /точки контура/ одновременно приходят в движение по нормали к контуру и каждая из них движется с одинаковой скоростью до тех пор, пока не встретится с одной или одновременно с несколькими другими точками этого контура.

Использование указанной заготовки приводит при большом поле допуска и сложной конфигурации последней к нарушению стабильности процесса волочения, снижению качества и увеличению трудоемкости изготовления фасонных профилей высокой точности.

Целью настоящего изобретения является улучшение качества фасонных профилей и снижение энергетических затрат на деформацию.

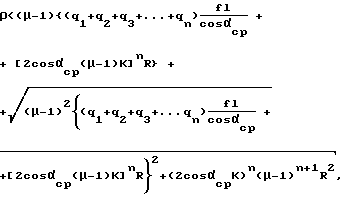

Поставленная цель достигается тем, что в заготовке, имеющей неравномерный по контуру сечения припуск на деформацию, припуск выполнен равным
на прямолинейных участках контура

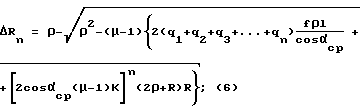

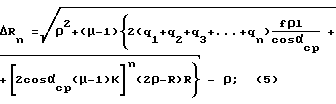

на участках контура с внешней кривизной

на участках контура с внутренней кривизной

где
q₁ = К;
q₂ = 2cos_cp(-1)К²;

n = 1, 2, 3, 4, 5, …, 10;
R_n – припуск на деформацию; F – площадь сечения готового профиля; S_к – площадь контактной поверхности; f – коэффициент внешнего трения, – коэффициент вытяжки, _cp – среднее арифметическое значение рабочего угла инструмента, – радиус кривизны контура профиля в рассматриваемой точке, R – расстояние от рассматриваемой точки контура до центра деформации по нормали, проведенной к контуру профиля в этой же точке, l – длина рабочей зоны волочильного инструмента.

Величина верхнего предельного отклонения параметра S_к равна площади поверхности калибрующей зоны инструмента, параметра l – длине калибрующей зоны.

На участках контура с внутренней кривизной при условии

т. е. при отрицательном значении подкоренного выражения в формуле (6), припуск не вычисляется, т.к. последний в этом случае практически не влияет на форму и размеры сечения заготовки.

На фиг. 1 показан фасонный профиль высокой точности, на фиг. 2 – элемент сечения фасонного профиля на фиг. 1, на фиг. 3 и 4 – припуски заготовки, вычисленные соответственно при n = 1 и n = 5, на фиг. 5 – припуск заготовки в зависимости от целого числа n.

Пример расчета припуска заготовки. Контур профиля на фиг. 1 задан в произвольно выбранных декартовых координатах x-y прямой
y = 13+0,18x
и плоскими кривыми

пересекающимися в точках 1, 10 и 18.

На фиг. 1 штрихпунктирной линией показан центр деформации.

В расчетах приняты следующие значения параметров: F = 455,20 мм²; = 1,2, f = 0,08, _cp = 0,1239 рад., l = 9,23 мм; S_к = 998,23 мм².

Расчетные точки контура и значения припусков в этих точках приведены в таблице
На фиг. 3 и 4 приведены припуски 3, вычисленные соответственно при n = 1 и при n = 5, и контуры готового профиля 1 и заготовки 2. Припуски 3 в расчетных точках контура 1 графически изображены в увеличенном масштабе.

Контур заготовки 2 находят следующим образом. В расчетных точках от контура 1 откладывают по нормали к последнему припуски 3 и полученные точки соединяют плавной кривой. Полученный контур задают с учетом технологичности изготовления волочильного инструмента и профиля отрезками прямой и дугами окружности.

Формулы (4-6) получены на основании энергетического баланса взаимодействия металла и деформирующего инструмента при волочении фасонных профилей. При увеличении целого числа n при постоянном коэффициенте вытяжки изменяются величина и характер распределения припуска по контуру сечения профиля и возрастают энергетические затраты на деформацию.

На фиг. 5 приведены кривые припусков 1 и 2 соответственно в точках контура 1 и 6 на фиг. 1 в зависимости от целого числа n. Припуски вычислены при постоянном коэффициенте вытяжки.

Минимальная величина целого числа n равна 1, максимальная 10. При n < 1 /n = 0/ припуск в точках контура 1, 10, 18 на фиг. 1 равен нулю. Отсутствие припуска приводит при волочении к утяжке металла в этих точках. При n > 10 величина припуска в любой точке контура профиля практически не зависит от параметра n /фиг. 5/.

Величину целого числа n выбирают в зависимости от пластических свойств деформируемого металла, формы и величины поля допуска заготовки, сложности профиля.

Предложенная заготовка обеспечивает стабильный процесс волочения фасонных профилей при минимальных энергетических затратах на деформацию независимо от формы и величины поля допуска заготовки.

При расчете припуска предыдущего перехода по формулам /4-6/ готовым профилем является заготовка 2 на фиг. 3 и 4.

Формула изобретения

Заготовка для волочения фасонных профилей, выполненная с неравномерным по контуру сечения припуском на деформацию, отличающаяся тем, что припуск выполнен равным на прямолинейных участках контура

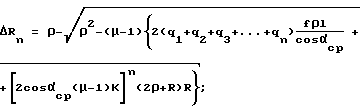

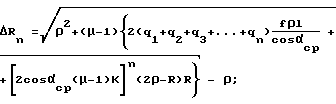

на участках контура с внешней кривизной

на участках контура с внутренней кривизной


q₁=K;
q₂=2 cos_cp(-1)K²;


n=1,2,3,4,…,10;
R_n – припуск на деформацию;
F – площадь сечения готового профиля;
S_k – площадь контактной поверхности;
f – коэффициент внешнего трения;
– коэффициент вытяжки;
_cp – среднее арифметическое значение рабочего угла инструмента;
– радиус кривизны контура профиля в рассматриваемой точке;
R – расстояние от рассматриваемой точки контура до центра деформации по нормали, проведенной к контуру профиля в этой же точке;
l – длина рабочей зоны волочильного инструмента.
