Патент на изобретение №2399800
|
||||||||||||||||||||||||||
(54) РАЗЪЕМНОЕ СОЕДИНЕНИЕ
(57) Реферат:
Изобретение относится к строительству, в частности к строительным панелям, в том числе сандвич-панелям, с применением вспениваемого утеплителя для разъемного механического соединения панелей друг с другом. Разъемное соединение содержит установленные в стыкуемых поверхностях панелей два полукорпуса с жестко закрепленным пальцем и поворотным крюком с рабочей криволинейной поверхностью. Поворотный крюк фиксируется в открытом положении базирующим пальцем, а стягивание поверхностей соединяемых панелей осуществляется эксцентриковым механизмом. В результате повышается надежность соединения. 2 ил.

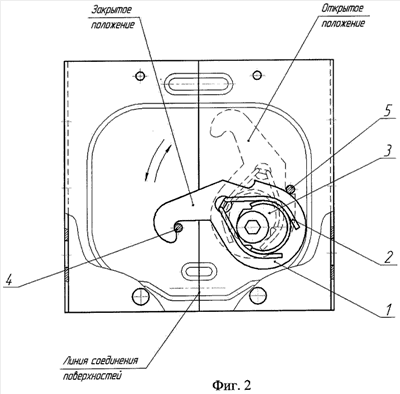

Известно разъемное соединение, содержащее установленные на стыкуемых поверхностях жестко закрепленный палец и накидной поворотный крюк с рабочей криволинейной поверхностью. Положение замка фиксируется поворотным пальцем с планкой [1]. Данное разъемное соединение наиболее близко к изобретению по технической сущности и достигаемому результату. Недостатком данного соединения является невозможность фиксации крюка в исходном состоянии (открытом), а также отсутствует возможность стяжки соединяемых поверхностей. Целью изобретения является повышение надежности соединения. Указанная цель достигается тем, что разъемное соединение, содержащее установленные в стыкуемых поверхностях два полукорпуса с жестко закрепленным пальцем и поворотным крюком с рабочей криволинейной поверхностью, поворотный крюк фиксируется в открытом положении базирующим пальцем, а стягивание поверхностей осуществляется эксцентриковым механизмом. На фиг.1 изображены два полукорпуса разъемного соединения; на фиг.2 – разъемное соединение в сборе. Разъемное соединение состоит из накидного поворотного крюка 1, пружины 2, эксцентрика 3, пальца 4 и базирующего пальца 5. Разъемное соединение размещают в стыкуемых поверхностях панелей и плит. Для выполнения соединения панели располагают встык, при помощи ключа поворачивают эксцентрик 3 вместе с поворотным крюком 1 против часовой стрелки так, что поворотный крюк 1 входит в зацепление с пальцем 4. Ключ поворачивают до упора, пока стягиваемые панели не сомкнуться. Эксцентрик 3 фиксируется на поворотном крюке 1 пружиной 2. Для разъединения панелей ключ поворачивают по часовой стрелке до упора, пока поворотный крюк 1 не упрется в базирующий палец 5. Предлагаемое разъемное соединение можно использовать в любых соединениях панелей и плит типа сандвич встык с применением вспениваемого утеплителя. Библиографические данные 1. 547564, кл. F16B 2/18, 02.06.1975.
Формула изобретения
Разъемное соединение, содержащие установленные в стыкуемых поверхностях два полукорпуса с жестко закрепленным пальцем и поворотным крюком с рабочей криволинейной поверхностью, отличающееся тем, что поворотный крюк фиксируется в открытом положении базирующим пальцем, а стягивание поверхностей осуществляется эксцентриковым механизмом.
РИСУНКИ
|
||||||||||||||||||||||||||
