Патент на изобретение №2399499

(54) ПРОТЕКТОР ШИНЫ ТРАНСПОРТНОГО СРЕДСТВА ПОВЫШЕННОЙ ПРОХОДИМОСТИ

(57) Реферат:

Протектор шины содержит рабочую поверхность с выступами и впадинами. Рабочая поверхность выполнена в виде центральной и двух симметричных периферийных зон. В центре центральной зоны расположена направляющая беговая дорожка, от которой к ее периферии отходят под углом 45-56° почвозацепы, которые в периферийных зонах расположены под прямым углом к беговой дорожке. Ширина центральной зоны равна удвоенной ширине любой из периферийных зон, при высоте выступов 10÷20 мм. Беговая дорожка выполнена в виде последовательности прямоугольных параллелепипедов. Технический результат – повышение проходимости транспортного средства при снижении травмирования им почвенно-растительного слоя при движении по сельскохозяйственным посевам. 1 ил.

Изобретение относится к области транспортного машиностроения и может быть использовано преимущественно при создании колесных движителей для транспортных средств повышенной проходимости.

Одной из проблем создания высокопроходимых движителей, используемых, например, в сельском хозяйстве, является проблема создания шины колеса, к которой предъявляются противоречивые требования. С одной стороны, она должна минимальным образом взаимодействовать на почвенно-растительном покрове, чтобы не травмировать посевы, а с другой – сцепление должно быть достаточно надежным, чтобы нести (или тянуть) сельхозоборудование и обеспечивать его функционирование.

Известно техническое решение, используемое на транспортных средствах повышенной проходимости, в т.ч. и вездеходах (см. патент РФ 2402560, кл. МПК B62D 61/100, 1995).

Недостатком данного устройства является недостаточная проходимость при движении по грунтам с несущей способностью менее 0,05 МПа.

Известно техническое решение (см. патент РФ 2122504, МПК B62D 57/00, опубл. 27.11.1998) – пневматическая шина с шириной профиля, превышающей его высоту, содержащая боковые стенки, беговую часть и борта. Внутреннее давление в шине составляет 0,005-0,05 МПа.

Недостатком известного решения является значительная деформация поверхности почвенно-растительного слоя в связи со значительной деформацией грунта и образованием колеи при движении.

Известно техническое решение (см. патент РФ на полезную модель 20061, кл. В60С 11/00, опубл. 20.10.2001 г. – прототип.) – протектор пневматической шины сверхнизкого давления, содержащий рабочую поверхность с выступами и впадинами и отношением суммарного объема резины выступов к общей поверхности беговой дорожки протектора, составляющего 0,12-0,95 см³ на см².

Недостатком известного технического решения является недостаточно надежное сцепление с грунтом, что снижает проходимость транспортного средства. Кроме того, его использование при сельхозработах на полях может приводить к значительным деформациям грунта и повреждению почвенно-растительного слоя.

Целью предлагаемого изобретения является устранение указанных недостатков, а именно повышение проходимости транспортного средства при снижении травмирования им почвенно-растительного слоя при движении по сельхозхозяйственным посевам.

Указанная цель достигается тем, что в известном техническом решении, содержащем рабочую поверхность с выступами и впадинами с коэффициентом насыщенности рисунка 0,1-0,2, согласно изобретению рабочая поверхность выполнена в виде центральной и двух симметричных периферийных зон, причем в центре центральной зоны расположена направляющая беговая дорожка, от которой к ее периферии отходят под углом 45-56° почвозацепы, которые в периферийных зонах расположены под прямым углом к беговой дорожке.

Кроме того, ширина центральной зоны равна удвоенной ширине любой из периферийных зон при высоте выступов 15÷20 мм, а беговая дорожка выполнена в виде последовательности прямоугольных параллелепипедов.

Указанная совокупность признаков проявляет новые свойства, заключающиеся в том, что благодаря вышеуказанному выполнению протектора шины возрастает общее сцепление колеса с почвой, а травмирование почвенно-растительного слоя снижается даже при движении транспортного средства на значительных скоростях.

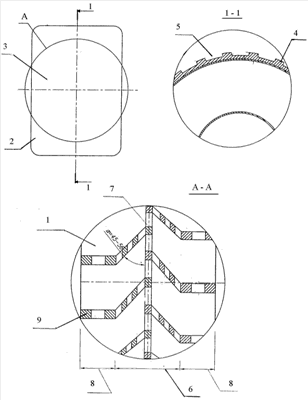

Предлагаемое техническое решение представлено на чертеже, где:

1 – протектор;

2 – шина;

3 – рабочая поверхность;

4 – выступы рабочей поверхности;

5 – впадины рабочей поверхности;

6 – центральная зона рабочей поверхности;

7 – направляющая беговая дорожка;

8 – периферийная зона рабочей поверхности;

9 – почвозацепы.

Протектор 1 является той составляющей шины 2, поверхность которой непосредственно контактирует с грунтом при движении транспортного средства. Протектор 1 включает рабочую поверхность 3 с выступами 4 и впадинами 5. В центральной зоне рабочей поверхности 6 расположена направляющая беговая дорожка 7. С центральной зоной 6 контактируют две периферийные зоны 8. От беговой дорожки 7 к периферийным зонам 8 отходят под углом 50° почвозацепы 9, которые в периферийных зонах 8 расположены под прямым углом к беговой дорожке 7. Ширина центральной зоны 6 равна удвоенной ширине любой из периферийных зон 8, а высота выступов 4 равна 18 мм, причем беговая дорожка 7 выполнена в виде последовательности прямоугольных параллелепипедов.

После монтажа шины с протектором 1 на транспортное средство оно готово к движению в т.ч. и по сельхозхозяйственным угодьям. При движении по полю рабочая поверхность 3 протектора 1 шины 2 контактирует с почвенно-растительным слоем. При этом прямолинейная устойчивость и управляемость транспортного средства обеспечивается за счет наличия центральной зоны 6 рабочей поверхности протектора, а именно направляющей беговой дорожки 7, выполненной в виде прямоугольных параллелепипедов.

Улучшение тягово-сцепных качеств достигается за счет применения почвозацепов, которые отходят от беговой дорожке 7 под углом 50°, а в периферийных зонах 8 расположены под прямым углом к ней.

Поскольку ширина центральной зоны 6 равна удвоенной ширине любой из периферийных зон 8 при высоте выступов 18 мм и коэффициенте насыщенности протектора 0,15, то наряду с удовлетворительными тягово-сцепными качествами происходит минимальное травмирование почвенно-растительного слоя, что повышает экологичность эксплуатации транспортного устройства.

Таким образом, использование предлагаемого изобретения позволит повысить проходимость транспортного средства и снизить травмирование почвенно-растительного слоя при его движении и тем самым повысить его экологичность.

Формула изобретения

Протектор шины транспортного средства повышенной проходимости, содержащий рабочую поверхность с выступами и впадинами, отличающийся тем, что рабочая поверхность выполнена в виде центральной и двух симметричных периферийных зон, причем в центре центральной зоны расположена направляющая беговая дорожка, от которой к ее периферии отходят под углом 45-56° почвозацепы, которые в периферийных зонах расположении под прямым углом к беговой дорожке, кроме того, ширина центральной зоны равна удвоенной ширине любой из периферийных зон, при высоте выступов 10÷20 мм, а беговая дорожка выполнена в виде последовательности прямоугольных параллелепипедов.

РИСУНКИ
