Патент на изобретение №2399452
|
||||||||||||||||||||||||||
(54) КЛЮЧ
(57) Реферат:
Изобретение касается ключей, используемых в мебельных и врезных замках, в транспортных средствах. В ключе, выполненном в виде плоского элемента поворота со сквозным отверстием и металлическим стержнем с фигурной бородкой, металлический стержень снабжен подвижным магнитным элементом для контакта с ферромагнитной деталью замочной скважины. Металлический стержень имеет продольную направляющую в виде сквозной щели для перемещения подвижного магнитного элемента. Подвижный магнитный элемент состоит из двух половин, соединенных винтом. Исключается самопроизвольное выпадение ключа из замочной скважины. 7 ил.

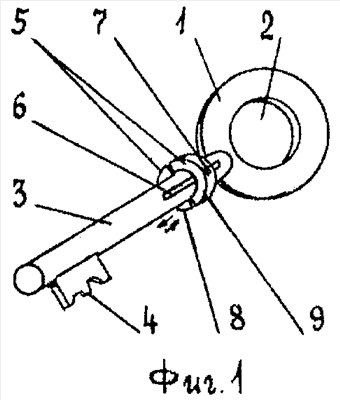

Изобретение касается ключей, используемых в мебельных и врезных замках, в транспортных средствах. Известен ключ, содержащий плоский элемент поворота со сквозным отверстием, металлический стержень с фигурной бородкой и магнитным элементом для обеспечения контакта с ферромагнитной деталью замочной скважины [1]. Такой ключ защищен от выпадения из замочной скважины, находящейся в горизонтальной плоскости, но выпадения ключа не исключено из скважины, лежащей в наклонной плоскости, например дверцы, открывающейся вниз, или в вертикальной плоскости, особенно в условиях тряски или вибрации. Задача изобретения заключается в повышении удобства в пользовании ключом. Технический результат достигается тем, что в ключе, содержащем плоский элемент поворота со сквозным отверстием, металлический стержень с фигурной бородкой и магнитным элементом для обеспечения контакта с ферромагнитной деталью замочной скважины, магнитный элемент выполнен подвижным в виде соединенных винтом двух половин и размещен с возможностью перемещения в направляющей, выполненной в металлическом стержне в виде сквозной щели. На фиг.1 изображен ключ с магнитным элементом, установленным на круглый стержень, общий вид; на фиг.2 и 3 показаны виды половин магнитного элемента, устанавливаемого на круглый стержень; на фиг.4 представлен ключ с магнитным элементом, установленным на плоский стержень; на фиг. 5 изображен вид на фиг.4 по А; на фиг. 6 и 7 показаны половины магнитного элемента, устанавливаемого на плоский стержень. Ключ содержит плоский элемент 1 поворота со сквозным отверстием 2 и металлический плоский или круглый в поперечном сечении стержень 3 с фигурной бородкой 4. Металлический стержень снабжен подвижным магнитным элементом 5 для контакта с ферромагнитной деталью (не показана) замочной скважины. Металлический стержень имеет продольную направляющую 6 в виде сквозной щели для перемещения подвижного магнитного элемента. Магнитный элемент состоит из двух, соединенных винтом 7, половин 8 и 9, расположенных по обе стороны сквозной щели. Изготавливают металлическую заготовку в виде стержня 3 с фигурной бородкой 4 и плоским элементом 1 поворота со сквозными отверстием 2. В стержне выполняют продольную направляющую 6 в виде сквозной щели, по обе стороны которой располагают половины 8 и 9 магнитного элемента 5, скрепляют их винтом (винтами) 7. При этом магнитный элемент имеет возможность перемещения вдоль направляющей с последующей его фиксацией (если таковая требуется) на стержне. Такой ключ удобен в пользовании. Самопроизвольное выпадение ключа из замочной скважины полностью исключается. Источник информации 1. US
Формула изобретения
Ключ, содержащий плоский элемент поворота со сквозным отверстием, металлический стержень с фигурной бородкой и магнитным элементом для обеспечения контакта с ферромагнитной деталью замочной скважины, отличающийся тем, что магнитный элемент выполнен подвижным в виде соединенных винтом двух половин и размещен с возможностью перемещения в направляющей, выполненной в металлическом стержне в виде сквозной щели.
РИСУНКИ
|
||||||||||||||||||||||||||
3962695 А, 1976.
