Патент на изобретение №2398219
|
||||||||||||||||||||||||||
(54) ПОЛУПРОВОДНИКОВЫЙ ГАЗОАНАЛИЗАТОР
(57) Реферат:
Изобретение относится к области газового анализа, в частности к детектирующим устройствам, применяемым для регистрации и измерения содержания микропримесей аммиака и других газов. Газоанализатор согласно изобретению содержит полупроводниковое основание, выполненное из поликристаллической пленки антимонида индия, легированного теллуридом цинка, нанесенной на электродную площадку пьезо-кварцевого резонатора, которая служит подложкой. Изобретение обеспечивает повышение чувствительности датчика и технологичность его изготовления. 3 ил.
Изобретение относится к области газового анализа, в частности к детектирующим устройствам, применяемым для регистрации и измерения содержания микропримесей аммиака и других газов. Изобретение может быть использовано для решения задач экологического контроля. Известен датчик (детектор) по теплопроводности, действие которого основано на различии между теплопроводностью паров вещества и газа-носителя (Вяхирев Д.А., Шушукова А.Ф. Руководство по газовой хроматографии. М.: Высш. школа, 1987). Однако чувствительность такого датчика (детектора) ограничивается на вещества с теплопроводностью, близкой к теплопроводности газа-носителя. Например, при использовании этого датчика для анализа аммиака точность определения невысока.

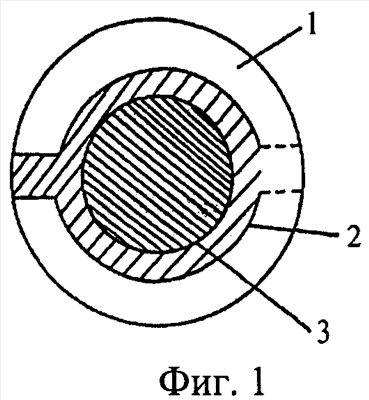

Ближайшим техническим решением к изобретению является датчик влажности газов, состоящий из полупроводникового основания, выполненного в виде поликристаллической пленки селенида цинка, легированного арсенидом галлия, с нанесенными на ее поверхность металлическими электродами и непроводящей подложки (Патент РФ Недостатком этого известного устройства является его недостаточная чувствительность при контроле микропримесей аммиака. Задачей изобретения является повышение чувствительности и технологичности изготовления датчика. Указанный технический результат достигается тем, что в известном газовом датчике, содержащем полупроводниковое основание и непроводящую подложку, полупроводниковое основание выполнено в виде поликристаллической пленки антимонида индия, легированного теллуридом цинка, а подложкой служит электродная площадка пьезокварцевого резонатора. Сущность изобретения поясняется чертежами, где представлены: на фиг.1 – конструкция заявляемого датчика, на фиг.2 – кривая зависимости величины адсорбции аммиака от температуры, на фиг.3 – градуировочная кривая зависимости изменения электропроводности ( Датчик состоит из полупроводникового основания 1, выполненного в виде поликристаллической пленки антимонида индия, легированного теллуридом цинка, нанесенной на электродную площадку (2) пьезокварцевого резонатора 3 (фиг.1). Принцип работы такого датчика основан на адсорбционно-десорбционных процессах, протекающих на полупроводниковой пленке, нанесенной на электродную площадку пьезокварцевого резонатора, и вызывающих изменение его электропроводности. Работа датчика осуществляется следующим образом. Датчик помещают в находящуюся при комнатной температуре камеру (ею может быть обычная стеклянная трубка), через которую пропускают (или в которой выдерживают) анализируемый на содержание аммиака газ. При контакте пропускаемого газа с поверхностью полупроводниковой пленки InSb(ZnTe) происходит избирательная адсорбция молекул NH3 и увеличение электропроводности пленки. По величине изменения электропроводности с помощью градуировочных кривых можно определить содержание аммиака в исследуемой среде. Из анализа приведенной на фиг.3 типичной градуировочной кривой, полученной с помощью заявляемого датчика и выражающей зависимость изменения электропроводности от содержания аммиака Малые габариты устройства (рабочий объем менее 0,2 см3) в сочетании с малой массой пленки-адсорбента позволяют снизить постоянную датчика по времени до 10-20 мс. Конструкция заявляемого датчика позволяет также улучшить и другие его характеристики: быстродействие, регенерируемость, способность работать не только в статическом, но и динамическом режиме.
Формула изобретения
Полупроводниковый газовый датчик, содержащий полупроводниковое основание и непроводящую подложку, отличающийся тем, что полупроводниковое основание выполнено из поликристаллической пленки антимонида индия, легированного теллуридом цинка, а подложкой служит электродная площадка пьезокварцевого резонатора.
РИСУНКИ
|
||||||||||||||||||||||||||
3. С.75), позволяющий определять содержание аммиака с большей чувствительностью. Однако он сложен по конструкции и механизму получения отклика на присутствие определяемого компонента: включает в качестве преобразователя-полупроводника оксид металла (SnO2, In2O3, Nb2O5) и нанесенный на его поверхность адсорбционный слой специального материала, дающий названный отклик. Для получения отклика необходимы такие дополнительные операции, как нагревание оксида до 200-400°C, так как при комнатной температуре он является диэлектриком и не проводит электрический ток, хемосорбция на нагретой поверхности кислорода воздуха, сопровождающаяся образованием отрицательно заряженных ионов O2
–, О– и взаимодействием последних с определяемым газом (его окислением). Таким образом, электропроводность полупроводникового (оксидного) слоя в воздухе определяется не непосредственно содержанием определяемого газа, а степенью заполнения поверхности хемосорбированным кислородом, которая в свою очередь изменяется пропорционально концентрации определяемого газа.
) полупроводниковой пленки в процессе адсорбции при температуре 30°C от начального давления NH3(PNHз). Последняя наглядно демонстрирует его чувствительность.
, следует: заявляемый датчик при существенном упрощении технологии его изготовления позволяет определять содержание аммиака с чувствительностью, в несколько раз превышающей чувствительность известных датчиков [2, 3].
