Патент на изобретение №2398085
|
||||||||||||||||||||||||||
(54) БЛОК СПИРАЛЕЙ ДЛЯ МОБИЛЬНОГО ЗАГРАЖДЕНИЯ И ПЛАТФОРМА ДЛЯ ЕГО ТРАНСПОРТИРОВКИ, РАЗВЕРТЫВАНИЯ И СБОРКИ
(57) Реферат:
Изобретение относится к мобильным заграждениям на основе спиралей из колючей ленты, предназначенным для быстрого блокирования участка местности в военных и иных целях. Блок спиралей для мобильного заграждения содержит три спирали одинакового диаметра из колючей ленты, ориентированные относительно друг друга в форме треугольной призмы, причем соседние витки каждой спирали попарно соединены между собой в точках, равномерно распределенных по окружности витка; и расположены на одной прямой по длине спирали, задние и передние торцы спиралей жестко соединены соответственно с задней и передней рамами, все витки соседних спиралей попарно соединены между собой в точках их соприкосновения, а точки соединения соседних спиралей между собой и ближайшие к ним точки соединения соседних витков каждой отдельной спирали отстоят друг от друга на одинаковом расстоянии. В сквозное отверстие примерно треугольной формы между спиралями введен фиксирующий элемент в форме тяги, разъемно соединенной одним концом с помощью чеки с передней рамой и разъемно соединенной с помощью чеки с задней рамой. Также описана платформа для транспортировки мобильного заграждения из блока спиралей. Технический результат: сокращение металлоемкости, упрощение конструкции и расширение возможностей ее использования. 2 н.п. ф-лы, 3 ил.
Изобретение относится к мобильным заграждениям на основе спиралей из колючей ленты, предназначенным для быстрого блокирования участка местности в военных и иных целях. Широко известно выполнение таких заграждений из трех спиралей, соединенных друг с другом в форме треугольной призмы, сбрасываемых из кузова грузового автомобиля или специального прицепа и растягиваемых на местности (например, пат. США Наиболее близким к предлагаемому техническим решением является блок спиралей для мобильного заграждения и транспортное средство для его доставки и развертывания (пат. России Однако этот блок помещен в контейнер, верхняя спираль продета на горизонтальную консоль с загнутым вниз концом и частично висит на ней, низ и боковые стороны блока спиралей опираются на днище транспортного средства, покрытое стальным листом, заграждение заправлено, сжато и закрыто в контейнер, что обусловливает использование каждого контейнера на транспортном средстве конкретного типа, консоль с подкосом и подпорной стенкой и сам контейнер имеют большую металлоемкость, контейнерный вариант затрудняет действия личного состава при эксплуатации, а также сохранение качества спиралей по мере их многократного использования, отсутствует возможность перемещения блока спиралей с эстакады на платформу с применением грузоподъемных механизмов или вручную и обратно. Настоящее изобретение предусматривает достижение технического результата, состоящего в придании блоку спиралей мобильного заграждения полной автономности к погрузке, разгрузке грузоподъемным механизмом, перевозке, разворачиванию с платформы для транспортировки и с платформы любого соответствующего транспортного средства. Сущность изобретения заключается в том, что в сквозное отверстие между тремя спиралями введен фиксирующий элемент в форме тяги, разъемно соединенной на одном конце с помощью горизонтальной чеки с передней рамой и разъемно соединенной на другом конце с помощью чеки с задней рамой. Известно также транспортное средство для перевозки и развертывания мобильного заграждения (пат. России Это транспортное средство обладает ограниченными функциональными свойствами. Его конструкция не рассчитана для установки на любое транспортное средство. Блок спиралей устанавливается только в контейнер достаточно сложной конструкции и материалоемкости, что не позволяет создавать резерв таких блоков в контейнерах для массового применения. Технический результат настоящего изобретения в отношении платформы для транспортировки мобильного заграждения из блока спиралей состоит в придании конструкции функции самостоятельной обоймы для блока спиралей, не привязанной к конкретному транспортному средству, сокращении металлоемкости, упрощении конструкции и расширении возможностей ее использования. Сущность изобретения заключается, в том, что: 1) Блок спиралей для мобильного заграждения, содержащий три спирали одинакового диаметра из ключей ленты, ориентированные относительно друг друга в форме треугольной призмы, причем соседние витки каждой спирали попарно соединены между собой в точках, равномерно распределенных по окружности витка и расположены на одной прямой по длине спирали, задние и передние торцы спиралей жестко соединены соответственно с задней и передней рамами, все витки соседних спиралей попарно соединены между собой в точках их соприкосновения, а точки соединения соседних спиралей между собой и ближайшие к ним точки соединения соседних витков каждой отдельной спирали отстоят друг от друга на одинаковом расстоянии, отличается тем, что в сквозное отверстие примерно треугольной формы между спиралями введен фиксирующий элемент в форме тяги, разъемно соединенной одним концом с помощью чеки с передней рамой и разъемно соединенной с помощью чеки с задней рамой. 2) Платформа для транспортировки мобильного заграждения из блока спиралей, в котором три связанные друг с другом спирали из колючей ленты ориентированы относительно друг друга в форме треугольной призмы с рамами, жестко соединенными с их торцами, отличается тем, что платформа выполнена в виде решетчатой конструкции с бортовыми ограждениями на передней и двух боковых сторонах и с продольными направляющими элементами в основании, по два из которых проходят под каждой из нижних спиралей, а еще один в середине приподнят в качестве разделительного барьера между нижними спиралями, причем переднее бортовое ограждение разъемно соединено с помощью чеки с передним концом фиксирующего элемента блока спиралей. Конструкция и принцип их работы иллюстрируется чертежами, на которых: фиг.1 – блок спиралей, продольный разрез; фиг.2 – платформа с установленным на ней блоком спиралей, общий вид; фиг.3 – платформа с блоком спиралей, вид сзади. Блок спиралей (фиг.1) состоит из трех спиралей 1, 2, 3, зажатых между передней рамой 4 и задней рамой 5 с помощью фиксирующего элемента в форме тяги 6, продеваемой в сквозное отверстие 7 между спиралями (показано штриховкой на фиг.3). Название «передняя рама» и «задняя рама» объясняется положением рам при транспортировке блока спиралей, его развертывании и сборке. Положение задней рамы 5 фиксируется на тяге 6 с помощью чеки, вставляемой в отверстия 8 тяги 6. Передняя рама 4 аналогично фиксируется относительно тяги 6 с помощью чеки, вставляемой в отверстия 9. В таком виде спирали зажаты в блок, удобный для транспортировки. Конструкция передней и задней рам условно показана на фиг.2 и 3. Она может быть различной, поскольку ее назначение – лишь обеспечить надежное удержание сжатых спиралей с передней и задней сторон блока. Обе рамы жестко соединены с торцами спиралей. Как показано на фиг.3, это соединение задней рамы со спиралями выполнено в точках А. Б, В, Г, Д, Е. Соединение спиралей с передней рамой выполнено аналогичным образом. В центре каждой из рам 4, 5 имеются соответственно втулки 10, 11 для пропускания тяги 6. Задняя рама 5 содержит на выступающих вниз концах кронштейны 12, 13, упертые в ловители 14, 15. При развертывании блока спиралей эти кронштейны, поворачиваясь вокруг осей ловителей, расцепляются от них, и рама падает на поверхность земли. Платформа для размещения блока спиралей представляет собой решетчатую конструкцию с бортовыми ограждениями, выполненную, например, из трубчатого металлического профиля. Она сдержит основание 16, на котором закреплены с помощью стоек 17 (на чертежах условно снабжена обозначением позиции только одна стойка) продольные направляющие элементы 18, 19, 20, 21, 22, на два из которых (18 и 19) опирается нижняя спираль 2, на другие два (21 и 22) опирается нижняя спираль 3, а средний элемент 20 приподнят по сравнению с элементами 18, 19, 21 и 22, служит разделительным барьером между спиралями 2 и 3 и не позволяет блоку спиралей сдвигаться в стороны при транспортировке, развертывании и сборке. Платформа имеет также бортовые ограждения 23, 24 и передний упор 25. Для скрепления блока спиралей с платформой тяга 6 имеет на переднем конце еще одно отверстие 26 (показано на фиг.1). При установке блока спиралей на платформе передний конец тяги 6 проходит через отверстие в переднем упоре 25 и в отверстие 26 вставляется чека. Придание блоку спиралей мобильного заграждения полной автономности позволяет кантовать его вокруг тяги, погружать-разгружать подъемными механизмами, транспортировать и развертывать с платформы любого транспортного средства с металлическим покрытием.
Формула изобретения
1. Блок спиралей для мобильного заграждения, содержащий три спирали одинакового диаметра из колючей ленты, ориентированные относительно друг друга в форме треугольной призмы, причем соседние витки каждой спирали попарно соединены между собой в точках, равномерно распределенных по окружности витка и расположены на одной прямой по длине спирали, задние и передние торцы спиралей жестко соединены соответственно с задней и передней рамами, все витки соседних спиралей попарно соединены между собой в точках их соприкосновения, а точки соединения соседних спиралей между собой и ближайшие к ним точки соединения соседних витков каждой отдельной спирали отстоят друг от друга на одинаковом расстоянии, отличающийся тем, что в сквозное отверстие примерно треугольной формы между спиралями введен фиксирующий элемент в форме тяги, разъемно соединенной одним концом с помощью чеки с передней рамой и разъемно соединенной с помощью чеки с задней рамой. 2. Платформа для транспортировки мобильного заграждения из блока спиралей, в котором три связанные друг с другом спирали из колючей ленты ориентированы относительно друг друга в форме треугольной призмы с рамами, жестко соединенными с их торцами, отличающаяся тем, что платформа выполнена в виде решетчатой конструкции с бортовыми ограждениями на передней и двух боковых сторонах и с продольными направляющими элементами в основании, по два из которых проходят под каждой из нижних спиралей, а еще один в середине приподнят в качестве разделительного барьера между нижними спиралями, причем переднее бортовое ограждение разъемно соединено с помощью чеки с передним концом фиксирующего элемента блока спиралей.

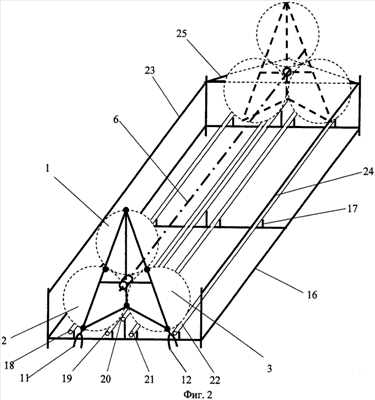

РИСУНКИ
|
||||||||||||||||||||||||||
4744708 от 1988 г., Е04Н 17/26). В нем спирали объединены в отдельных точках с помощью системы стержней и скоб, не позволяющей рассматривать соединенные таким образом спирали в качестве единого блока для эффективного и многократного его применения. Такая конструкция не обеспечивает достаточной жесткости системы спиралей как в развернутом, так и в транспортном состоянии.
