Патент на изобретение №2397403
|
||||||||||||||||||||||||||
(54) ЭЛАСТИЧНАЯ ОБОЛОЧКА ДЛЯ ГЕРМЕТИЗАЦИИ ТРУБОПРОВОДОВ
(57) Реферат:

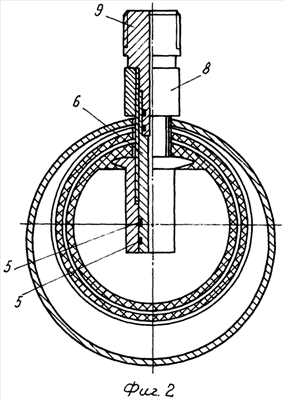

Изобретение относится к ремонту трубопроводного транспорта и предназначено для перекрытия трубопроводов в нефтеперерабатывающей промышленности, а также для перекрытия магистральных трубопроводов, водопроводов и канализационных сетей. Эластичная оболочка для герметизации трубопроводов содержит на цилиндрической части отверстие со втулкой и патрубок. Втулка жестко закреплена в стенке упомянутой цилиндрической части. Патрубок вертикально закреплен во втулке для накачивания сжатым воздухом. Конец 6 патрубка выступает наружу за стенку трубопровода и на этом конце смонтирована гайка 8. В гайку 8 ввернут второй патрубок 9. Изобретение направлено на повышение безопасности работы при установке эластичной оболочки в трубопровод, на упрощение конструкции и повышение надежности крепления эластичной оболочки. 3 ил.
Изобретение относится к конструкции эластичных оболочек, предназначенных для перекрытия трубопроводов при ремонте и профилактических работах с целью предотвращения аварийных ситуаций, и может быть использовано в нефтегазовой и нефтеперерабатывающей промышленности, а также на магистральных и технологических нефтепроводах, водопроводах и канализационных сетях. Известно заглушающее резинокордное устройство для перекрытия трубопроводов (см. патент RU Недостатком известного устройства является наличие трубного штуцера, расположенного в одной из торцевых стенок, что не обеспечивает достаточную производительность, удобство в работе и безопасность обслуживания. Известно также заглушающее резинокордное устройство для перекрытия трубопроводов и способ его изготовления (см. патент RU Недостатком известного устройства является сложность крепления трубного штуцера к торцевой стенке, крепление трубного штуцера в торцевой стенке создает неудобства и опасность получения травмы при установке и извлечении после ремонта оболочки с открытого конца трубопровода, т.к. при превышении давления в процессе ремонта и после его окончания оболочку может выдавить из трубопровода и нанести увечье работнику, при удалении остатков нефти и газа в трубопроводе образующийся вакуум может втянуть работника в трубопровод. Наиболее близкой по совокупности существенных признаков и достигаемому техническому результату – прототипом является эластичная оболочка и способ ее установки в трубопроводе (см. патент RU Способ заключается в том, что после введения эластичной оболочки в трубопровод угловой штуцер вводится в отверстие стенки трубопровода и фиксируется гайкой, после чего штуцер, установленный на эластичной оболочке, смещается относительно углового штуцера, закрепленного на трубопроводе, на 10-180°. Недостатком известного прототипа является сложность конструкции крепления штуцера к эластичной оболочке и углового штуцера к трубопроводу, что приводит к неудобствам и большой трудоемкости при установке эластичной оболочки в трубопроводе, в особенности в трубопроводах малых диаметров от 100 до 350 мм. В трубопроводах малых диаметров гибкий рукав, находящийся между накачанной эластичной оболочкой и трубопроводом, не позволяет обеспечить необходимую герметичность. Задачей предлагаемого изобретения является упрощение конструкции подачи сжатого воздуха в эластичную оболочку, техническим результатом которого будет устранение указанных недостатков, повышение безопасности, повышение надежности крепления патрубков при установке и накачивании эластичной оболочки в трубопроводах малых диаметров. Для достижения указанного технического результата эластичная оболочка, содержащая на цилиндрической части отверстие со втулкой, жестко закрепленной в стенке цилиндрической части, и патрубок, вертикально установленный во втулке для накачивания сжатым воздухом, отличается тем, что на конец патрубка, выступающим наружу за стенку трубопровода, смонтирована гайка, в которую ввернут второй патрубок. Стенки патрубков имеют небольшую толщину, которая к тому же уменьшается в месте соединения двух патрубков из-за внутренней и наружной резьбы, поэтому соединение получается недостаточно надежным. Поэтому предлагается в месте вворачивания второго патрубка в первый смонтировать гайку, которая обеспечит надежность крепления двух патрубков. Сущность изобретения поясняется чертежами: фиг.1 – общий вид эластичной оболочки в трубопроводе до накачивания; фиг.2 – общий вид эластичной оболочки в трубопроводе с закрепленной на патрубке гайкой; фиг.3 – общий вид эластичной оболочки в трубопроводе после накачивания. Эластичная оболочка 1 (фиг.1) содержит в стенке 2 цилиндрической части втулку 3, в которую установлен патрубок 4, герметизированный уплотнительными кольцами 5, конец 6 которого выходит через отверстие в стенке трубопровода 7 наружу. На конец 6 патрубка 4 смонтирована гайка 8 (фиг.2), а в гайку 8 и патрубок 4 ввернут патрубок 9. Работа по герметизации проводится следующим образом. Эластичная оболочка 1 с патрубком 4 устанавливается в трубопровод 7 и через отверстие в стенке трубопровода 7 конец 6 патрубка 4 выводится наружу и на него монтируется гайка 8, затем вворачивается патрубок 9, подсоединяется система накачивания и производится накачивание сжатым воздухом эластичной оболочки 1 до полной герметизации трубопровода 7 (фиг.3). Использование предлагаемого изобретения позволит исключить дополнительную операцию по укреплению патрубков перед накачиванием.
Формула изобретения
Эластичная оболочка для герметизации трубопроводов, содержащая на цилиндрической части отверстие с втулкой, жестко закрепленной в стенке цилиндрической части, и патрубок, вертикально закрепленный во втулке для накачивания сжатым воздухом, отличающаяся тем, что на конце патрубка, выступающего наружу за стенку трубопровода, смонтирована гайка, в которую ввернут второй патрубок.
РИСУНКИ
|
||||||||||||||||||||||||||
2179682 С2, МКИ F16L 55/128, опубл. 20.02.2002 г. Бюл.
