Патент на изобретение №2396694
|
||||||||||||||||||||||||||
(54) СИСТЕМА АВТОНОМНОГО ЭЛЕКТРОПИТАНИЯ
(57) Реферат:
Изобретение относится к электротехнике и может быть использовано для электропитания объектов. Технический результат состоит в повышении надежности. Система автономного электропитания увеличивает время работы благодаря введению блока из двух автоматических расцепителей и устройства подзарядки батареи. Первый и второй выход синхронного генератора с возбудителем соединен с первым и вторым входом блока из двух автоматических расцепителей, имеющего третий вход и первый и второй выходы, соответственно соединенные с выходом блока автоматической регулировки питания и через устройство подзарядки батареи – с первым и вторым входами аккумуляторной батареи. 1 ил.

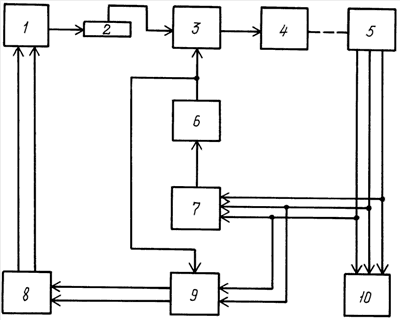

Изобретение относится к области электротехники и может быть использовано для электропитания объектов. Известна система автономного электропитания, изложенная в книге В.Е.Китаев «Электротехника с основами промышленной электроники». М.: Высшая школа, 1985, стр.138-140. В ней с помощью электродвигателя постоянного тока, питаемого от источника постоянного тока, который может быть и аккумуляторной батареей, осуществляется вращение вала синхронного генератора с возбудителем. Ток с выхода источника постоянного тока регулируется с помощью реостата, а трехфазное напряжение от синхронного генератора поступает к узлам потребления. Однако система требует постоянного подключения источника постоянного тока. Известна система автономного электропитания, изложенная в патенте С помощью предлагаемой системы увеличивается время работы. Достигается это введением блока из двух автоматических расцепителей и устройства подзарядки батареи. На чертеже и в тексте приняты следующие обозначения: 1 – аккумуляторная батарея; 2 – реостат; 3 – автоматический расцепитель; 4 – электродвигатель постоянного тока; 5 – синхронный генератор с возбудителем; 6 – блок автоматической регулировки питания; 7 – трехфазный выпрямитель с сглаживающим фильтром; 8 – устройство подзарядки батареи; 9 – блок из двух автоматических расцепителей; 10 – потребляемые узлы, при этом первый, второй и третий выходы синхронного генератора с возбудителем 5 соединены соответственно с первым, вторым и третьим входами потребляемых узлов 10 и трехфазного выпрямителя с сглаживающим фильтром 7, выход которого соединен через блок автоматической регулировки питания 6 с первым входом автоматического расцепителя 3, имеющего второй вход и выход, соответственно соединенные через реостат 2 с выходом аккумуляторной батареи и с входом электродвигателя постоянного тока 4, жестко связанного с синхронным генератором с возбудителем 5, первый и второй выходы которого соединены также с первым и вторым входами блока из двух автоматических расцепителей 9, имеющего третий вход и первый и второй выходы, соответственно соединенные с выходом блока автоматической регулировки питания 6 и через устройство подзарядки батареи 8 с первым и вторым входами аккумуляторной батареи 1. Работа системы осуществляется следующим образом. С помощью аккумуляторной батареи 1 осуществляется подача постоянного тока через реостат 2, автоматический расцепитель 3 в электродвигатель постоянного тока 4, жестко связанный с синхронным генератором с возбудителем 5. Последний выдает трехфазное переменное напряжение в потребляемые узлы 9 и в трехфазный выпрямитель с сглаживающим фильтром 7. С помощью автоматического расцепителя 3 осуществляется подключение его входа к выходу блока автоматической регулировки питания 6, после чего вал электродвигателя продолжает вращаться, что дает возможность с помощью блока автоматической регулировки питания 6 удерживать в течение некоторого времени постоянное вращение вала без подключения батареи. При падении напряжения на выходе выпрямителя 7 ниже регулируемого автоматический расцепитель 3 отключит свой второй вход от выхода блока автоматической регулировки 6, где напряжение также упадет и снова подключит первый вход к выходу аккумуляторной батареи 1. В результате напряжение на выходе выпрямителя 7 и блока автоматической регулировки питания 6 увеличится, что также зафиксирует блок из двух автоматических расцепителей 9, который сработает и подключит две фазы с синхронного генератора с возбудителем 5 к устройству подзарядки батареи 8, выдающему «плюс» и «минус» выпрямленного напряжения к аккумуляторной батарее 1. При этом осуществляется подзарядка в периоды отсутствия разрядки. Пример исполнения устройства подзарядки батареи представлен в книге М.А. Шустов «Контроль и защита источников питания». М.: Издательство Дом Додэка-XXI «Альтекс», 2007, стр.152, где периодически осуществляется подзаряд батареи. Пример исполнения автоматического расцепителя, в том числе и входящего в состав блока 9, представлен в книге «Электротехника и основы электроники» Е.С.Траубе и В.Г.Миргородского, 1085, стр.142-143. К выходу блока 9 можно также подключить зарядное устройство с дополнительным аккумулятором. Таким образом, обеспечивается бесперебойная работа системы, что увеличивает экономический эффект.
Формула изобретения
Система автономного электропитания, состоящая из источника постоянного тока, реостата, автоматического расцепителя, электродвигателя постоянного тока, синхронного генератора с возбудителем, блока автоматической регулировки питания, трехфазного выпрямителя с сглаживающим фильтром и потребляемых узлов, где выход источника постоянного тока через реостат соединен с вторым входом автоматического расцепителя, имеющего выход и первый вход, соответственно соединенные с входом электродвигателя постоянного тока и через блок автоматической регулировки питания – с выходом трехфазного выпрямителя с сглаживающим фильтром, первый, второй и третий входы которого соответственно соединены с первым, вторым и третьим входами потребляемых узлов, а также с первым, вторым и третьим выходами синхронного генератора с возбудителем, отличающаяся тем, что вводятся блок из двух автоматических расцепителей и устройство подзарядки батареи, при этом первый и второй выходы синхронного генератора с возбудителем соединены с первым и вторым входами блока из двух автоматических расцепителей, имеющего третий вход и первый и второй выходы, соответственно соединенные с выходом блока автоматической регулировки питания и через устройство подзарядки батареи – с первым и вторым входами аккумуляторной батареи.
РИСУНКИ
|
||||||||||||||||||||||||||
2284644, автор Часовской А.А., от 27.09.2006, бюл.
