Патент на изобретение №2396606

(54) МОДЕЛЬ МАНТИИ С ТВЕРДЫМ ЯДРОМ В СРЕДЕ ЖИДКОГО МЕТАЛЛА

(57) Реферат:

Изобретение относится к области астрофизики, а именно к моделированию дрейфа ядра планеты. Модель мантии с твердым ядром включает содержащий жидкость резервуар с вертикальной осью симметрии и ядро, подвешенное на гибком элементе. В качестве жидкости применена ртуть, которая покрыта диафрагмой. Диафрагма касается стенок резервуара и имеет центральное отверстие, ограничивающее свободную поверхность ртути. Ядро имеет ось симметрии и погружено в ртуть частично. Верхняя часть ядра соединена с нижней его частью стержнем, меньшим по диаметру, чем эти части, и проходящим через отверстие диафрагмы. Момент массы ядра относительно нижнего конца гибкого элемента больше аналогичного момента массы вытесненной жидкости. Каждый из указанных моментов равен произведению соответствующей массы на минимальное расстояние от центра этой массы до гибкого элемента. Техническим результатом изобретения является демонстрация влияния магнитного поля на дрейф твердого ядра планеты. 11 з.п. ф-лы, 8 ил.

Текст описания приведен в факсимильном виде.

Формула изобретения

1. Модель мантии с твердым ядром, включающая содержащий жидкость резервуар с вертикальной осью симметрии и ядро, подвешенное на гибком элементе, отличающаяся тем, что жидкость является жидким металлом и покрыта диафрагмой, диафрагма касается стенок резервуара и имеет центральное отверстие, ограничивающее свободную поверхность жидкости, ядро имеет ось симметрии и погружено в жидкость частично, верхняя часть ядра соединена с нижней его частью стержнем, меньшим по диаметру, чем эти части, и проходящим через отверстие диафрагмы, а момент массы ядра относительно нижнего конца гибкого элемента больше аналогичного момента массы вытесненной жидкости, причем каждый из указанных моментов равен произведению соответствующей массы на минимальное расстояние от центра этой массы до гибкого элемента.

2. Модель мантии по п.1, отличающаяся тем, что в качестве жидкого металла применена ртуть, заполняющая резервуар менее чем на три четверти от его объема.

3. Модель мантии по п.1, отличающаяся тем, что верхняя часть ядра выполнена в форме цилиндра с полостью и с поперечной перекладиной, проходящей через диаметрально расположенные отверстия в боковой стенке полости, а гибкий элемент соединен с перекладиной.

4. Модель мантии по п.3, отличающаяся тем, что гибкий элемент соединен с перекладиной через промежуточное звено, одетое на перекладину.

5. Модель мантии по п.3, отличающаяся тем, что цилиндр снабжен дополнительной перекладиной, которая расположена над резервуаром и своими концами перекрывает края горловины резервуара.

6. Модель мантии по п.1, отличающаяся тем, что нижняя часть ядра включает постоянный магнит.

7. Модель мантии по п.6, отличающаяся тем, что постоянный магнит составлен из дисков с общей осью симметрии.

8. Модель мантии по п.7, отличающаяся тем, что средний диск выполнен из магнитотвердого материала, например сплава неодим-железо-бор, крайние диски – из магнитомягкого материала, например железа.

9. Модель мантии по п.1, отличающаяся тем, что нижняя поверхность диафрагмы выполнена плоской.

10. Модель мантии по п.1, отличающаяся тем, что диафрагма и свободная поверхность ртути покрыты слоем водного раствора серной кислоты.

11. Модель мантии по п.1, отличающаяся тем, что гибкий элемент представляет собой нить.

12. Модель мантии по п.11, отличающаяся тем, что в качестве нити использовано волокно, например из нейлона.

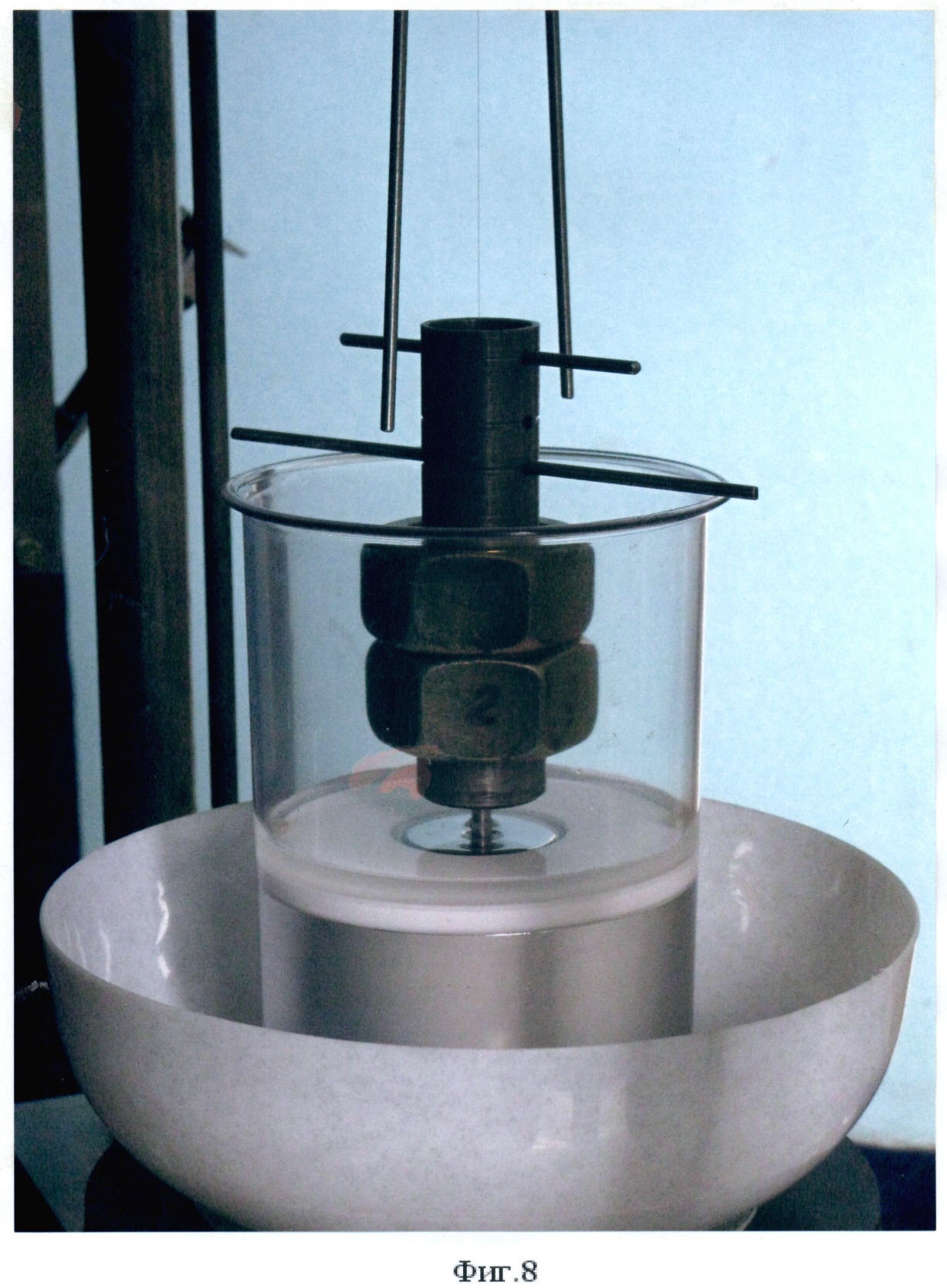

РИСУНКИ
