Патент на изобретение №2396600
|
||||||||||||||||||||||||||
(54) ПРИБОР ЭКСПЕРТНЫЙ ДЛЯ КОНТРОЛЯ ПОДЛИННОСТИ АКЦИЗНЫХ И СПЕЦИАЛЬНЫХ МАРОК, ЗАЩИЩЕННЫХ БУМАГ И ДОКУМЕНТОВ
(57) Реферат:

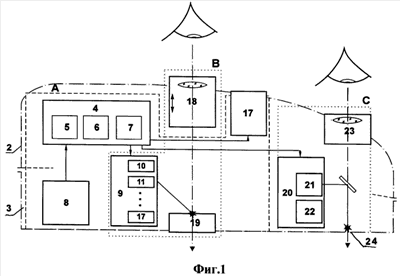

Изобретение относится к средствам для неразрушающего контроля, исследования и распознавания объектов и может быть использовано в банковской технике и криминалистике для идентификации и контроля подлинности ценных бумаг и документов. Техническим результатом является обеспечение компактности и автономности работы устройства в стационарных и полевых условиях для исследования подлинности ценных бумаг. Устройство состоит из разъемного корпуса 1, в форме компьютерной мыши, в котором смонтированы модуль А контроля, основной оптический узел В и дополнительный оптический ретрорефлекторный модуль С для исследования антистоксовой защиты ценного документа, модуль А контроля содержит плату 4 управления с переключателем рода работ и органами управления источниками света. Комплект источников 9 света выполнен в виде ряда источников света с разными диапазонами длин волн. 2 з.п. ф-лы, 2 ил.
Изобретение относится к оптическому приборостроению, в частности к средствам для неразрушающего контроля, исследования и распознавания объектов, и может быть использовано в банковской технике и криминалистике для идентификации и контроля подлинности банкнотов и других ценных бумаг и документов. Известно конструкторское решение лупы, включающей оправу в виде сочетания двух тел вращения: цилиндрической нижней части и верхней части в форме усеченного конуса, внутри которого расположен объектив [1]. Известное устройство обладает ограниченными технологическими возможностями при исследовании общей фактуры объекта, т.е. изображение зоны анализа исследуют в целом без фрагментации отдельных участков, кроме того, массивная металлическая часть оправы с двухрядной рельефной огранкой для ручного захвата с выступающим наружу упорным кольцом создает впечатление тяжести лупы, снижает ее эргономические параметры. Конструкторское решение оптического прибора-лупы, принятого в качестве прототипа, включает разъемный корпус, в крышке которого смонтирован оптический модуль с просмотровой лупой, а в подошве основания смонтирован оптический светопрозрачный диск с измерительной шкалой и блок питания с источником облучения видимой области спектра света и характеризуется следующей совокупностью существенных признаков: наличием основных формообразующих элементов прибора компактного: корпуса – фонарика в форме полой полусферы, в полярной области которой расположен сопряженный по горизонтальной линии разъема с нею цилиндрический туб с встроенным окуляром и объективом. Полая полусфера корпуса выполнена из прозрачной пластмассы, одно из ее диаметральных сечений служит опорной поверхностью для прибора, на которой нанесена измерительная шкала. Полусфера выполняет функцию светособирающего фонаря [2]. Недостаток прибора компактного – лупы ручного пользования проявляется в ограниченных технологических возможностями при исследовании фрагментации отдельных участков из-за низкой световой разрешающей способности полусферы-фонаря и источника облучения белого света, кроме того, в полевых условиях затруднен, а иногда и невозможен контроль наличия флуоресцентных материалов в проверяемых документах и контроль наличия антистоксовой защиты, что снижает потребительские свойства прибора. В основу изобретения поставлена задача создания компактного прибора с одновременным получением более достоверной информации о конфигурации исследуемого объекта и соответствие его эталону за счет возможности контроля наличия флуоресцентных материалов в проверяемых документах и контроля наличия антистоксовой защиты. Поставленная задача достигается тем, что в приборе компактном для исследования и контроля подлинности ценных бумаг и документов, в крышке разъемного корпуса которого смонтирован оптический модуль с просмотровой лупой, а в подошве основания смонтирован оптический светопрозрачный диск с измерительной шкалой и блок питания с источником облучения видимой области спектра света, согласно изобретению, корпус выполнен в форме компьютерной мыши и снабжен дополнительным оптическим модулем ретрорефлекторной защиты для исследования антистоксовой защиты, модулем контроля с платами управления с электронным генератором и комплектом источников света, а на одной из боковых сторон смонтирована клавиатура и переключатель рода работ модуля контроля. В приборе компактном модуль контроля с платами управления модуля контроля включает органы управления источниками света, стабилизатор батарейного питания с преобразованием; электрический генератор – высоковольтный преобразователь блока питания, комплект источников света. В приборе компактном комплект источников света выполнен в виде типоразмерного ряда следующего диапазона длин волн: источник ультрафиолетового света 254 нм (UV-C); источник ультрафиолетового света 313 нм (UV-B); источник ультрафиолетового света 365 нм (UV-A); источник ультрафиолетового света 400 нм (UV-A); источник белого света; лазерный источник ИК-света; источник ультрафиолетового света 365 нм с изменяемым углом поляризации, и снабжен индикаторами. В приборе компактном дополнительный оптический модуль выполнен в виде тубуса с увеличительной лупой и блендой окуляра ретрорефлекторной, источника белого коаксиального света, расположенного на оси зрения и распространяющегося параллельно оси зрения и лазерного источника ИК-света. Совокупность необходимых и достаточных существенных признаков, характеризующих устройство, не известна из открытых источников информации, следовательно, она соответствует критерию «новизна». Технический результат прибора характеризуется обеспечением компактности и автономности работы устройства в стационарных и полевых условиях для исследования отображаемой зоны информации. Для лучшего понимания изобретение иллюстрируется чертежами, где Фиг.1 – общий вид конструкторского решения заявленного прибора; Фиг.2 – вид прибора сверху. Прибор экспертный является разновидностью оптического прибора, основанного на лупах ручного пользования. Конструкторское решение прибора экспертного компактного для исследования и контроля подлинности ценных бумаг и документов состоит из разъемного корпуса 1, в форме компьютерной мыши. Горизонтально асимметричная линия разъема объединяет основание крышку 2 и основание 3. В корпусе 1 смонтированы модуль А контроля, основной оптический узел В и дополнительный оптический модуль С. Модуль А контроля содержит плату 4 управления, которая включает: органы 5 управления источниками света (клавиатура, переключатель рода работ); стабилизатор 6 батарейного питания с преобразованием; электронный генератор – высоковольтный преобразователь 7, блок 8 автономного питания на базе комплекта батарей, аккумуляторов или сетевого питания, например, от зарядного устройства; комплект источников 9 света, выполненный в виде типоразмерного ряда следующего диапазона длин волн, который может включать в себя один или несколько источников (10, 11, 12 Основной оптический узел В совместим в работе с комплектом источников 9 света и включает лупу 18 увеличительную, выполненную с возможностью работы с фокусировкой или без фокусировки и смонтированный в подошве основания 3 оптический светопрозрачный диск 19 с измерительной нониусной шкалой или в некоторых модификациях прибора без шкалы. Контрольный оптический светопрозрачный измерительный диск 19 может быть в одной из модификаций снабжен тремя нониусными измерительными шкалами линейной, угловой и радиальной для сравнения относительных линейных и угловых размеров плоских объектов. Дополнительный оптический модуль С ретрорефлекторной защиты для исследования антистоксовой защиты содержит источник света 20, который может включать в себя: источник 21 белого коаксиального света (свет от источника распространяется параллельно оси зрения и находится на ней); лазерный источник 22 инфракрасного – ИК света, лупу 23 увеличительную и защитное стекло 24. Дополнительный оптический модуль выполнен в виде тубуса с увеличительной лупой 23 с блендой окуляра ретрорефлекторной защиты, источника 21 белого коаксиального света, распространяющегося параллельно оси зрения и расположенного на ней и лазерного источника 22 ИК света. На сферической поверхности крышки 2 по фиг.2 между щелевым радиатором 25 и окуляром лупы 23 органически вписана золотом на сиреневом фоне овалообразная шильда с фирменным наименованием изготовителя «Regula», аналогичный логотип вписан белой вязью на черном фоне с фирменный товарным знаком «Regula» на одну из боковых поверхностей крышки, фиг.2 (свидетельство BY Питание прибора компактного осуществляется от комплекта батареек или от аккумуляторов блока 8 питания. При нажатии на одну из клавиш клавиатуры 27 происходит включение одного из источников света 9, 20. Пользование остальными клавишами осуществляют аналогично. В отдельно взятый момент времени может работать только один из источников 9, например, ультрафиолетового света 400 нм (UV-A) в зависимости от положения переключателя 25 рода работ. Индикатор 17 производит визуализацию работоспособности прибора. Индикатор 17 может иметь несколько цветов для определения режимов работы прибора и/или уровня разряда комплекта батарей или аккумуляторов. Источники света 9 освещают объект исследования сквозь оптический светопрозрачный диск 19. Оператор производит исследование объекта наблюдения сквозь лупу 18. Лупа 18 имеет возможность диоптрийной наводки на резкость. При помощи специальных рисунков в виде, например, измерительной нониусной шкалы, нанесенной на оптический светопрозрачный диск 19, оператор имеет возможность производить исследования объектов наблюдения с учетом измерения линейных и угловых размеров. При включении источника света 20 оператор производит исследование исследования антистоксовой защиты объекта наблюдения сквозь лупу 23 от источника 21 белого коаксиального света и/или лазерного источника 22 инфракрасного – ИК-света. Вышеописанный новый конструктив прибора позволяет значительно расширить технологические возможности исследования контроля подлинности ценных бумаг: наличие или отсутствие флуоресцентных материалов проверяемых документов под действием ультрафиолетового (УФ) излучения спектрального диапазона «А»; наличие антистоксовой защиты; сравнение линейных и угловых размеров плоских объектов. Прибор также отличает от известных аналогов характерная стилизация, линеарно-пластическая форма и силуэтная проработка его формообразующих элементов. Эргономическая проработка прибора экспертного за счет пластического решения выражается облегченностью формы в целом. Корпус имеет матовато-черную поверхность, контрастирующую с цветовой бело-сиренево-золотистой гаммой, соответственно окрашенных элементов корпуса и клавиатуры с нанесенной на нее символикой, отображающей функции управления прибором. Современный технический дизайн придает в целом новое образное начало прибору. Габаритные размеры прибора, мм, не более – 91×57×43; Масса прибора, кг, не более – 0,11; Электропитание, аккумулятор – 2,4В Источники облучения: Белый, цветовая температура, К – 5400; Ультрафиолетовый, доминантная длина волны, нм – 365; Инфракрасный (для антистоксовой люминесценции): Длина волны излучения, нм – 980 Результат исследования подлинности ценных бумаг и документов осуществляется путем визуализации документа посредством клавиатуры 27 и переключателя рода работ 26. Конструктив исполнения прибора экспертного подчеркивает его эргономическую проработку, характеризует расширение технологических возможностей в том числе и за счет работы одной рукой путем стационарной установки прибора на поверхность документа методом сравнения с эталоном. Композиция прибора экспертного функционально асимметрична, что придает легкость конструкции за счет зрительно воспринимаемого линейно-графического соотношения, формы и пропорций, являющихся объемной характеристикой прибора экспертного. Новое конструкторское решение прибора экспертного имеет четкое композиционное построение подчиненности второстепенного главному. В целом при конструировании прибора экспертного использован современный технический дизайн, придающий новое образное начало изделию. Комбинация существенных признаков, характеризующая прибор экспертный, отличается неочевидностью и своеобразием, что подтверждает его изобретательский уровень как основной критерий изобретения. Материализация прибора экспертного может быть осуществлена в условиях промышленного производства с использование современной технологии. Новое конструкторское решение прибора экспертного для контроля подлинности акцизных и специальных марок защищенных бумаг и документов характеризуется следующей совокупностью существенных признаков и имеет отличия от известного уровня, включающего лупу с окуляром, смонтированные в крышке корпуса; смонтированные в основании корпуса контрольный оптический светопрозрачный измерительный диск с измерительной нониусной шкалой и источник облучения видимой области спектра света. Новый образец прибора экспертного отличается от прототипа следующим: – новым конструкторским решением: характеризующимся дополнительным оптическим модулем ретрорефлекторной защиты для исследования антистоксовой защиты, модулем контроля с платами управления электрическим генератором и комплектом источников света, наличием клавиатуры и переключателя рода работ; – наличием основных формообразующих элементов конструкторского решения прибора экспертного в виде пластмассового корпуса, выполненного в форме компьютерной мыши с донным отверстием, лицевая поверхность крышки которой описана полусферическим сектором, с отформованным окуляром просмотровой лупы и окуляром ретрорефлекторной защиты, а одна из боковых сторон которой профильно усечена в плане в виде равнобедренной трапеции с плавно очерченным радиусным профилем; – новым составом существенных признаков и основных композиционных элементов: – основание, крышка, на которой отформован окуляр просмотровой лупы, окуляр ретрорефлекторной защиты, щелевой радиатор электронный генератор-преобразователь и индикатор светодиодной линейки; – смонтированные в основании корпуса: – контрольный оптический светопрозрачный измерительный диск, выполненный с тремя нониусными измерительными линейной, угловой и радиальными шкалами; – три источника искусственного облучения видимой, инфракрасной и ультрафиолетовой областей спектра света; – переключатель рода работ источников облучения; – клавиатура для управления источниками облучения видимой, инфракрасной и ультрафиолетовой областей спектра света; – модуль управления электронным генератором; – расширенным функциональным назначением, включающим в процессе контроля подлинности ценных бумаг исследование: – наличия или отсутствия флуоресцентных материалов проверяемых документов под действием ультрафиолетового (УФ) излучения спектрального диапазона «А»; – наличия возможности контроля антистоксовой защиты; – возможности сравнивать линейные и угловые размеры плоских объектов. Источники информации 1. RU 1463, Бюллетень «Полезные модели, промышленные образцы 2. Свидетельство BY
Формула изобретения
1. Устройство для контроля подлинности акцизных марок, защищенных бумаг и документов, в крышке разъемного корпуса которого смонтирован оптический светопрозрачный диск с измерительной шкалой и блок питания с источником облучения видимой области спектра света, отличающееся тем, что корпус выполнен в форме компьютерной мыши и снабжен дополнительным оптическим ретрорефлекторным модулем для исследования антистоксовой защиты, модулем контроля с платами управления и комплектом источников света, а на одной из боковых сторон смонтирована клавиатура и переключатель рода работ модуля контроля. 2. Устройство по п.1, отличающееся тем, что комплект источников света выполнен в виде ряда следующего диапазона длин волн: 3. Устройство по п.1, отличающееся тем, что дополнительный оптический ретрорефлекторный модуль выполнен в виде тубуса с увеличительной лупой и блендой окуляра оптического ретрорефлекторного модуля, источника белого коаксиального света, расположенного на оси зрения и распространяющегося параллельно оси зрения и лазерного источника ИК-света.
РИСУНКИ
|
||||||||||||||||||||||||||
17
20031739). На другой боковой поверхности прибора фиг.3 размещен переключатель 26 рода работ источников облучения и клавиатура 27 для управления источниками света с нанесенной на клавиши символикой. Корпус 1 снабжен гнездом для подключения зарядного устройства, на чертеже условно не показано.
