Патент на изобретение №2396517

(54) СЧЕТЧИК-РАСХОДОМЕР

(57) Реферат:

Изобретение может быть использовано для измерения объемного и массового расхода в технологических трубопроводах, а также измерения плотности и количества газа или жидкости в узлах учета энергоресурсов для коммерческого расчета. Расходомер содержит сужающее устройство (2), датчик перепада давления на сужающем устройстве – дифференциальный манометр (7), струйный генератор (8) и вычислительное устройство (9). Выход дифференциального манометра подключен к каналу питания струйного генератора (8), выполненного с возможностью выработки выходного частотного сигнала и подключенного ко входу вычислительного устройства, к другому входу которого подключен выход дифференциального манометра (7). Изобретение повышает точность измерения за счет линеаризации функциональной связи, имеет простой аппаратурный состав, обеспечивает удобное для потребителя считывание информации. 1 ил.

Изобретение относится к измерительным устройствам и может быть использовано в технологических трубопроводах для измерения количества газа или жидкости, в ЖКХ и производственных процессах, а также в узлах учета энергоресурсов для коммерческого расчета.

11, 1990], содержащие основной и байпасный каналы, причем в основном канале расположен генератор на струйных элементах. Основным недостатком таких устройств является недостаточный диапазон измеряемого расхода, сравнительно большой нижний уровень расхода, с которого начинается измерение и выработка сигнала на включение канала байпаса с помощью датчика перепада, а также течение среды в основном и измерительном каналах.

Известны струйные счетчики-расходомеры [2 – Патент РФ 2175436. П.А.Аристов. Автогенераторные расходомеры-счетчики. Опубл. 2001; Расходомеры-перепадомеры струйные типа РПС1, РПС2; ООО ИТЦ Промкомлектинжиниринг, Каталог средств измерения. Смоленск, 2009]. Недостатком таких расходомеров является протекание расхода измеряемой среды через все полости и камеру взаимодействия струи и стенки струйного генератора, что не всегда технологически удовлетворительно, понижает ресурс, появляются возможности отказов аппаратуры.

Известно устройство (принятое за прототип) измерения количества вещества путем суммирования величин расхода за какой-либо промежуток времени [3 – Пневматические приборы системы СТАРТ. Каталог ЦНИИТЭИ. M., 1973, с.121], включающий преобразование сигнала повторителем и нелинейным элементом в виде дифференциального манометра, подключенного к сужающему устройству. Кроме того, дополнительные усилители и нелинейные элементы – настроечные дроссели – значительно усложняют схему. Функциональная компенсационная связь содержит импеллер с параллелограммным механизмом и центробежными грузами, подверженных влиянию параметров по давлению и механических настроек. Большие габариты, вес, механические передачи, снижающие надежность прибора, большая постоянная времени измерения, измерение с большой погрешностью можно отнести к недостаткам.

Целью изобретения является измерение расхода сред, в том числе агрессивных, преобразование сигнала путем упрощения функциональной связи, ее линеаризации, возможности измерения в числовой форме, а также уменьшение аппаратурного состава и повышения надежности работы всего устройства.

Предложен счетчик-расходомер, содержащий дифференциальный манометр к сужающему устройству и вычислительное устройство, отличающийся тем, что дифференциальный манометр, выполненный пневматическим с аналоговым выходом, подключен к струйному генератору с пропорциональным частотным выходом и к входу вычислительного устройства, к другому входу которого подключен струйный генератор.

Известные счетчики-расходомеры-перепадомеры не имеют пневматической функциональной связи между измерительной частью и частью устройства, осуществляющей преобразование аналогового сигнала в частотный, одновременно с функциональным преобразованием нелинейной зависимости в линейную. Предложенное сочетание функциональных элементов позволяет значительно упростить аппаратурный состав расходомера, снизить погрешность измерения и получить удобную для считывания информацию потребителю, а при размещении в системе регулирования для передачи в устройства обработки информации.

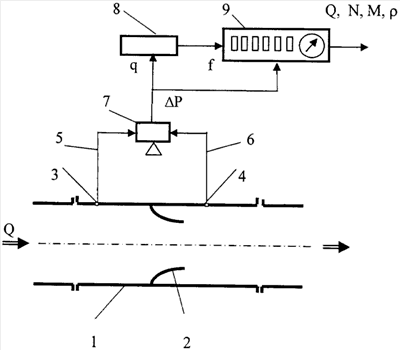

На чертеже представлено предложенное устройство измерения расхода потока в трубе с сужающим устройством, при котором существует квадратичная связь между расходом и перепадом давления.

На чертеже обозначено: 1 – труба с измеряемым потоком среды; 2 – сужающее устройство; 3 и 4 – точки отбора давления; 5 и 6 – импульсные каналы отбора давления; 7 – дифференциальный манометр с пневматическим выходом; 8 – струйный генератор; 9 – вычислительное устройство.

Рассмотрим работу предложенного устройства, показанного на чертеже.

Измерение расхода на сужающем устройстве (диафрагме) 2 с помощью дифференциального манометра (датчика перепада давления) 7 путем отбора величин статического давления по импульсным каналам 5, 6 в точках 3, 4 требует выдерживания определенного набора ограничений (например, определяемых ГОСТ, отбор в определенных точках трубы, выдерживание прямолинейных участков до и после отбора и др.). Между расходом Q и перепадом давления Р при измерении имеется непрерывная нелинейная (квадратичная) связь.

Сигнал по элементам схемы 3, 4, 5, 6 от 7 к 8 и 9 передается в аналоговой форме. Сигнал от струйного генератора 8 передается в частотной форме элементу 9. Пневматическая среда используется в элементах 7, 8, а в элементах с 1 по 6 может передаваться через непневматическую среду.

Импульсы можно далее передать в систему управления в пневматической форме или, например, пьезопреобразователями в электрической форме.

Выходное давление воздуха дифференциального манометра 7 через усилитель подается в канал питания струйного генератора 8. Струйный генератор 8 измеряет объемный расход воздуха q, который связан нелинейным соотношением с выходным сигналом Р дифференциального манометра q=kР^1/2, и выполняет функцию пневматического прибора извлечения квадратного корня. Струйный генератор 8 одновременно вырабатывает частотный сигнал f, пропорциональный объемному расходу q=k₁f и измеряемому объемному расходу Q среды, протекающей по трубе 1. В такой информационной цепи сигнал искомого расхода Q получает процедуру преобразования по следующей зависимости:

q=kP^1/2=k₁f и далее f=k₂Р^1/2=k₃Q,

где k, k₁, k₂ – коэффициенты пропорциональности.

После струйного генератора 8 выходной сигнал с частотой f поступает во вторичный прибор вычислитель 9 для входа в общую систему регулирования объектом и одновременно для считывания по дистанционным каналам и для визуального восприятия информации о расходе и количестве N по объему протекающей среды за определенный промежуток времени в частотной и аналоговой форме. Измеряемая среда Q, протекающая через измерительное устройство 1, может быть другой, отличной от пневматической, например агрессивной.

Частота f устойчивых колебаний струи, пропорциональной объемному расходу Q и корню квадратному из отношения перепада давления Р дифференциального манометра к плотности измеряемой среды, определяется вычислителем 9 по формуле

f=k₃Q=k₂(Р/)^1/2,

где k₂=k/k₁ и k₃ – коэффициенты пропорциональности.

Далее, используя эти параметры, вычислителем определяются плотность и массовый расход М измеряемой среды по формулам

=k₄Р/f² и M=k₅P/f,

где k₄, k₅ – коэффициенты пропорциональности.

Таким образом, предложенный счетчик-расходомер измеряет объемный расход Q, массовый расход М, количество по объему и массе, а также плотности протекающей среды по трубе. Предложенный счетчик-расходомер позволяет нелинейный сигнал от дифференциального манометра преобразовать в пропорциональный сигнал в частотной форме, упростить аппаратурный состав и повысить надежность схемы измерения расхода различных сред, используя пневматическую среду для процедуры преобразования.

Формула изобретения

Счетчик-расходомер, содержащий сужающее устройство потока в трубе, датчик перепада давления на сужающем устройстве – дифференциальный манометр, струйный генератор и вычислительное устройство, отличающийся тем, что выход дифференциального манометра подключен к каналу питания струйного генератора, выполненного с возможностью выработки выходного частотного сигнала и подключенного ко входу вычислительного устройства, к другому входу которого подключен выход дифференциального манометра.

РИСУНКИ
