(54) ДОННЫЙ РЕПЕР

(57) Реферат:

Изобретение относится к гидрографическому оборудованию и предназначено для установки на дно океанов, морей, озер, водохранилищ. Техническим результатом изобретения является создание репера, который заглубляется в дно, сложенное из монолитов горных пород любой твердости, включая и металлические поверхности. Донный репер состоит из массивного, удлиненного, заостренного стержня со стабилизатором в виде резонансных ножек камертона. На конце стержня установлена скользящая направляющая труба с отверстиями, внутри которой находится несколько кумулятивных зарядов. Между верхним кумулятивным зарядом и заостренным концом репера имеется свободное пространство. Стержень в основании крепления ножек камертона имеет вид остроугольной призмы. 2 з.п. ф-лы, 2 ил.

Донный репер

Донный репер относится к гидрографическому оборудованию. Известен репер, состоящий из стержня и стабилизатора в виде ножек камертона. Репер устанавливается на дно водоема методом сброса со льда или корабля. Конструкция известного репера не позволяет заглублять его в монолитное скальное дно (Заявка на изобретение 2008102806/28, 24.01.2008. Патент RU 2359230 С9).

Задача изобретения

Задача изобретения заключается в создании репера, который можно заглублять в дно, сложенное из монолитов горных пород любой твердости, включая и металлические поверхности.

Осуществление изобретения

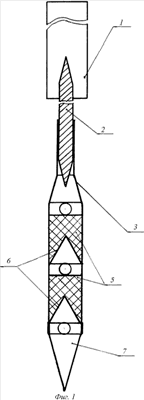

На фигурах 1, 2 изображено 1 – стабилизатор-камертон, 2 – стержень, 3 – направляющая труба с отверстиями 4, 5 – кумулятивные заряды с металлической облицовкой выемки 6, 7 – обтекатель. После сброса репера и удара его головной части о дно взрываются кумулятивные заряды 5 и создают в скальном монолите углубление для внедрения нижней части стержня 2. Направляющая труба 3 служит контейнером для кумулятивных зарядов 5 и создает задержку падения самого репера с тем, чтобы углубление в скале очистилось от продуктов взрыва. Отверстия 4 в трубе 3 предохраняют ее от деформации давлением воды на больших глубинах. Для устранения накопления многолетних осадочных пород стержень 2 в основании крепления ножек камертона делают в виде остроугольной призмы. Количество кумулятивных зарядов устанавливают из расчета надежного заглубления репера. Направляющую трубу 3 укрепляют на стержне 2 с возможностью скольжения.

Формула изобретения

1. Донный репер, состоящий из массивного удлиненного, заостренного стержня со стабилизатором, в виде резонансных ножек камертона, отличающийся тем, что на конце заостренного стержня находится скользящая направляющая труба с отверстиями на боковой поверхности, обтекателем внизу и несколькими кумулятивными зарядами, с металлической облицовкой выемки, внутри.

2. Репер по п.1, отличающийся тем, что между верхним кумулятивным зарядом и заостренным концом репера имеется свободное пространство.

3. Репер по п.1 или 2, отличающийся тем, что стержень в основании крепления ножек камертона имеет вид остроугольной призмы.

РИСУНКИ
