Патент на изобретение №2395778

(54) САМОЗАРЯДНЫЙ ПИСТОЛЕТ

(57) Реферат:

Изобретение относится к области оружейной техники и представляет собой самозарядный пистолет, содержащий ствол, рамку, затвор, возвратную пружину, магазин, спусковой крючок, шептало, переводчик-предохранитель, спусковой рычаг, ударник и затворную задержку. Затворная задержка выполнена с возможностью сцепления с затвором после прохождения им расстояния, равного не менее чем 2/3 пути его наката. На спусковом рычаге выполнены два выступа, один из которых имеет возможность контакта с верхней гранью магазина, а другой – с затворной задержкой, причем взаимное расположение этих выступов выбрано из условия обеспечения вывода затворной задержки из сцепления с затвором при вставке нового магазина. На затворной задержке выполнен выступ, контактирующий с выступом спускового рычага, причем взаимное расположение этих выступов выбрано из условия вывода спускового рычага из контакта со спусковым крючком при нахождении затворной задержки в верхнем положении. Повышается удобство обращения с оружием. 1 ил.

Изобретение относится к области оружейной техники, в частности к самозарядным пистолетам.

Известна конструкция пистолета ПМ, СССР, с затворной задержкой, поднимаемой подавателем магазина по израсходовании патронов и отключаемой рукой стрелка после вставления нового магазина /Федосеев С.Л., “Все о пистолете”, 2003 г., М.: ООО “Издательство ACT”, стр.205-243/. Недостатком этой конструкции является увеличение продолжительности процесса перезаряжания пистолета из-за наличия отдельной операции отключения затворной задержки. Следует отметить, что на пистолетах ПМ ранних выпусков затворная задержка была автоматически отключаемой, однако от этого устройства пришлось отказаться из-за его ненадежной работы и высоких требований к точности обработки деталей.

Задачей изобретения является создание самозарядного пистолета с простым и надежным механизмом автоматического отключения затворной задержки при вставлении нового магазина, в котором срабатывание затворной задержки происходит в период между захватом затвором последнего патрона в магазине и запиранием ствола с находящимся в нем последним патроном, после чего ударно-спусковой механизм блокируется путем вывода спускового рычага из зацепления со спусковым крючком и шепталом, а при вставлении нового магазина затворная задержка опускается под действием спускового рычага, имеющего возможность контакта с верхним ребром магазина. Таким образом отпадает необходимость точного сопряжения деталей при взаимодействии вставляемого магазина, затвора и затворной задержки. Выбор длины хода затвора до срабатывания затворной задержки определяется из двух условий: надежного определения стрелком отсутствия патронов в магазине по положению затвора и надежного досылания в ствол последнего патрона после вставления нового магазина.

Сущность изобретения состоит в создании самозарядного пистолета, состоящего из ствола, рамки, затвора, возвратной пружины, магазина, спускового крючка, шептала, переводчика-предохранителя, спускового рычага, ударника, затворной задержки, отличающегося тем, что затворная задержка имеет возможность сцепления с затвором после прохождения им расстояния, равного не менее чем 2/3 пути его наката, наличием на спусковом рычаге двух выступов, один из которых имеет возможность контакта с верхней гранью магазина, а другой имеет возможность контакта с затворной задержкой, причем взаимное расположение этих выступов выбрано из условия возможности вывода затворной задержки из сцепления с затвором при вставлении нового магазина, наличием на затворной задержке выступа, имеющего возможность контакта с выступом спускового рычага, причем взаимное расположение этих выступов выбрано из условия вывода спускового рычага из контакта со спусковым крючком при нахождении затворной задержки в верхнем положении.

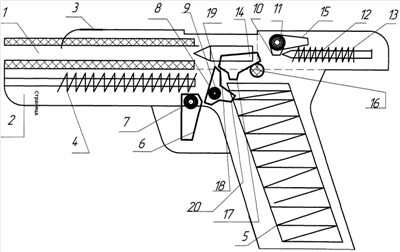

Изобретение состоит из ствола /1/, рамки /2/, затвора /3/, возвратной пружины /4/, магазина /5/, спускового крючка /6/, пружины спускового крючка /7/, спускового рычага /8/, пружины спускового рычага /9/, шептала /10/, пружины шептала /11/, ударника /12/, пружины ударника /13/, затворной задержки /14/, переводчика-предохранителя /15/. Затвор имеет выступ /16/ для взаимодействия с затворной задержкой, затворная задержка имеет выступ /17/ для взаимодействия с подавателем магазина и выступ /18/ для взаимодействия со спусковым рычагом. Спусковой рычаг имеет выступ /19/ для взаимодействия с шепталом и затворной задержкой и выступ /20/ для взаимодействия с верхней гранью магазина.

Изобретение функционирует следующим образом: после захвата затвором /3/ последнего патрона из магазина /5/ подаватель магазина воздействует на выступ /17/ затворной задержки /14/ и поднимает ее, после чего движущийся вперед под действием возвратной пружины /4/ затвор /3/ останавливается в промежуточном положении, пройдя не менее 2/3 пути своего наката. В ходе перемещения затворной задержки /14/ она своим выступом /18/ сдвигает спусковой рычаг /9/, выводя его из контакта со спусковым крючком /6/, тем самым блокируя работу ударно-спускового механизма. При вставлении нового магазина последний своей верхней гранью воздействует на выступ /20/ спускового рычага, вынуждая его своим выступом /19/ опустить затворную задержку /14/, и одновременно возвращает его в состояние зацепления со спусковым крючком /6/, в результате чего происходит высвобождение затвора /3/, досылание оставшегося в нем патрона в ствол и разблокирование ударно-спускового механизма.

Формула изобретения

Самозарядный пистолет, содержащий ствол, рамку, затвор, возвратную пружину, магазин, спусковой крючок, шептало, переводчик-предохранитель, спусковой рычаг, ударник, затворную задержку, отличающийся тем, что затворная задержка выполнена с возможностью сцепления с затвором после прохождения им расстояния, равного не менее чем 2/3 пути его наката, на спусковом рычаге выполнены два выступа, один из которых имеет возможность контакта с верхней гранью магазина, а другой – с затворной задержкой, причем взаимное расположение этих выступов выбрано из условия обеспечения вывода затворной задержки из сцепления с затвором при вставке нового магазина, на затворной задержке выполнен выступ, контактирующий с выступом спускового рычага, причем взаимное расположение этих выступов выбрано из условия вывода спускового рычага из контакта со спусковым крючком при нахождении затворной задержки в верхнем положении.

РИСУНКИ
