Патент на изобретение №2395714
|
||||||||||||||||||||||||||
(54) СТАТОР ЭЛЕКТРОГЕНЕРАТОРА
(57) Реферат:
Изобретение относится к области ветроэнергетики. Статор электрогенератора, функционирующего при вращении роторных элементов на лопастях ветроколес, содержит магнитопроводы, источник магнитного поля, катушку и крепежные элементы. Магнитопроводы снабжены внутренними, входящими в магнитный контакт с роторными элементами лопастей ветроколес участками, охваченными рабочей катушкой, и внешними, не замыкающимися роторными элементами лопастей участками с дополнительным стержневым магнитопроводом. Внешние участки магнитопроводов вместе с дополнительным стержневым магнитопроводом охвачены дополнительной катушкой. Изобретение направлено на повышение эффективности генератора при минимизации его стоимости. 1 ил.
Изобретение относится к области ветроэнергетики. Известны ветроэлектрогенераторы [1, 2] со статорами традиционного типа. Из всех известных аналогов наиболее близким к заявляемому по совокупности существенных признаков является статор ветроэлектрогенератора [3] сегментного типа, который выполнен на основе магнитной системы машины постоянного тока или универсальной, и включает в себя катушки, источник возбуждения и магнитопроводы. Недостатком данного статора является то, что он приспособлен к работе только с предварительно разрезанным по диаметру индуктором, что усложняет технологию изготовления, увеличивает массу. Изобретение направлено на повышение эффективности генератора при минимизации его стоимости. Это достигается тем, что в статоре электрогенератора, функционирующем при вращении роторных элементов на лопастях ветроколес, содержащем магнитопроводы, источник магнитного поля, катушку и крепежные элементы, согласно изобретению магнитопроводы снабжены внутренними, входящими в магнитный контакт с роторными элементами лопастей ветроколес участками, охваченными рабочей катушкой, и внешними, не замыкающимися роторными элементами лопастей участками с дополнительным стержневым магнитопроводом, при этом внешние участки магнитопроводов вместе с дополнительным стержневым магнитопроводом охвачены дополнительной катушкой. Сущность изобретения иллюстрируется чертежом, где изображен заявленный статор. Статор электрогенератора содержит источник возбуждения (постоянный магнит) 1 и магнитопроводы, в состав каждого из которых входит внешний, средний и внутренние участки, при этом внешний участок 2 охвачен первой рабочей катушкой 3, рабочий зазор 4 перекрывается роторным элементом 5. Каждый из двух магнитопроводов имеет средние участки 6 и 7, примыкающие к источнику возбуждения и внутренние, незамыкающимися роторным элементом правые и левые участки 8 и 9, которые вместе с дополнительным стержневым магнитопроводом 10 охвачены дополнительной катушкой 11. С помощью крепежных уголков 12 осуществляется крепление статора к основанию 13. Второй участок обозначен позицией 14. Статор работает следующим образом: при вращении роторные элементы 5, прикрепленные, например, на лопастях ветроколес, периодически входят в магнитный контакт с каждым магнитопроводом, а именно с участками 2 и 14. В результате магнитный поток, идущий по цепи: источник 1, участок 6, участок 2, зазор 4, роторный элемент 5, зазор 4, участок 14 (правого магнитопровода), участок 7, также правого магнитопровода, индуктирует в катушке 3 ЭДС. Одновременно при увеличении этого потока уменьшается поток рассеяния, который замыкается по цепи: дополнительный магнитопровод 10, участок 8 левого магнитопровода, участок 6 левого магнитопровода, источник 1, участок 7 правого магнитопровода, участок 9 правого магнитопровода, витки катушки 11. В результате изменения потока рассеяния в катушке 11 также индуцируется ЭДС, которая может быть суммирована с ЭДС катушки 3, что увеличивает напряжение статора. Технико-экономическим преимуществом данного статора является его высокая технологичность, основанная на использовании обмотки катушечного типа, а также на том, что дополнительное приращение ЭДС достигается за счет только дополнительных статорных элементов, магнитопроводов и катушек, при этом источник магнитного поля и роторный элемент остаются прежними. Источники информации 1. А.с. СССР 2. А.с. СССР 3. Патент РФ
Формула изобретения
Статор электрогенератора, функционирующего при вращении роторных элементов на лопастях ветроколес, содержащий магнитопроводы, источник магнитного поля, катушку и крепежные элементы, отличающийся тем, что магнитопроводы снабжены внутренними, входящими в магнитный контакт с роторными элементами лопастей ветроколес участками, охваченными рабочей катушкой, и внешними, не замыкающимися роторными элементами лопастей участками с дополнительным стержневым магнитопроводом, при этом внешние участки магнитопроводов вместе с дополнительным стержневым магнитопроводом охвачены дополнительной катушкой.

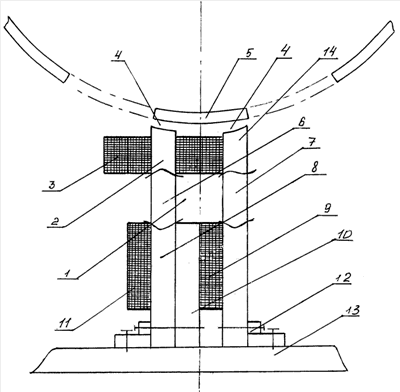

РИСУНКИ
|
||||||||||||||||||||||||||
732572 / В.К.Александров и др. – Ветроагрегат. БИ
