Патент на изобретение №2395564
|
||||||||||||||||||||||||||
(54) ПЛАСТИЧНАЯ СМАЗКА
(57) Реферат:
Использование: в железнодорожном транспорте для снижения бокового износа рельсовых путей, гребней колес вагонов и локомотивов, а также в качестве защитных средств узлов качения колесных и гусеничных транспортных средств и др. целей. Сущность: смазка содержит жидкое стекло (А), предварительно подвергнутое химической модификации кремнефтористым калием (Б) и поливинилацетатом (В) в соотношении А:Б:В от 92:4:4 до 52:22:26 путем смешения в реакторе с числом оборотов не менее 200 в минуту в течение 10-40 минут при комнатной температуре. Смазка содержит в мас.ч.: продукт переработки нефти – 10-70, модифицированное жидкое стекло – 5-35, мыло жирных кислот и щелочных металлов – 5-20, противоизносная добавка – молибденсодержащая твердая соль – 0,5-2,5, наполнитель – 3-25. Технический результат – улучшение антифрикционных свойств в условиях высоких нагрузок и повышение адгезии к металлу. 2 табл.
Изобретение относится к области создания смазочных составов, используемых в железнодорожном транспорте для снижения бокового износа рельсовых путей, гребней колес вагонов и локомотивов, а также в качестве защитных средств узлов качения колесных и гусеничных транспортных средств и др. целей. Большинство известных смазок для указанных целей сводится к использованию различных минеральных составов, содержащих в качестве добавок мыла, противоизносные наполнители и др. ингредиенты. Противоизносная эффективность во многих случаях достигается за счет введения синтетического дисульфида молибдена (MoS2). См. например патент RU 2.204.584(13) С1, а также патент RU 2.200.184(13) С2. Однако эффект противоизносности достигается при введении значительных количеств дорогого и тяжелого сульфида молибдена (удельный вес 4,8), выпадающего в осадок, снижая стабильность смазки при хранении и повышая ее стоимость. Ближайшим прототипом заявляемого изобретения является смазка, которая представляет собой смесь продукта переработки нефти – Трансол-200, включающая гидратирование кальциевое мыло на основе жирных кислот, жидкое стекло и наполнитель графит (см. RU 2.067.110(13) С1). Введение дешевого жидкого стекла в состав смазки улучшает ее антифрикционные свойства при удельной нагрузке в контакте свыше 2000 МПа и одновременно позволяет в значительной степени снизить содержание дорогостоящих компонентов. В то же время известно, что жидкое стекло в атмосферных условиях нестабильный продукт как при хранении, так и в составе смазки, а содержащая его смазка имеет низкую адгезию к металлу рельса. Целью заявляемого изобретения является пластичная смазка, обладающая улучшенными антифрикционными свойствами, пластичная смазка в условиях высоких нагрузок и повышенной адгезией к металлу. Поставленная цель достигается тем, что жидкое стекло (А) предварительно подвергают химической модификации кремнефтористым калием (Б) и поливинилацетатом (В) в соотношении А:Б:В от 92:4:4 до 52:22:26 путем смешения в реакторе с числом оборотов не менее 200 в минуту в течение 10-40 минут при комнатной температуре с последующим добавлением в реактор противоизносной добавки – молибденосодержащих твердых солей и остальных компонентов при работающей мешалке и с дополнительным перемешиванием в течение 5-25 минут, при этом пластичная смазка содержит в мас.ч.:

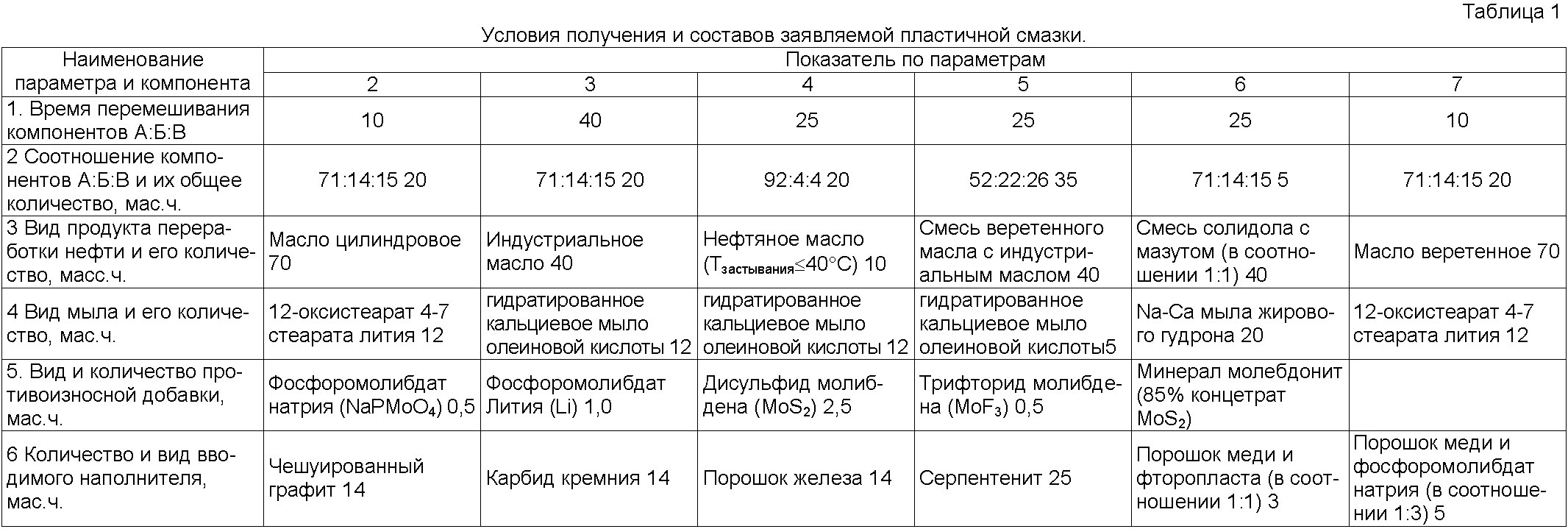

Пример 1 В реактор, снабженный мешалкой с 200 об/мин, загружают смесь жидкого стекла А (ГОСТ 13078-67), кремнефтористого калия (K2SiF6) (Б) и поливинилацетата в виде дисперсии (В) (ГОСТ 18992-73) в количестве 20 мас.ч. в соотношении А:Б:В=72:14:15 и перемешивают в течение 25 минут в обычных цеховых условиях без подогрева. Далее поочередно к полученному продукту добавляют 40 мас.ч. веретенного масла (АУ ГОСТ 164275), 14 мас.ч. графита (ГОСТ 8295-37), 12 мас.ч. гидратированного кальциевого мыла олеиновой кислоты и 1 мас.ч. пентахлорида молибдена (MoCl5), смесь перемешивают в течение 20 минут и заливают в закрытую тару. Примеры 2-7 осуществляют аналогично примеру 1, но с использованием соотношений и параметров в соответствии с таблицей 1. Свойства полученных пластичных смазок приведены в таблице 2, в которой показаны преимущества заявляемого способа.
Формула изобретения
Пластичная смазка на основе продуктов нефтепереработки, содержащих жидкое стекло, мыла жирных кислот и щелочных металлов, противоизносную добавку и наполнитель, отличающаяся тем, что она содержит жидкое стекло (А), предварительно подвергнутое химической модификации кремнефтористым калием (Б) и поливинилацетатом (В) в соотношении А:Б:В от 92:4:4 до 52:22:26 путем смешения в реакторе с числом оборотов не менее 200 в мин в течение 10÷40 мин при комнатной температуре и в качестве противоизносной добавки содержит молибденосодержащую твердую соль при следующем соотношении компонентов, мас.ч.:
|
||||||||||||||||||||||||||
