Патент на изобретение №2395233

(54) СПОСОБ ОПРЕДЕЛЕНИЯ ПОКАЗАНИЙ К ФОРМИРОВАНИЮ ТЕСТИКУЛО-ИЛИАКАЛЬНОГО АНАСТОМОЗА ПРИ ЛЕЧЕНИИ ВЕНОЗНОЙ ПОЧЕЧНОЙ ГИПЕРТЕНЗИИ С ВАРИКОЦЕЛЕ

(57) Реферат:

Изобретение относится к области медицины, а именно к сосудистой хирургии. Проводят урологическое и ангиологическое обследование с флебографией и определяют градиент давления между левой почечной и нижней полой венами. При этом определяют предполагаемое значение величины градиента давления тестикуло-илиакального анастомоза по формуле:

где dP – расчетный градиент давления между левой почечной и нижней полой венами (в мм рт.ст.), Р_нпв – давление в нижней полой вене (в мм рт.ст.), Р_{ЛПВ.Д.О.} – давление в левой почечной вене до операции (в мм рт.ст.), Р_ЛОПВ – давление в левой общей подвздошной вене (в мм рт.ст.), Q – поток крови по левой почечной вене (в м³/с), R_ляв – гидравлическое сопротивление левой почечной вены, определяют как , где r_ляв – радиус левой яичковой вены (м), 1_ляв, – длина левой яичковой вены (м), – параметр нелинейности крови, µ – вязкость крови. Операцию формирования тестикуло-илиакального анастомоза считают показанной при снижении градиента давления между левой почечной и нижней полой венами dP до значений от 0 до 4 мм рт.ст. Способ расширяет арсенал средств для определения показаний к формированию тестикуло-илиакального анастомоза. 3 ил.

Изобретение относится к медицине, в частности к сосудистой хирургии.

4. – с.19-23).

Однако ввиду особенностей выполнения межвенозных анастомозов к выполнению указанной операции имеются узкие конкретные показания по причине следующего.

Так, при низких значениях градиента давления (0-4 мм рт.ст., норма) операция не показана. Возрастает риск тромбирования сформированного тестикуло-илиакального анастомоза.

При чрезмерно высоких значениях исходного градиента давления операция формирования тестикуло-илиакального анастомоза неэффективна, так как операция оказывается неспособной снизить градиент давления до нормальной величины. Существенно возрастает риск развития рецидивов варикоцеле, сохраняется повышенное венозное почечной давление.

В связи с вышеперечисленным был разработан способ определения показаний к планируемой операции тестикуло-илиакального анастомоза.

Способ осуществляют следующим образом.

Проводят урологическое и ангиологическое обследование больного. Проводят ультразвуковое и флебографическое исследования с определением градиента давления в просвете левой почечной и нижней полой вен, с вычислением градиента давления между левой почечной и нижней полой венами (см. фиг.1).

Определяют предполагаемое значение величины градиента давления после формирования тестикуло-илиакального анастомоза по формуле:

где dP – расчетный градиент давления между левой почечной и нижней полой венами (в мм рт.ст.),

Р_{ЛПВ.Д.О.} – давление в левой почечной вене до операции (в мм рт.ст.),

Р_НПВ – давление в нижней полой вене (в мм рт.ст.),

Р_ЛОПВ – давление в левой общей подвздошной вене (в мм рт.ст.),

Q – поток крови по левой почечной вене (в м³/с),

К_ЛЯВ – гидравлическое сопротивление левой яичковой вены, определяется как

где r_ЛЯВ – радиус левой яичковой вены (м),

l_ЛЯВ – длина левой яичковой вены (м),

– параметр нелинейности крови, равно 9,

µ – вязкость крови, равно ,

и формирование тестикуло-илиакального анастомоза считают показанным при прогнозируемом снижении градиента давления между левой почечной и нижней полой венами dP до значений от 0 до 4 мм рт.ст.

Для каждого конкретного больного вычисляется предполагаемое снижение градиента давления между левой почечной и нижней полой венами в результате операции. Предлагаемый способ позволяет определить четкие показания к формированию тестикуло-илиакального анастомоза. Способ позволяет сократить число рецидивов при лечении варикоцеле и нормализовать венозное давление в левой почечной вене.

Для оптимизации применения указанного способа все расчеты были реализованы в виде компьютерной программы.

С использованием предлагаемой оригинальной методики выполнено 45 оперативных вмешательств. Все сформированные анастомозы проходимы на сроках до 5 лет, признаков тромбозов, а также функциональной недостаточности не отмечено. Таким образом, клиническими данными обоснована эффективность предложенного способа прогнозирования эффекта операции.

Промышленную применимость заявленного способа подтверждаем примерами.

Приводим два примера – клинических случая. Оба – подростки, страдающие синдромом варикоцеле. Им проведено полное обследование, включая ультразвуковое и ангиографическое с измерением давления в просвете вен.

В качестве первого примера приводим расчеты для больного Д., 14 лет.

В результате полного урологического и ангиографического обследования получены следующие показатели:

Радиус почечной вены у ворот почки 3,8 мм;

Скорость линейная у ворот почки 0,85 м/с, СИ;

Радиус яичковой вены 3 мм;

Длина яичковой вены 14 см;

Р_{ЛПВ.Д.О.}=13 мм рт.ст.=1690 Па;

Р_ЛОПВ=6 мм рт.ст.=780 Па;

Р_НПВ=6 мм рт.ст.=780 Па.

Вводимые параметры и расчетные данные представлены на изображении экрана монитора.

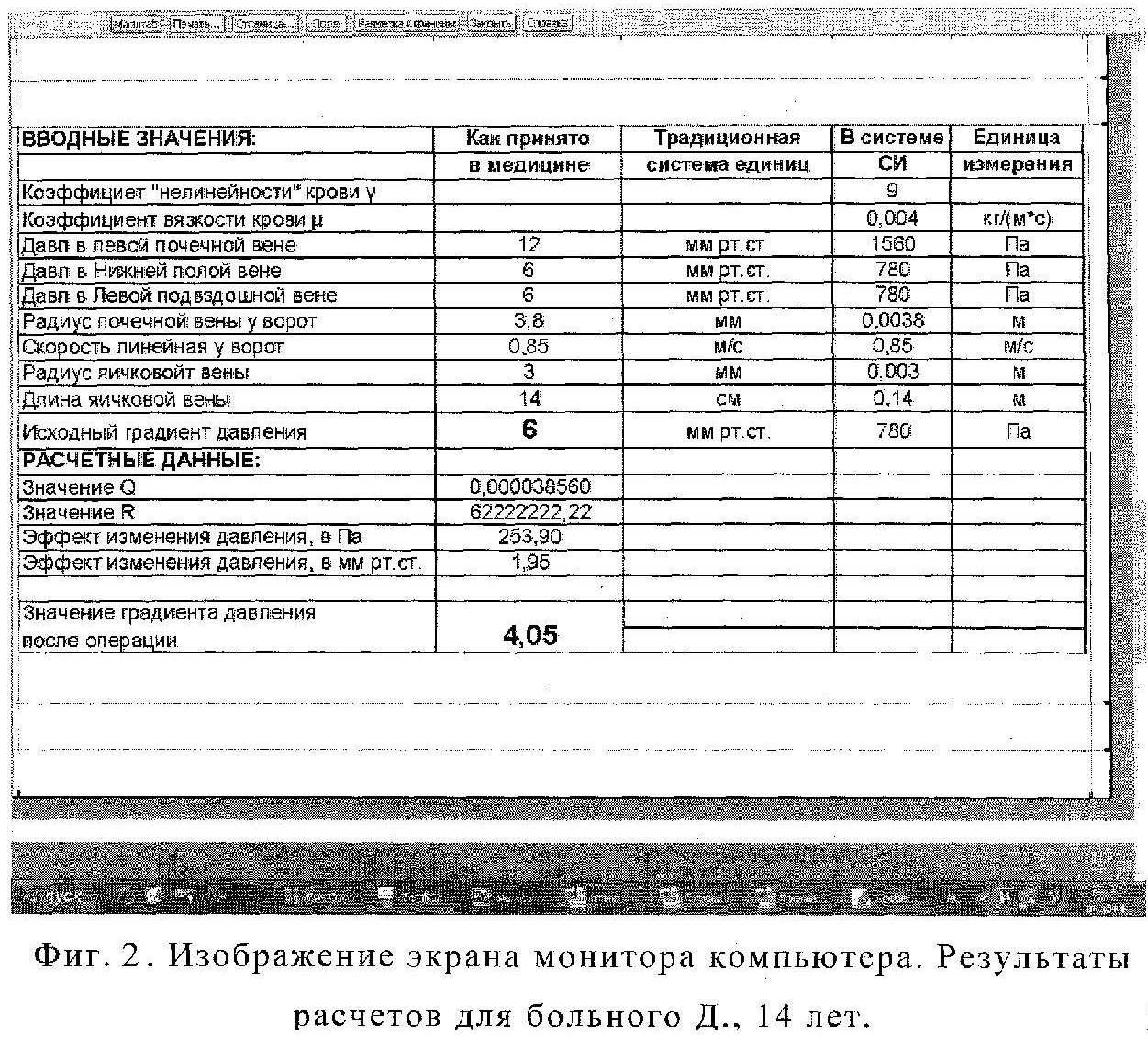

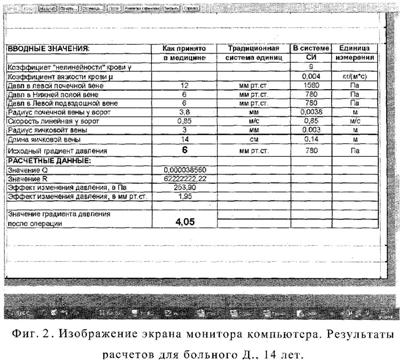

Как видно из Фиг.2, предполагаемый эффект операции тестикуло-илиакального анастомозирования у больного Д., 14 лет, – снижение ГД ЛПВ-НПВ с 6 мм рт.ст. до 4,05 мм рт.ст., что является искомым удовлетворительным результатом операции тестикуло-илиакального анастомозирования.

Пациенту была выполнена операция тестикуло-илиакального анастомоза. Контрольные ультразвуковые исследования на сроках 3 мес и 1 год показали удовлетворительные показатели венозной гемодинамики.

Второй пример демонстрирует случай пациента К., 15 лет, когда расчеты показали невозможность нормализации значения градиента давления ЛПВ-НПВ путем операции тестикуло-илиакального анастомозирования. Исходными данными служили следующие величины:

Радиус почечной вены у ворот почки 4 мм;

Скорость линейная у ворот почки 1 м/с, СИ;

Радиус яичковой вены 2,8 мм;

Длина почечной вены 9 см;

Длина яичковой вены 15 см;

Р_{ЛПВ.Д.О.}=16 мм рт.ст.=2080 Па;

Р_ЛОПВ=7 мм рт.ст.=910 Па;

Р_НПВ=7 мм рт.ст.=910 Па.

Вводимые параметры и расчетные данные представлены на изображении экрана монитора.

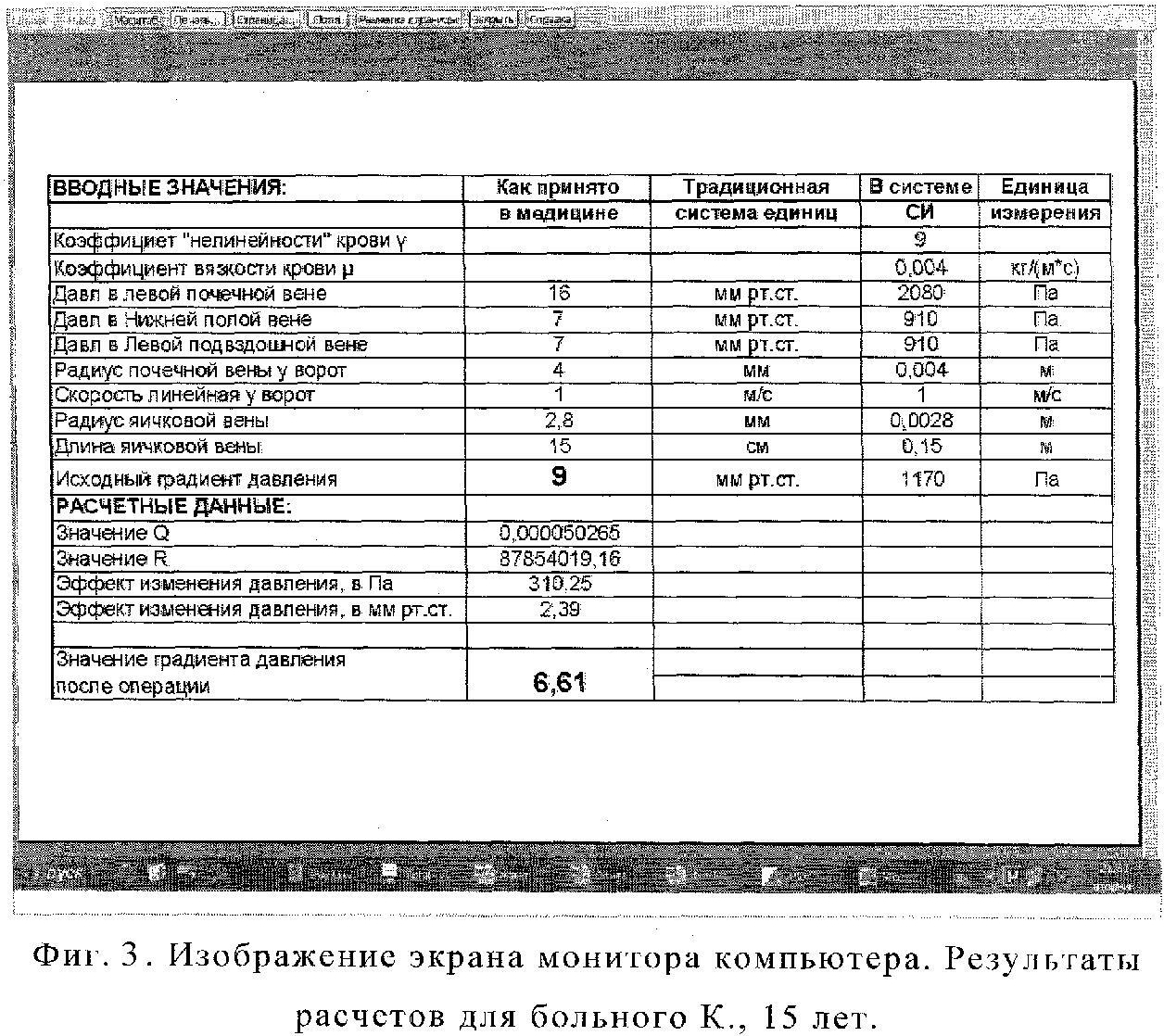

Как видно из Фиг.3, прогнозируемое значение градиента давления ЛПВ-НПВ после операции остается высоким, 6,61 мм рт.ст., что превышает норму. Таким образом, операция тестикуло-илиакального анастомоза в указанном случае не обоснована. Больному был предложен другой вид хирургического лечения.

Формула изобретения

Способ определения показаний к формированию тестикуло-илиакального анастомоза при лечении венозной почечной гипертензии с варикоцеле, включающий урологическое и ангиологическое обследование с флебографией и определением градиента давления между левой почечной и нижней полой венами, отличающийся тем, что при этом определяют предполагаемое значение величины градиента давления после формирования тестикуло-илиакального анастомоза по формуле

где dP – расчетный градиент давления между левой почечной и нижней полой венами, мм рт.ст.;
Р_нпв – давление в нижней полой вене, мм рт.ст.;
Р_{ЛПВ.Д.О.} – давление в левой почечной вене до операции, мм рт.ст.;
Р_ЛОПВ – давление в левой общей подвздошной вене, мм рт.ст.;
Q – поток крови по левой почечной вене, м³/с;
R_ляв – гидравлическое сопротивление левой почечной вены определяется как
где r_ляв – радиус левой яичковой вены, м;
1_ляв, – длина левой яичковой вены, м;
– параметр нелинейности крови,
µ – вязкость крови,
и операцию формирования тестикуло-илиакального анастомоза считают показанной при снижении градиента давления между левой почечной и нижней полой венами dP до значений от 0 до 4 мм рт.ст.
