Патент на изобретение №2395053
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ ЗАПУСКА РАКЕТ
(57) Реферат:
Изобретение относится к ракетной технике, в частности к устройствам для их запуска. Устройство содержит пусковую трубу 1 и диффузор 4, которые установлены с возможностью осевого перемещения относительно друг друга. Пусковая труба 1 связана с носителем 2. На внутренней поверхности 5 пусковой трубы 1 в ее выходном сечении 3 выполнено кольцевое углубление 6. Это углубление при соединении пусковой трубы 1 с диффузором 4 образует кольцевую каверну 7. В кольцевой каверне 7 размещена диафрагма 8. Обеспечивается повышение степени гашения истекающей струи и снижение газодинамического воздействия на носитель при старте ракеты. 2 ил.
Изобретение относится к ракетной технике и может быть использовано для запуска ракет из проточных пусковых труб. Известно устройство для запуска противотанковых управляемых ракет (см. Карпенко А.В. Российское ракетное оружие 1943-1993 гг. Справочник. – СПб.: ПИКА, 1993, стр.73, БМП ПТУР 3М14 «Малютка»), содержащее открытую направляющую для запуска ракет, связанную с носителем. В данном устройстве недостаточны условия для обеспечения надежной эксплуатации ракет при транспортировке, т.к. ракета находится вне автономного контейнера (трубы). Известно также устройство для запуска противотанковых управляемых ракет (см. патент РФ Данное устройство обеспечивает надежную эксплуатацию ракет при транспортировке. Однако наблюдается газодинамическое воздействие на носитель при старте ракет. Целью изобретения является повышение степени гашения истекающей струи и снижение газодинамического воздействия на носитель при старте ракет. Указанная цель достигается тем, что в устройстве для запуска ракет, содержащем проточную пусковую трубу, связанную с носителем, и закрепленный в выходном сечении трубы диффузор, пусковая труба и диффузор установлены с возможностью осевого перемещения относительно друг друга, при этом на внутренней поверхности пусковой трубы в ее выходном сечении выполнено кольцевое углубление, которое при соединении пусковой трубы с диффузором образует кольцевую каверну, а в кольцевой каверне размещена диафрагма заданного внутреннего диаметра. На фиг.1 изображено устройство для запуска ракет, общий вид; на фиг.2 – вид 1 на фиг.1 в разрезе. Устройство для запуска ракет содержит проточную пусковую трубу 1, связанную с носителем 2, и закрепленный в выходном сечении 3 трубы 1 диффузор 4. Пусковая труба 1 и диффузор 4 установлены с возможностью осевого перемещения относительно друг друга. На внутренней поверхности 5 пусковой трубы 1 в ее выходном сечении 3 выполнено кольцевое углубление 6, которое при соединении пусковой трубы 1 с диффузором 4 образует кольцевую каверну 7. В кольцевой каверне 7 размещена диафрагма 8 заданного внутреннего диаметра отверстия 10. Устройство работает следующим образом. При запуске двигателя ракеты 9 и ее старте истекающая из двигателя газовая струя заполняет проточную пусковую трубу 1 и диффузор 4. Газовая струя, проходя через проточную трубу 1 и взаимодействуя с диафрагмой 8, установленной в кольцевой каверне 7, создает структуру газового потока с образованием центрального прямого скачка уплотнения, за которым скорость потока становится дозвуковой, что позволяет обеспечить быстрое гашение скорости и энергии истекающего газового потока, а соответственно, снизить газодинамическое воздействие струи на носитель 2 при старте ракеты 9. Как показывают экспериментальные исследования, структуры газового потока с образованием центрального прямого скачка уплотнения можно добиться при выполнении внутреннего диаметра диафрагмы 8, рассчитываемого по следующей формуле:
где Dкр – диаметр критического сечения сопла ракеты, ро – давление в камере сгорания двигателя перед соплом ракеты, рн– наружное давление окружающей среды, Мв – число Маха на срезе сопла ракеты. При данном режиме из диафрагмы 8 истекает стабильная дозвуковая струя с большим углом раскрытия пограничного слоя. Таким образом, эффективность изобретения заключается в повышении степени гашения истекающей струи и снижении газодинамического воздействия на носитель при старте ракеты за счет образования соответствующей структуры газового потока, при которой происходит быстрое гашение струи при взаимодействии с окружающей средой.
Формула изобретения
Устройство для запуска ракет, содержащее проточную пусковую трубу, связанную с носителем, и диффузор, отличающееся тем, что пусковая труба и диффузор установлены с возможностью осевого перемещения относительно друг друга, а на внутренней поверхности пусковой трубы, в ее выходном сечении, выполнено кольцевое углубление, образующее при соединении пусковой трубы с диффузором кольцевую каверну, в которой размещена диафрагма.

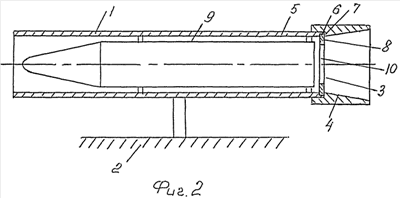

РИСУНКИ
|
||||||||||||||||||||||||||
2318172, М. кл. F 413/00, 2006 г.), содержащее проточную пусковую трубу, связанную с носителем, и закрепленный в заднем сечении трубы диффузор.
