Патент на изобретение №2392628
|
||||||||||||||||||||||||||
(54) СПОСОБ ОПРЕДЕЛЕНИЯ НАЛИЧИЯ СОЕДИНЕНИЯ В МЕСТЕ ПЕРЕСЕЧЕНИЯ ГОРИЗОНТАЛЬНЫХ ЭЛЕМЕНТОВ ЗАЗЕМЛЯЮЩЕГО УСТРОЙСТВА
(57) Реферат:
Изобретение относится к контрольно-измерительной технике и может быть использовано для определения наличия соединения в месте пересечения горизонтальных элементов заземляющего устройства. Над горизонтальным элементом до и после места пересечения размещаются датчики напряженности магнитного поля, с помощью которых определяются значения напряженности магнитного поля от токов в горизонтальном элементе. По известным значениям напряженности магнитного поля и глубины залегания горизонтального элемента определяются значение и направление тока в нем. По результату вычитания токов в горизонтальном элементе до и после места пересечения (с учетом направления) можно судить о наличии соединения в месте пересечения горизонтальных элементов. Технический результат заключается в снижении трудоемкости определения наличия соединения в месте пересечения горизонтальных элементов. 1 ил.
Изобретение относится к контрольно-измерительной технике и может быть использовано для определения наличия соединения в месте пересечения горизонтальных элементов заземляющего устройства объектов энергоснабжения и тяговых подстанций железнодорожного транспорта. Известен визуальный способ определения наличия соединения в месте пересечения горизонтальных элементов, согласно которому наличие соединения в месте пересечения горизонтальных элементов определяется с помощью вскрытия грунта (Инструкция по заземлению устройств электроснабжения на электрифицированных железных дорогах ЦЭ-191 от 10.06.1993 г.). Недостатком данного способа является то, что для определения соединения в месте пересечения горизонтальных элементов необходимо производить вскрытие грунта в месте расположения каждого соединения, в месте пересечения горизонтальных элементов, что связано с большими временными и трудовыми затратами. Наиболее близким к предлагаемому изобретению является способ определения связи между технологическим оборудованием и заземляющим устройством, согласно которому источник переменного тока подключается между проводником, заземляющим корпус оборудования, и другой точкой заземляющего устройства, определяется суммарная напряженность Н Недостатком этого способа является отсутствие возможности определения наличия соединения в месте пересечения горизонтальных элементов заземляющего устройства. Цель изобретения – снижение трудоемкости определения наличия соединения в месте пересечения горизонтальных элементов. Для достижения этой цели в предлагаемом способе определения наличия соединения в месте пересечения горизонтальных элементов необходимо подключить источник переменного тока между заземляющим устройством и вспомогательным заземлителем. Далее определяется трасса прокладки горизонтальных элементов заземляющего устройства. Для определения наличия соединения в месте пересечения горизонтальных элементов над горизонтальным элементом до и после места пересечения размещаются датчики напряженности магнитного поля, с помощью которых определяются значения напряженности магнитного поля от тока в горизонтальном элементе. По известным значениям напряженности магнитного поля и глубины залегания горизонтального элемента определяются значение и направление тока в нем. По результату вычитания токов в горизонтальном элементе до и после места пересечения (с учетом направления) можно судить о наличии соединения в месте пересечения горизонтальных элементов. Если разность токов равна нулю, то это свидетельствует об отсутствии соединения в месте пересечения горизонтальных элементов. Нa чертеже представлена функциональная схема устройства, реализующая измерения по данному способу. Устройство содержит датчики напряженности магнитного поля 1 и 2, вычитающее устройство 3, индикатор 4, генератор 5. Наличие соединения в месте пересечения горизонтальных элементов заземляющего устройства определяется следующим образом. При подключении генератора 5 к заземляющему устройству 6 и расположении предлагаемого устройства над узлом 7 на выходе 1 и 2 датчиков появляются сигналы, пропорциональные току в соответствующих элементах заземляющего устройства с учетом направления (направление тока, входящего в узел, принимается положительным, выходящего из узла – отрицательным), в вычитающем устройстве 3 производится их вычитание. С выхода вычитающего устройства 3 сигнал подается на индикатор 4. Признаком отсутствия соединения в месте пересечения горизонтальных элементов является равенство токов в горизонтальном элементе до и после рассматриваемого узла.
Формула изобретения
Способ определения наличия соединения в месте пересечения горизонтальных элементов заземляющего устройства, включающий подключение источника переменного тока между заземляющим устройством и вспомогательным заземлителем, определение трассы прокладки элементов заземляющего устройства, отличающийся тем, что над горизонтальным элементом до и после места пересечения размещаются датчики напряженности магнитного поля, с помощью которых определяются значения напряженности магнитного поля от тока в горизонтальном элементе, затем по известным значениям напряженности магнитного поля и глубины залегания горизонтального элемента определяются значение и направление тока в нем, по результату вычитания токов в горизонтальном элементе до и после места пересечения (с учетом направления) судят о наличии соединения в месте пересечения горизонтальных элементов.

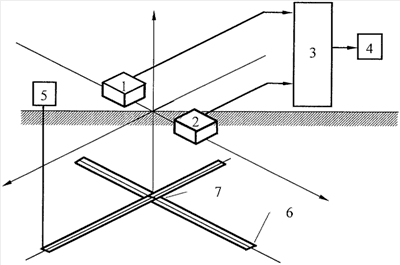

РИСУНКИ
|
||||||||||||||||||||||||||
на соединительном проводе, определяется доля суммарного магнитного поля Н
