Патент на изобретение №2392440

(54) СПОСОБ УДАЛЕНИЯ ПЫЛИ И ГАЗА ИЗ ОЧИСТНОЙ ВЫРАБОТКИ ПРИ КАМЕРНО-СТОЛБОВОЙ СИСТЕМЕ ОТРАБОТКИ

(57) Реферат:

Изобретение относится к горной промышленности, а именно к способу удаления пыли и газа из очистной выработки при камерно-столбовой системе обработки. Включает подачу чистого воздуха в призабойную зону источником тяги, создающим вихревой циркуляционный контур. По одной стороне контура осуществляется подача чистого воздуха, а по другой стороне – удаление загрязненного воздуха из призабойной зоны. В призабойной зоне размещают источник тяги. Последний создает первый контур циркуляционного вихревого движения и формирует направленный поток воздуха, загрязненный пылью и газом, вдоль стенки горной выработки, противоположной рабочим местам горняков. В месте соединения первого циркуляционного вихревого контура со следующим вихревым контуром проходят сбойку, соединяющую горную выработку, в которой ведутся очистные работы, с отработанной камерой. Дополнительный источник тяги, установленный в отработанной камере, может быть оснащен воздуховодом. Позволяет интенсифицировать вентиляцию в горной выработке, в которой ведутся очистные работы и находятся горняки, и в месте соединения циркуляционных вихревых контуров, где происходит скопление пылевого и газового облаков. Улучшает санитарно-гигиенические условия труда горнорабочих. 1 з.п. ф-лы, 1 ил.

Изобретение относится к горнорудной промышленности и может быть использовано для проветривания тупиковых горных выработок.

Известен способ естественного проветривания тупиковой горной выработки большой протяженности за счет циркуляционного вихревого движения (Красноштейн А.Е., Файнбург Г.З. Диффузионно-сетевые методы расчета проветривания шахт и рудников. / Екатеринбург, 1992, гл. 7, параг.7.1, С.148-164, рис.7.8).

Недостатком этого способа является недостаточная интенсификация проветривания по всей длине тупиковой выработки.

Наиболее близким к предполагаемому изобретению является способ проветривания тупиковой горной выработки, включающий удаление загрязненного воздуха из призабойной зоны с помощью циркуляционного вихревого движения. Удаление воздуха из призабойной зоны осуществляют по одной стороне каждого контура циркуляционного вихревого движения, а поступление свежего воздуха – по другой стороне каждого контура циркуляционного вихревого движения. Для интенсификации проветривания в один из циркуляционных вихревых контуров устанавливают источник тяги (Патент 2064588 Российской Федерации от 27.07.96, бюл. 21).

Недостатком этого способа является недостаточная вентиляция (скопление пылевого и газового облаков) в горной выработке в месте соединения циркуляционных вихревых контуров.

Технический результат предлагаемого изобретения заключается в повышении эффективности проветривания за счет удаления скопления пыли и газа из горной выработки, в которой ведутся очистные работы и находятся горняки.

Технический результат достигается тем, что в способе удаления пыли и газа из очистной выработки при камерно-столбовой системе отработки, включающем подачу чистого воздуха в призабойную зону источником тяги, создающим вихревой циркуляционный контур, по одной стороне которого осуществляется подача чистого воздуха, а по другой стороне – удаление загрязненного воздуха из призабойной зоны, а в призабойной зоне размещают источник тяги, который создает первый контур циркуляционного вихревого движения и формирует направленный поток воздуха, загрязненный пылью и газом, вдоль стенки горной выработки, противоположной рабочим местам горняков, при этом в месте соединения первого циркуляционного вихревого контура со следующим вихревым контуром проходят сбойку, соединяющую горную выработку, в которой ведутся очистные работы, с отработанной камерой, где устанавливают дополнительный источник тяги, который может быть снабжен воздуховодом.

В месте соединения первого циркуляционного вихревого контура со следующим вихревым контуром проходят сбойку, которая соединяет горную выработку, в которой ведутся очистные работы, с отработанной камерой, в которой очистные работы уже завершены, нет добычного оборудования и не находятся люди. Дополнительный источник тяги, установленный в отработанной камере, удаляет через сбойку воздух, загрязненный пылью и газом, в отработанную камеру и далее на выемочный штрек и по вентиляционным выработкам к вентиляционному стволу.

Свежий воздух поступает в тупиковую горную выработку, в которой ведутся очистные работы, вдоль стенки, у которой расположены рабочие места горняков. Требуемый воздухообмен и интенсивность проветривания достигается за счет расчета и подбора источников тяги для совместной работы как в первом циркуляционном вихревом контуре, так и дополнительного – в отработанной камере.

Добычное оборудование (комбайн, бункер-перегружатель и самоходный вагон), находящееся в первом циркуляционном вихревом контуре, выполняет роль продольной перегородки, которая снимает до минимума обмен воздуха, загрязненного пылью и газом, со свежим потоком в районе рабочих мест горняков.

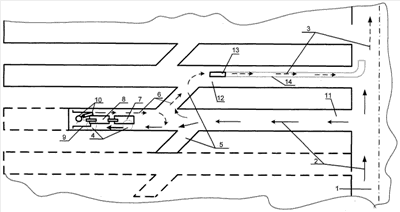

Сущность предлагаемого изобретения поясняется чертежом, на котором приведена схема проветривания очистной выработки (призабойной зоны, тупиковой выработки).

На чертеже обозначены: 1 – выемочный штрек; 2 – свежий воздух; 3 – загязненный поток воздуха; 4 – рабочие места горняков; 5 – сбойка; 6 – направленный поток воздуха с пылью и газами (первый контур); 7 – самоходный вагон; 8 – бункер-перегружатель; 9 – комбайн; 10 – источник тяги; 11 – устье очистной выработки (тупиковая выработка); 12 – отработанная камера; 13 – дополнительный источник тяги; 14 – воздуховод.

Способ осуществляется следующим образом.

Свежий воздух 2 поступает на выемочный штрек 1 за счет главной вентиляторной установки, которая создает общешахтную депрессию.

При включении источника тяги 10, расположенного на комбайне 9, формируется направленный поток воздуха с пылью и газами (первый контур) 6. Этот поток воздуха отделяется от рабочих мест горняков 4 добычным оборудованием (комбайн 9, бункер-перегружатель 8, самоходный вагон 7). Под действием вспомогательного источника тяги 13 через сбойку 5 воздушный поток, загрязненный пылью и газом, из первого контура 6 поступает в отработанную камеру 12. От устья очистной выработки 11 до сбойки 5 поступает свежий воздух 2. В районе сбойки 5 часть свежего воздуха идет через рабочие места горняков 4 к забою, откуда выносится газ и пыль и с помощью источника тяги 10 формируется первый циркуляционный вихревой контур 6. Другая часть свежего воздуха 2 совместно с воздушным потоком, содержащим пыль и газ 6, поступает в отработанную камеру 12 с помощью вспомогательного источника тяги 13. В сбойке 5 и отработанной камере 12 происходит смешение свежего воздуха с загрязненным потоком и его разбавление до санитарных норм с содержанием опасных компонентов ниже установленных норм. Из отработанной камеры смесь потоков воздуха 3 удаляется на выемочный штрек 1 либо по отработанной камере 12, либо по воздуховоду 14.

Аэродинамические параметры работы источников тяги рассчитываются в зависимости от горно-технических условий, газоносности пластов и используемого добычного оборудования. Вспомогательный источник тяги 13 располагается в отработанной камере 12 в технологически удобном месте и может быть снабжен воздуховодом, через который удаляется загрязненный поток воздуха на выемочный штрек 1.

Целесообразность использования воздуховода 14 и его длины определяется расчетом исходя из газоносности пластов и параметров используемого добычного оборудования.

Методики расчета аэродинамических параметров работы источников тяги 10 и 13, длины циркуляционных контуров 6 и места расположения сбойки 5 являются ноу-хау данного изобретения.

Предложенный способ удаления пыли и газа из очистной выработки целесообразно применять при проходке тупиковых выработок комбайновыми комплексами.

Предлагаемый способ позволяет интенсифицировать вентиляцию в горной выработке в месте соединения циркуляционных вихревых контуров, где происходит скопление пылевого и газового облаков. Кроме того, предлагаемый способ проветривания позволяет получить социальный эффект, заключающийся в улучшении санитарно-гигиенических условий труда горнорабочих.

На калийном руднике Верхнекамского месторождения калийно-магниевых солей прошли успешные испытания предлагаемого способа.

Формула изобретения

1. Способ удаления пыли и газа из очистной выработки при камерно-столбовой системе отработки, включающий подачу чистого воздуха в призабойную зону источником тяги, создающим вихревой циркуляционный контур, по одной стороне которого осуществляется подача чистого воздуха, а по другой стороне – удаление загрязненного воздуха из призабойной зоны, отличающийся тем, что в призабойной зоне размещают источник тяги, который создает первый контур циркуляционного вихревого движения и формирует направленный поток воздуха, загрязненный пылью и газом, вдоль стенки горной выработки, противоположной рабочим местам горняков, при этом в месте соединения первого циркуляционного вихревого контура со следующим вихревым контуром проходят сбойку, соединяющую горную выработку, в которой ведутся очистные работы, с отработанной камерой, где устанавливают дополнительный источник тяги.

2. Способ по п.1, отличающийся тем, что дополнительный источник тяги снабжают воздуховодом.
