Патент на изобретение №2392411

(54) ШАРОШКА БУРОВОГО ДОЛОТА

(57) Реферат:

Изобретение относится к породоразрушающему инструменту, а именно к конструкции буровых шарошечных долот. Технический результат – повышение эффективности разрушения породы и снижение себестоимости буровых работ. Шарошка бурового долота включает корпус с периферийными, промежуточными и вершинными венцами, оснащенными породоразрушающими элементами. Оси венцов шарошки расположены с эксцентриситетом относительно продольной оси шарошки, при этом величина эксцентриситета венцов уменьшается в направлении от вершины к периферии. При этом первые три венца шарошки, начиная с вершинного венца, в плоскости, перпендикулярной к продольной оси шарошки, смещены один от другого на угол 120°±, где =1-5°, а величина эксцентриситета у первых трех венцов выбирается в соответствии с соотношением К₁:К₂:К₃=3:2:1. 2 з.п. ф-лы, 2 ил.

Изобретение относится к породоразрушающему инструменту, а именно к конструкции шарошек буровых долот.

Известна шарошка бурового долота, включающая корпус со сплошными или зубчатыми венцами, поперечное сечение которых выполнено в виде вписанного в окружность конуса шарошки многоугольника со скругленными сторонами (см. авт.св. СССР 278595, кл. Е21В 10/16, 1970 г.).

Недостатками этой шарошки являются сложность конструкции и малая вооруженность. Первый недостаток ведет к удорожанию долота, а второй – к снижению проходки на долото.

Наиболее близкой к предложенной по технической сущности и достигаемому результату является шарошка бурового долота, включающая корпус с периферийными, промежуточными и вершинными венцами, оснащенными породоразрушающими элементами (см. патент РФ 2303118, кл. Е21В 10/16, 2007 г.).

К недостаткам данной шарошки бурового долота следует отнести малую эффективность разрушения породы из-за недостаточной ударной нагрузки, создаваемой зубьями при вращении вокруг продольной оси шарошки.

В связи с изложенным техническим результатом изобретения является повышение эффективности работы долота за счет увеличения ударной нагрузки, воздействующей на породу через породоразрушающие элементы шарошек.

Поставленный технический результат достигается тем, что в шарошке бурового долота, включающей корпус с периферийными, промежуточными и вершинными венцами, оснащенными породоразрушающими элементами, согласно изобретению оси венцов шарошки расположены с эксцентриситетом относительно продольной оси шарошки, при этом величина эксцентриситета венцов уменьшается в направлении от вершины к периферии.

Достижению указанного технического результата способствует также и то, что:

– первые три венца шарошки, начиная с вершинного венца, в плоскости, перпендикулярной к продольной оси шарошки, смещены один от другого на угол 120°±, где =1-5°;

– величина эксцентриситета у первых трех венцов выбираются в соответствии с соотношением K₁:K₂:К₃=3:2:1.

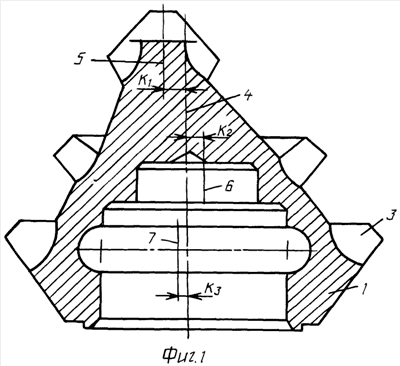

Изобретение поясняется чертежом, где на фиг.1 представлен общий вид шарошки в продольном разрезе, на фиг.2 – вид шарошки со стороны вершины.

Шарошка бурового долота содержит корпус 1 с венцами 2, оснащенными породоразрушающими элементами 3. В случае использования фрезерованных зубьев для этой цели используется твердосплавная армировка. В других случаях в качестве породоразрушающих элементов используются твердосплавные зубки (не показаны). Венцы 2 шарошки выполнены с эксцентриситетом К относительно продольной оси 4 шарошки, при этом величина эксцентриситета венцов 2 уменьшается в направлении от вершины к периферии, т.е. K₁>К₂>К₃. Величину эксцентриситета осей 5, 6 и 7 у первых трех венцов предпочтительно выбрать в соответствии с соотношением K₁:K₂:К₃=3: 2:1.

Одновременно с этим первые три венца 2 шарошки, начиная с вершинного венца, в плоскости, перпендикулярной к продольной оси 4 шарошки, смещены один относительно другого на угол 120±, где =1-5°, причем величина выбирается в зависимости от типоразмера долота. Последующие венцы 2 выполняют соосно с продольной осью 4 шарошки, но также с угловым смещением

Принцип работы долота заключается в следующем. Под действием осевой нагрузки и крутящего момента твердосплавные или фрезерованные породоразрушающие элементы венцов 2 осуществляют разрушение забоя и калибровку стенок скважины. При этом благодаря эксцентричному расположению венцов 2 породоразрушающие элементы их оказывают значительно большую ударную нагрузку на породу и тем самым увеличивают эффективность разрушения породы. Величину ударной нагрузки регулируют изменением величины эксцентриситета К для каждого венца независимо от других венцов. Это позволяет менять нагрузку на забой по всему радиусу долота в зависимости от схемы поражения забоя и физико-механических свойств разрушаемой породы.

Применение долот с предложенной конструкцией шарошки позволяет повысить технико-экономические показатели буровых работ и тем самым снизить их себестоимость.

Формула изобретения

1. Шарошка бурового долота, включающая корпус с периферийными, промежуточными и вершинными венцами, оснащенными породоразрушающими элементами, отличающаяся тем, что оси венцов шарошки расположены с эксцентриситетом относительно продольной оси шарошки, при этом величина эксцентриситета венцов уменьшается в направлении от вершины к периферии.

2. Шарошка бурового долота по п.1, отличающаяся тем, что первые три венца шарошки, начиная с вершинного венца, в плоскости, перпендикулярной к продольной оси шарошки, смещены один от другого на угол 120°±, где =1-5°.

3. Шарошка бурового долота по п.1, отличающаяся тем, что величина эксцентриситета у первых трех венцов выбираются в соответствии с соотношением К₁:К₂:К₃=3:2:1.

РИСУНКИ
