Патент на изобретение №2392112
|
||||||||||||||||||||||||||
(54) СПОСОБ РАСКРОЯ КРУГЛЫХ ЛЕСОМАТЕРИАЛОВ, ПОРАЖЕННЫХ СЕРДЦЕВИННОЙ ГНИЛЬЮ
(57) Реферат:
Изобретение относится к лесной промышленности. Способ включает определение формы и параметров сердцевинного слоя, фиксацию лесоматериала за здоровую периферийную зону, деление в продольном направлении с получением трехкантных брусьев и секторов. Первоначально получают двухкантный брус, производя два продольных пропила на расстоянии

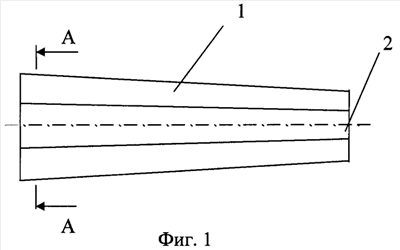

Изобретение относится к лесной промышленности и может быть использовано при производстве пилопродукции. Известен секторный способ раскроя круглых лесоматериалов, имеющих сердцевинную гниль, заключающийся в том, что круглый лесоматериал делится пропилами по радиусу на секторы, из которых по касательной к годичным слоям выпиливаются пиломатериалы [1]. Недостатками этого способа раскроя являются большой диапазон размеров получаемой продукции и высокий процент отходов. Наиболее близким является способ, при котором круглый лесоматериал делят в продольном направлении с получением трехкантных брусьев и секторов, включающих пораженные участки [2]. Недостатками прототипа являются низкий выход конечной продукции и низкая производительность ввиду сложности позицирования при продольном раскрое. Задачей изобретения является разработка усовершенствованного способа, позволяющего обеспечить наибольший выход конечной продукции. Это достигается тем, что первоначально круглый лесоматериал с сердцевинной гнилью делят в продольном направлении с получением двухкантного бруса и сегментов, производя два продольных пропила на расстоянии На фиг.1 изображен распиливаемый круглый лесоматериал с низкокачественным сердцевинным слоем; на фиг.2 – разрез А-А фиг.1; на фиг.3 изображен двухкантный брус с низкокачественным сердцевинным слоем; на фиг.4 – разрез Б-Б фиг.3; на фиг.5 изображен трехкантный брус, полученный в результате деления двухкантного бруса; на фиг.6 – разрез В-В фиг.5; на фиг.7 изображены сегменты с низкокачественным сердцевинным слоем; на фиг.8 изображен трехкантный брус, полученный в результате деления сегментов; на фиг.9 – разрез Г-Г фиг.8; на фиг.10 изображен комбинированный двухкантный брус; на фиг.11- разрез Д-Д фиг.10; на фиг.12 изображен сектор, не содержащий низкокачественную древесину; на фиг.13 – разрез Е-Е фиг.12; на фиг.14 изображено получение четырехкантного бруса. Способ раскроя круглых лесоматериалов 1, имеющих сердцевинную гниль 2, осуществляется следующим способом. Первоначально получают двухкантный брус 3, производя два продольных пропила на расстоянии Полученные секторы 7 без пораженных участков древесины разворачивают относительно друг друга на 180° в вертикальной и горизонтальной плоскостях, образуя при этом брус прямоугольного сечения 9, и формируют поверхности соединения, например, фрезерованием, секторы скрепляют по полученным поверхностям, например, склеиванием. Таким образом, использование предлагаемого способа раскроя круглых лесоматериалов, имеющих сердцевинную гниль, позволяет повысить выход качественной продукции и способствует повышению эффективности использования древесного сырья. Источники информации 1. Аксенов П.Л., Макаров Н.С., Прохоров И.К., Тюкина Ю.П. Технология пиломатериалов. – М.: Лесная промышленность, 1976, с.480. 2. Авторское свидетельство РФ
Формула изобретения
1. Способ раскроя круглых лесоматериалов, имеющих сердцевинную гниль, включающий определение формы и параметров сердцевинного слоя, фиксацию лесоматериала за здоровую периферийную зону, деление в продольном направлении с получением трехкантных брусьев и секторов, отличающийся тем, что первоначально получают двухкантный брус, производя два продольных пропила на расстоянии 2. Способ по п.1, отличающийся тем, что в полученных трехкантных брусьях удаляют низкокачественный сердцевинный слой, формируя поверхности обработки одинаковой формы и конусности по длине. 3. Способ по п.2, отличающийся тем, что полученные части разворачивают одна относительно другой на 180° в вертикальной плоскости, сопрягают по поверхности обработки и крепят между собой. 4. Способ по п.1, отличающийся тем, что полученные сектора без пораженных участков древесины разворачивают относительно друг друга на 180° в вертикальной и горизонтальной плоскостях, образуя при этом брус прямоугольного сечения, и формируют поверхности соединения, например, фрезерованием, сектора скрепляют по полученным поверхностям, например, склеиванием.
РИСУНКИ
|
||||||||||||||||||||||||||
(где d – диаметр сердцевинной гнили) от оси, проходящей через центры пораженного слоя в вершине и комле. Двухкантный брус делят пополам по плоскости пораженного слоя, в оставшихся сегментах производят два продольных параллельных пропила по краям пораженного слоя; в результате деления образуют трехкантные брусья, включающие пораженные участки и сектора без пораженного слоя. Изобретение повышает выход конечной пилопродукции. 3 з.п. ф-лы, 14 ил.
(где d – диаметр сердцевинной гнили) от оси, проходящей через центры пораженного слоя в вершине и комле. Двухкантный брус делят пополам по плоскости пораженного слоя, в оставшихся сегментах производят два продольных параллельных пропила по краям пораженного слоя. В результате деления образуются трехкантные брусья, включающие пораженные участки, и секторы без пораженного слоя. В полученных трехкантных брусьях удаляют низкокачественный сердцевинный слой, формируя поверхности обработки одинаковой формы и конусности по длине. Затем полученные части разворачивают одна относительно другой на 180° в вертикальной плоскости, сопрягают по поверхности обработки и крепят между собой. Полученные секторы без пораженных участков древесины разворачивают относительно друг друга на 180° в вертикальной и горизонтальной плоскостях, образуя при этом брус прямоугольного сечения, и формируют поверхности соединения, например, фрезерованием, секторы скрепляют по полученным поверхностям, например, склеиванием.
2264286, кл. B 27B 1/00, 2005.
(где d – диаметр сердцевинной гнили) от оси, проходящей через центры пораженного слоя в вершине и комле, двухкантный брус делят пополам по плоскости пораженного слоя, в оставшихся сегментах производят два продольных параллельных пропила по краям пораженного слоя; в результате деления образуют трехкантные брусья, включающие пораженные участки и сектора без пораженного слоя.
