Патент на изобретение №2392086
|
||||||||||||||||||||||||||
(54) СПОСОБ ИЗГОТОВЛЕНИЯ ОБЕЧАЙКИ РЕАКТОРА
(57) Реферат:
Изобретение относится к обработке металлов давлением и может быть использовано в нефтехимическом и энергетическом машиностроении при изготовлении обечаек реакторов и парогенераторов. Способ включает отливку слитка и его горячую механическую обработку. Осуществляют ковку слитка на пластину. Затем прокатку пластины на плиту шириной не менее высоты и длиной не менее длины окружности поковки обечайки. Производят гибку плиты в обечайку и сварку ее концов по торцам. Затем осуществляют ковку нагретого сварного соединения со степенью деформации не менее 50%. В результате обеспечивается расширение номенклатуры обечаек и снижение трудоемкости. 3 з.п. ф-лы, 3 ил.
Изобретение относится к обработке металлов давлением и может быть использовано в нефтехимическом и энергетическом машиностроении при изготовлении обечаек реакторов и парогенераторов. Известен способ изготовления обечайки реактора, включающий отливку слитка и его горячую механическую обработку (см. а.с. СССР Недостатком способа является высокая трудоемкость изготовления, низкий выход годного и ограниченные возможности по геометрическим размерам обечайки (диаметр – менее 6000 мм и высота – менее 2200 мм), ввиду использования кузнечной раскатки на универсальных гидравлических прессах (расстояние между колоннами и открытая высота). Техническим результатом, на достижение которого направлено предлагаемое изобретение, является расширение номенклатуры обечаек в сторону увеличения их габаритных размеров, снижение трудоемкости изготовления реактора и парогенератора за счет увеличения высоты обечайки и уменьшения количества обечаек и кольцевых швов на реакторе при его сборке. Указанный технический результат достигается тем, что в способе изготовления обечайки реактора, включающем отливку слитка и его горячую механическую обработку, согласно изобретению горячую механическую обработку слитка осуществляют путем его ковки на пластину и прокатки пластины на плиту шириной не менее высоты и длиной не менее длины окружности поковки обечайки, затем осуществляют гибку плиты в обечайку и сварку ее концов по торцам, после чего осуществляют ковку нагретого сварного соединения со степенью деформации не менее 50%. В способе осуществляют холодную гибку плиты в обечайку. В способе сварку концов обечайки осуществляют методом электрошлаковой сварки электродами того же химического состава, что и основной металл. В способе ковку сварного соединения осуществляют путем его обжатия в бойках пресса. При использовании кузнечных слитков их предварительную ковку на пластину под прокатку можно осуществлять на прессах меньшей мощности, с одного нагрева протяжкой в плоских бойках. Прокатка является намного более высокоскоростным процессом, чем ковка на гидравлических прессах, и поэтому изготовление плиты для обечайки на стане будет произведено с одного нагрева и в течение нескольких минут. При этом волокно в плите после прокатки будет ориентировано в продольном направлении, что позволит в готовой обечайке иметь максимальный уровень свойств в тангенциальном направлении, в соответствии с требованиями ТУ. Гибка плиты в обечайку на холодно в вальцах также является высокоскоростным процессом. А электрошлаковая сварка – наиболее производительным процессом сварки изделий большой толщины. Ковка сварного соединения со степенью не менее 50% необходима для выравнивания механических свойств и структуры, а также заварки возможных рыхлот и трещин в объеме всего соединения. На эскизах представлены основные этапы изготовления обечайки реактора: фиг.1 – ковка слитка на пластину; фиг.2 – прокатка пластины на плиту заданных размеров; фиг.3 – гибка плиты в обечайку и ее электрошлаковая сварка. Способ осуществляют следующим образом. Слиток в горячем состоянии передают в кузнечно-прессовый цех в нагревательную печь и нагревают до максимальной температуры ковки. После чего подают к прессу на ковку. Сначала из прибыли слитка куют цапфу и производят протяжку тела слитка на пластину толщиной t0, шириной не менее высоты поковки обечайки Н и длиной L. После разметки осуществляют рубку прибыли и дна слитка (фиг.1). Полученную заготовку передают в пролет прокатного стана на подогрев в печи. После нагрева производят прокатку пластины на плиту толщиной, равной толщине поковки стенки t обечайки и длиной не менее Отожженную плиту после разметки и механической обработки торцов передают на гибочные вальцы и производят гибку плиты на холодно в обечайку с зазором под электрошлаковую сварку. Полученную обечайку подают на участок электрошлаковой сварки и после установки планок и пластинчатого электрода, изготовленного из металла плиты, производят электрошлаковую сварку обечайки, а после сварки осуществляют отжиг сварного соединения и удаление направляющих планок (фиг.3). Затем сваренную обечайку передают в кузнечно-прессовый цех, нагревают в печи до температуры рекристаллизации перегретого (после сварки) аустенита (1050-1100°С), подают на бойки пресса и производят обжим сварного соединения с обжатием не менее 50%. После чего на прессе производят правку обечайки на окончательные размеры поковки и отправляют в термический цех на предварительную термическую обработку. В качестве примера изготовления выбран процесс изготовления обечайки зоны патрубков реактора ВВЭР-1000 из стали 15Х2НМФА-А. Готовая обечайка с пробой имеет следующие размеры: диаметр наружный – 4750 мм, внутренний – 3720 мм и высота 2700 мм. Масса поковки 151 т. Исходя из выхода годного 0,74, находим массу слитка 205 т. На ОАО «Энергомашспецсталь» в сталеплавильном цехе отливали слиток массой 205 т и на горячо (с температурой по поверхности 750°С) предали в кузнечно-прессовый цех в газовую нагревательную печь на нагрев. После нагрева до температуры 1220°С слиток подали на плоские бойки пресса 50 МН. Затем отковали цапфу из прибыли слитка, отрубили излишек и, захватив слиток за цапфу, отковали пластину толщиной 1000 мм, шириной 2700 мм и длиной 7500 мм. Отрубили излишки с прибыли и дна слитка. Из излишков отковали заготовки для электродов под электрошлаковую сварку. Пластину передали на термическую обработку – отжиг. Полученную пластину транспортировали на стан-5000 «Северстали» (Колпино). Пластину нагрели в газовой нагревательной печи до температуры 1220°С и передали на стан. За 10 проходов провели прокатку пластины на плиту толщиной 520 мм и длиной 14400 мм. После прокатки плиту передали в термическое отделение на отжиг, а затем транспортировали на ОАО «Волгограднефтемаш». На ОАО «Волгограднефтемаш» провели разметку плиты, механическую обработку торцов под сварку. После чего произвели гибку плиты на обечайку в вальцах, а из заготовок, полученных из ОАО «Энергомашспецсталь», отковали поковки для направляющих планок и электродов. Затем обечайку передали на участок электрошлаковой сварки. Обечайку установили на стенд, приварили направляющие планки, закрепили электроды и медные боковые охлаждающие планки и провели сварку обечайки с местным подогревом. После окончания сварки обечайку немедленно передали в печь на отжиг. При этом ширина шва составляла не менее двух толщин стенки обечайки. После отжига провели отрезку направляющих планок и зачистку сварного шва. Сваренную обечайку транспортировали на ОАО «Баррикады» (г.Волгоград) на участок ковочного пресса 80 МН, где обечайку нагрели в печи до температуры 1070°С, установили на оправку с козлами и верхним плоским бойком, провели обжим сварного соединения на прессе с деформацией 50%. Затем с этого же нагрева на столе пресса провели правку обечайки на окончательные размеры поковки. По данному способу возможно и изготовление обечаек парогенератора для АЭС. Исследования автора и других показывают, что по такой технологии достигается равномерность свойств сварного соединения и основного металла (см. Пименов Г.А., Тихомиров Н.В., Онищенко А.К. Изготовление крупных поковок ответственного назначения в сварно-кованом исполнении. / Кузнечно-штамповочное производство. – 1973. – Применение предлагаемого способа изготовления обечаек позволит ликвидировать монополию ООО «ОМЗ-СПЕЦСТАЛЬ» – ОАО «Ижорские заводы» на территории России, обеспечит дополнительную загрузку имеющихся резервов мощности по всему металлургическому циклу (особенно уникальный стан-5000) и позволит на предприятиях России изготовлять дополнительные корпуса реакторов и парогенераторов. В перспективе на «Северстали» возможно создание машины непрерывного литья заготовок (МНЛЗ) для отливки слитков под прокатку на стане-5000 и отказ от использования кузнечных слитков и их предварительной ковки на пластину. Одновременно в пролете стана-5000 возможна установка мощных гибочных вальцов и организация участка электрошлаковой сварки. То есть создание специализированной линии по производству толстостенных обечаек на «Северстали».
Формула изобретения
1. Способ изготовления обечайки реактора, включающий отливку слитка и его горячую механическую обработку, отличающийся тем, что горячую механическую обработку слитка осуществляют путем его ковки на пластину и прокатки пластины на плиту шириной не менее высоты и длиной не менее длины окружности поковки обечайки, затем осуществляют гибку плиты в обечайку и сварку ее концов по торцам, после чего осуществляют ковку нагретого сварного соединения со степенью деформации не менее 50%. 2. Способ по п.1, отличающийся тем, что осуществляют холодную гибку плиты в обечайку. 3. Способ по п.1, отличающийся тем, что сварку концов обечайки осуществляют методом электрошлаковой сварки электродами того же химического состава, что и основной металл. 4. Способ по п.1, отличающийся тем, что ковку сварного соединения осуществляют путем его обжатия в бойках пресса.

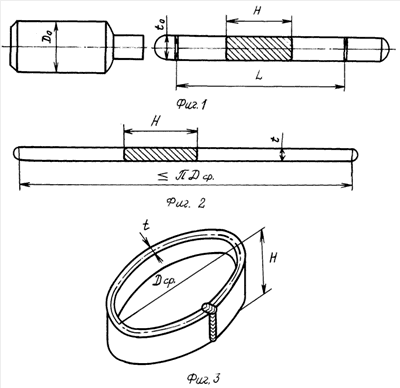

РИСУНКИ
|
||||||||||||||||||||||||||
863136, МПК В21К 1/38, 15.09.1981).
Dср., где Dcp. – средний диаметр поковки обечайки (фиг.2). После чего производят отжиг готовой плиты для максимального снижения прочностных и соответственно повышения пластических характеристик стали.
