Патент на изобретение №2391579

(54) ФРИКЦИОННАЯ НАКЛАДКА

(57) Реферат:

Изобретение относится к фрикционным накладкам, а именно к накладкам барабанных тормозов транспортных средств. Длина дуги накладки по внутренней поверхности и разность толщин накладки по краям соответствует соотношению: , где Н₂ – толщина толстого края накладки, H₁ – толщина тонкого края накладки, L – длина дуги накладки по внутренней поверхности. Достигается улучшение трибологических характеристик фрикционной пары за счет обеспечения оптимального соответствия геометрии накладки распределению сил и давлений в барабанном тормозе. 1 ил.

Заявляемое изобретение относится к фрикционным накладкам, а именно к накладкам барабанных тормозов транспортных средств, в частности грузовых автомобилей.

Аналогом заявляемого изобретения является фрикционная накладка, у которой соотношение между длиной дуги накладки по внутренней поверхности и разностью толщин накладки по краям составляет 62÷67 (см. Фрикционные и уплотнительные изделия и материалы. Каталог-справочник. М.: ЦНИИТЭНефтехим, 1990 г., с.69). Существенные признаки аналога «фрикционная накладка» совпадают с существенными признаками заявляемого изобретения.

Недостатком аналога является недостаточно полное соответствие геометрии накладки распределению сил и давлений в барабанном тормозе, что ухудшает трибологические характеристики фрикционной пары тормоза.

Прототипом заявляемого изобретения является фрикционная накладка, у которой соотношение между длиной дуги накладки по внутренней поверхности и разностью толщин накладки по краям составляет 37÷41 (см. Асбестовые технические изделия. Каталог-справочник. М.: ЦНИИТЭНефтехим, 1984 г., с.64-68). Существенные признаки прототипа «фрикционная накладка» совпадают с существенными признаками заявляемого изобретения.

Недостатком прототипа также является недостаточно полное соответствие геометрии накладки распределению сил и давлений в барабанном тормозе, что ухудшает трибологические характеристики фрикционной пары.

Задачей, на решение которой направлено заявляемое изобретение, является улучшение трибологических характеристик фрикционной пары за счет обеспечения оптимального соответствия геометрии накладки распределению сил и давлений в барабанном тормозе.

Для достижения указанного технического результата во фрикционной накладке длина дуги накладки по внутренней поверхности и разность толщин накладки по краям соответствует соотношению: , где H₂ – толщина толстого края накладки; H₁ – толщина тонкого края накладки; L – длина дуги накладки по внутренней поверхности.

Существенные признаки заявляемого изобретения «длина дуги накладки по внутренней поверхности и разность толщин накладки по краям соответствует соотношению: , где H₂ – толщина толстого края накладки; H₁ – толщина тонкого края накладки; L – длина дуги накладки по внутренней поверхности» являются отличительными от признаков прототипа.

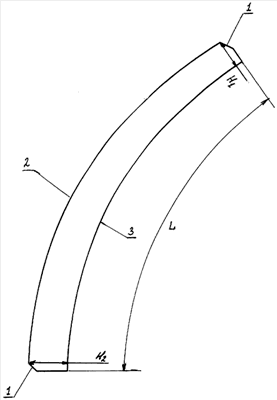

На чертеже представлена заявляемая накладка, вид сбоку.

Фрикционная накладка выполнена из полимерного фрикционного композита и представляет собой часть цилиндрической обечайки переменной толщины, снабженной двумя или тремя рядами отверстий для заклепок. Накладка имеет переменную толщину Н в рабочей зоне (зоне, соответствующей поверхности фрикционного контакта при эксплуатации). Для накладки, имеющей боковые скосы 1 (показаны на чертеже), толщина Н определяется применительно к рабочей поверхности 2 накладки как минимальная H₁ и максимальная Н₂. Если накладка не имеет боковых скосов (на чертеже не показана), то H₁ и Н₂ определяются для краев накладки. Разность H₂ и H₁ определяет градиент толщины накладки в зоне рабочей поверхности. Длина L накладки по дуге внутренней (не рабочей) поверхности 3 соотносится с градиентом толщины накладки как 35÷36, то есть , где Н₂ – толщина толстого края накладки; H₁ – толщина тонкого края накладки; L – длина дуги накладки по внутренней поверхности.

Конкретным примером заявляемой накладки является барабанная тормозная накладка грузового автомобиля, имеющая скосы, у которой L154 мм, H₁14,4 мм, H₂18,7 мм. .

Изготавливаться накладка может известными методами, например, формованием с последующей механической обработкой.

Выполнение накладки с указанными координатными характеристиками при использовании накладки в колодочном барабанном тормозе позволяет создать разницу давлений (благодаря разжимному устройству), обеспечивающую равномерность трения и изнашивания накладок, одинаковость момента торможения при обоих направлениях вращения, а также эффект самоусиления, то есть увеличение эффективности торможения действием сил трения. В результате улучшаются трибологические характеристики тормоза.

Формула изобретения

Фрикционная накладка, отличающаяся тем, что длина дуги накладки по внутренней поверхности и разность толщин накладки по краям соответствует соотношению: , где H₂ – толщина толстого края накладки; H₁ – толщина тонкого края накладки; L – длина дуги накладки по внутренней поверхности.

РИСУНКИ
