Патент на изобретение №2391573

(54) ПОДШИПНИК КАЧЕНИЯ РАДИАЛЬНО-УПОРНЫЙ С КОНИЧЕСКИМИ РОЛИКАМИ ДВУХЪЯРУСНЫЙ

(57) Реферат:

Изобретение относится к области машиностроения и может быть использовано во всех отраслях промышленности. Подшипник качения содержит наружное, среднее и внутреннее кольца с дорожками качения, размещенные между ними тела качения – ролики. Ролики выполнены в верхнем ярусе двухступенчатого типа, а в нижнем – в виде стандартного ролика конического типа, установленных в гнездах сепаратора. Большая ступень ролика, имеющая один участок, контактирует только с дорожкой качения наружного кольца, а меньшая ступень ролика, выполненная с двумя участками, контактирует только с дорожкой качения среднего кольца с двумя его наклонными участками с постоянной и одинаковой частотой вращения. Ролики верхнего яруса содержат подпятник, выполненный в виде шарика, а ролик нижнего яруса содержит два подпятника, последние установлены по оси роликов и контактируют с высокими бортами среднего и одним бортом нижнего кольца. По меньшей мере, одна дорожка качения среднего кольца подшипника выполнена, по меньшей мере, с одной проточкой для образования зазора с большей ступенью ролика. Причем угол между образующей ролика нижнего яруса и образующей большей ступени ролика верхнего яруса равен, например, от 18° до 30°, при этом радиальное биение подшипника составляет, например, ±2 мкм. Технический результат: обеспечение более высокой частоты вращения, чистого качения без проскальзывания тел качения относительно дорожек качения и работы с радиальным биением, снижение нагрева подшипника, уменьшение шума и повышение долговечности. 2 ил.

Изобретение относится к области машиностроения и может быть использовано во всех отраслях промышленности.

Подшипники качения радиально-упорный с коническими роликами однорядный, двухрядный, четырехрядный – известны.

Известны подшипники качения, содержащие внутреннее и наружное кольца, с дорожками качения, размещенные между ними тела качения, выполненные в виде конических роликов, установленных в гнездах сепаратора.

Одним из недостатков известных стандартных подшипников качения при их эксплуатации является наличие трения качения с проскальзыванием тел качения. Отношение пути скольжения к пути качения тел качения в подшипнике относится по величине как 15/160/1 и более, и отношение трения скольжения к трению качения имеет величину 500/1 и 10 000/1.

Кроме этого, при вращении внутреннего кольца подшипника, например, вправо наружное кольцо должно вращаться – влево, но, как правило, оно защемлено. По этим причинам подшипник греется от 100 до 700°С.

Углы конуса на конических роликах часто составляют от 30′ до 3° – данные углы самотормозящие. При осевом перемещении наружного кольца подшипник подклинивает или заклинивается – по этой причине происходят аварии на дорогах по причине «юза» передних колес, установленных на двух подшипниках с коническими роликами.

Можно предположить, что явление «шимми» на переднем носовом колесе самолета происходит по вине двух подшипников качения с коническими роликами, когда последние подклинивают и расклиниваются поочередно при вращении колеса, где подключается в работу расклинивания еще и торсионный момент на оси колеса.

От высокой температуры нагрева букс колес вагонов 55% от общего числа вагонов из составов отбраковываются на замену подшипников. При работе в реверсивном режиме на прокатных станах первыми выходят из строя сепараторы на 4-рядных подшипниках качения с коническими роликами, подшипники продолжают работать, но уже на трении скольжения без качения тел качения. Тела качения претерпевают высокую температуру нагрева в контакте торцов роликов с силовым бортом внутреннего кольца, до цветов побежалости с нагаром смазывающего материала

Конический ролик, как правило, катится по внутренней дорожке качения кольца одной точкой, все остальные точки и поверхности – скользят

Потери в машиностроении от износа и трения достигают 45% национального дохода.

Сопротивление трения не просто теряется, а превращается в теплоту, нагревая узлы машин, что поглощает в мире 3040% вырабатываемой в течение года энергии. От 3040% от числа всех техногенных катастроф приходится на стандартные подшипники «качения», а 8090% отказов машин происходит от износа узлов и деталей машин, 30% рабочих от числа всех рабочих заняты на ремонте машин.

От нагрева букс горят скаты на грузовых машинах, автобусах, троллейбусах. Допускаемая скорость от 5 до 15 м/с.

Известны подшипники качения с коническими роликами по патенту RU 2232926 фиг.7 и 8 однорядный и двухрядный. Подшипник качения состоит из наружного кольца, тел качения – роликов, выполненных двухступенчатыми конического типа, равномерно расположенных в гнездах сепаратора, внутреннего кольца, при этом большие ступени роликов контактируют только с дорожкой качения наружного кольца, а два участка меньших ступеней контактируют только с дорожкой качения внутреннего кольца с постоянной и одинаковой частотой вращения, при этом должно выполняться условие сборки подшипника:

а, по меньшей мере, одна дорожка качения внутреннего кольца подшипника выполнена с, по меньшей мере, с одной проточкой для образования зазора с большим диаметром ступени ролика, а больший диаметр ступени ролика и его два участка с меньшим диаметром выполнены коническими.

Условие сборки выполняется и в результате имеем чистое качение тел качения как по наружной, так и по внутренней дорожкам качения колец подшипника.

Нагрузка на сепаратор уменьшается в 500 раз даже при реверсивной работе подшипника.

Цель изобретения:

– обеспечение более высокой частоты вращения, например, до скорости 2550 м/с;

– обеспечить чистое качение телам качения без проскальзывания двум ярусам роликов при обкатывании по дорожкам качения подшипника;

– обеспечить радиальное биение, например, ±2 мкм.

Поставленные цели и технический эффект изобретения достигаются за счет того, что угол между образующей ролика нижнего яруса и образующей большей ступени ролика верхнего яруса равен, например, от 18 до 30°, при этом радиальное биение подшипника составляет, например, ±2 мкм.

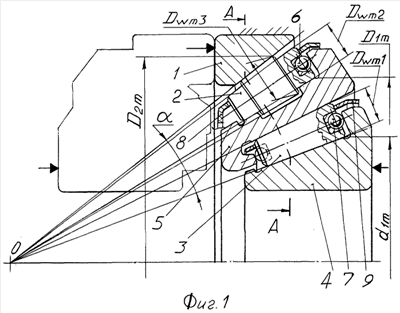

На фиг.1 изображен подшипник качения радиально-упорный с коническими роликами двухъярусный. В нижнем ярусе подшипника расположены тела качения конического типа в один ряд, а в верхнем ярусе тела качения выполнены двухступенчатыми конического типа, расположенными в один ряд.

На фиг.2 дано сечение А-А, на котором стрелками даны направления вращения колец, тел качения и сепараторов как в нижнем, так и в верхнем ярусах. Приведены точками поверхности линейных контактов тел качения с дорожками качения.

Подшипник качения радиально-упорный с коническими роликами двухъярусный состоит из наружного кольца 1, тел качения 2 двухступенчатого типа, выполненных в виде конических роликов, конических роликов 3 нижнего яруса, нижнего кольца 4 с дорожкой качения и высоким бортом, среднего кольца 5, выполненного с двумя бортами и двумя дорожками качения, в верхнем ярусе ролики 2 содержат подпятник 6, выполненный в виде шарика и обоймы, а в нижнем ярусе ролики 3 содержат по два подпятника 7, установленных по оси вращения роликов 2 и 3, контактирующих с высокими бортами колец 4 и 5. Ролики 2 и 3 равномерно расположены в гнездах сепараторов 8 и 9.

Большие ступени роликов 2 контактируют только с дорожкой качения наружного кольца 1, а два участка меньших ступеней ролика 2 контактируют только с дорожкой качения среднего кольца 5, которая содержит кольцевую проточку для расположения с зазором большей ступени ролика 2. Контакт большей ступени и двух участков меньших ступеней роликов 2 проходит по линии с ответными дорожками качения кольца 1 и 5. Контакт роликов 3 проходит по линии с ответными дорожками качения колец 4 и 5. Следует отметить, что число роликов 2 в верхнем ярусе, например, может быть равно числу роликов в нижнем ярусе или быть больше, чем достигается повышенная грузоподъемность и снижается нагрузка на подпятники 6 в верхнем ярусе роликов. При этом должно выполняться условие сборки подшипника:

где d1m – диаметр дорожки качения нижнего кольца 4;

Dwm1 – больший диаметр ролика 3;

D1m – диаметр дорожки качения среднего кольца 5;

Dwm2 – меньший диаметр ролика 2;

D2m – диаметр дорожки качения наружного кольца 1;

Dwm3 – больший диаметр ролика 2.

Следует отметить, что для подшипника может быть достаточным условие сборки верхнего яруса:

.

А для ролика 3 нижнего яруса достаточным будет выбор конусности. Данный угол должен быть не самотормозящим и равным 8°10°, как пример.

Условием надежной работы подшипника выступает угол , угол между образующей большей ступени ролика 2 и образующей ролика 3. Данный угол должен быть не самотормозящим и равным, например, 18°24°30°, что устраняет возможность самозаклинивания роликов 2 и 3 при работе подшипника.

Самозаклинивание ролику 3 не грозит, так как он зафиксирован, однако малый угол влияет на момент трения при начале вращения подшипника.

Подшипник качения на фиг.1 и 2 работает следующим образом: при вращении вала получает вращение кольцо 4, ролики 3 обкатываются без проскальзывания по дорожкам качения кольца 4 и кольца 5. Кольцо 5 получает вращение в противоположную сторону (см. фиг.2) по отношению к направлению вращения кольца 4.

Меньшие ступени, два их участка, роликов 2 получают вращение от контакта с дорожкой качения среднего кольца 5 в противоположную сторону по отношению к вращению роликов 3, а большие ступени роликов 2 обкатываются только по дорожке качения наружного кольца 1 с постоянной и одинаковой частотой вращения в верхнем ярусе.

Следует отметить, что осевую нагрузку в верхнем ярусе несут подпятники 6, установленные по оси вращения ролика 2 и контактирующие в точке с высоким бортом кольца 5. А нижний ролик 3 жестко зафиксирован с двух сторон высокими бортами, контактирующими с двух сторон с подпятниками 7 ролика 3. При работе подшипника ролики 3 и 2 лишены возможности осевой податливости. Угол конусности ролика 3 и 2 должен быть равен, например, 8°10°12°, быть не самотормозящим.

В данном подшипнике работа роликов 2 проходит с постоянной и одинаковой частотой вращения.

Подшипник качения радиально-упорный с коническими роликами двухъярусный воспринимает радиальную нагрузку и осевую нагрузку в одну сторону.

Если подшипники установить навстречу друг другу, то они будут воспринимать осевую нагрузку в обе стороны.

Данный подшипник является «пионерским изобретением» и впервые может называться подшипником качения с коническими роликами двухъярусным, работающим в условиях чистого качения с коэффициентом трения качения, равным, например, 0,0003. А до этого подшипника «качения» не было, была муфта трения, муфта сцепления, машина трения, работающая с очень низким КПД и с нагревом до 700°С.

Подшипник качения нового типа по сравнению со стандартными подшипниками имеет преимущества:

– обеспечивает чистое качение без скольжения тел качения относительно дорожек качения колец подшипника;

– обеспечивает осевую нагрузку через подпятник, который установлен на оси ролика и воспринимает нагрузку в точке;

– снижает нагрев подшипника до 50°С80°С;

– уменьшает расход смазки в пять раз;

– уменьшает шум, например, до 60 дБ только за счет вращения роликов в противофазе, когда окружные скорости вращения роликов различны, а при выполнении условия сборки:

,

окружные скорости роликов первого и второго ярусов равны, шум составит от 20 до 40дБ;

– долговечность, как недостаток, возрастет в десять – пятьдесят раз;

– повышает мощность приводов, например, до 20%;

– дает возможность подшипнику занять почетную нишу среди подшипников качения, работающих в условиях чистого качения, бесшумно, и в аварийных условиях, без смазки до 20 часов;

– сокращает расход топлива на грузовых и легковых автомобилях, например, до 20% и более;

– новый подшипник выступает за остановку тупикового пути развития стандартных подшипников «качения».

– Впервые предложено «пионерское изобретение» подшипника качения радиально-упорного с коническими роликами двухъярусного, который при резком экстренном торможении вала не изнашивается, а его тела качения продолжают обкатываться по инерции, но с затухающей скоростью.

Экономическая эффективность

Подшипник качения нового типа позволяет экономить млн тонн металла;

повышает долговечность и надежность, предотвращает аварии и катастрофы на дорогах, в морском и воздушном флотах, сокращает число ремонтных бригад и ремонтных мастерских, депо;

улучшает центровку валов, радиальное биение в пределах ± 2 мкм;

улучшает экологию – шум не более 30дБ;

экономит смазку в пять раз.

Подшипник допускает экстренное торможение, среднее кольцо работает как маховик, ролики продолжают обкатываться без скольжения – износ по роликам отсутствует.

В стандартных подшипниках абразивный износ присутствует даже при работе в масле.

Формула изобретения

Подшипник качения радиально-упорный с коническими роликами двухъярусный, содержащий наружное, среднее и внутреннее кольца с дорожками качения, размещенные между ними тела качения – ролики, выполненные, например, в верхнем ярусе двухступенчатого типа, а в нижнем – в виде стандартного ролика конического типа, установленные в гнездах сепаратора, большая ступень ролика, имеющая один участок, контактирует только с дорожкой качения наружного кольца, а меньшая ступень ролика, выполненная с двумя участками, контактирует только с дорожкой качения среднего кольца с двумя его наклонными участками, с постоянной и одинаковой частотой вращения, при этом должно выполняться условие сборки подшипника:
,
где D_1m – диаметр дорожки качения среднего кольца;
D_wm2 – меньший диаметр ролика верхнего яруса;
D_2m – диаметр дорожки качения наружного кольца;
D_wm3 – больший диаметр ролика верхнего яруса,
а ролики верхнего яруса содержат подпятник, выполненный в виде шарика, а ролик нижнего яруса содержит два подпятника, последние установлены по оси роликов и контактируют с высокими бортами среднего и одним бортом нижнего кольца, а, по меньшей мере, одна дорожка качения среднего кольца подшипника выполнена, по меньшей мере, с одной проточкой для образования зазора с большей ступенью ролика, отличающийся тем, что угол между образующей ролика нижнего яруса и образующей большей ступени ролика верхнего яруса равен, например, от 18 до 30°, при этом радиальное биение подшипника составляет, например, ±2 мкм.

РИСУНКИ
