Патент на изобретение №2390576
|
||||||||||||||||||||||||||
(54) ЧУГУН
(57) Реферат:
Изобретение относится к области металлургии, в частности, к составу чугуна. Чугун содержит компоненты в следующем соотношении, мас.%: углерод 2,9-3,2; кремний 2,4-2,8; марганец 0,6-1,0; фосфор 0,04-0,06; сера 0,01-0,03; бор 0,1-0,14; медь 1,4-1,6; хром 0,3-0,5; вольфрам и/или гафний 0,2-0,3; кобальт 0,15-0,23; железо – остальное. Использование изобретения обеспечивает повышение прочности чугуна. 1 табл.

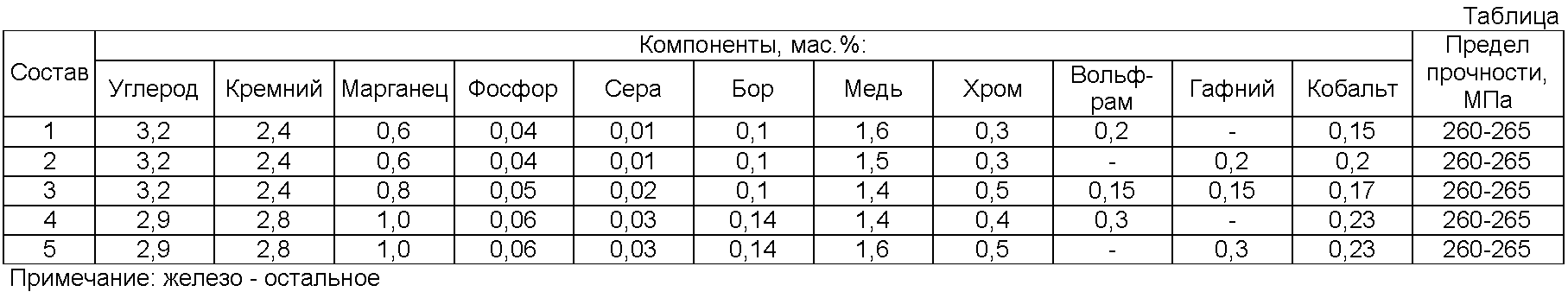

Изобретение относится к облаете металлургии, в частности, к составам серого чугуна, который может быть использован в транспортном машиностроении. Известен чугун, содержащий, мас.%: углерод 2,9-3,2; кремний 2,0-2,5; марганец 0,6-1,0; фосфор <0,06; сера Задачей изобретения является повышение прочности чугуна. Технический результат достигается тем, что чугун, содержащий углерод, кремний, марганец, фосфор, серу, бор, медь, хром, железо, отличающийся тем, что дополнительно включает вольфрам и/или гафний и кобальт при следующем соотношении компонентов, мас.%: углерод 2,9-3,2; кремний 2,4-2,8; марганец 0,6-1,0; фосфор 0,04-0,06; сера 0,01-0,03; бор 0,1-0,14; медь 1,4-1,6; хром 0,3-0,5; вольфрам и/или гафний 0,2-0,3; кобальт 0,15-0,23; железо – остальное. В таблице приведены составы чугуна. Повышение прочности чугуна обусловлено комплексным влиянием компонентов, входящих в его состав. Вольфрам, гафний и кобальт повышают прочность и твердость чугуна. Кобальт улучшает металлическую основу сплава. Медь увеличивает прочность и пластичность чугуна. Хром и бор повышают твердость сплава, стабилизирует карбиды. Фосфор обеспечивает твердость и износостойкость сплава, незначительно увеличивает прочность. Чугун выплавляют в электропечах и отливают в горячие (400-500°C) металлические формы, обмазанные огнеупорной глиной. Отливки подвергают нормализации при температуре 930-950°C и отпуску при температуре 700-720°C.
Источники информации 1. CN 101195889 A, 2008.
Формула изобретения
Чугун, содержащий углерод, кремний, марганец, фосфор, серу, бор, медь, хром, железо, отличающийся тем, что он дополнительно содержит вольфрам и/или гафний и кобальт при следующем соотношении компонентов, мас.%: углерод 2,9-3,2; кремний 2,4-2,8; марганец 0,6-1,0; фосфор 0,04-0,06; сера 0,01-0,03; бор 0,1-0,14; медь 1,4-1,6; хром 0,3-0,5; вольфрам и/или гафний 0,2-0,3; кобальт 0,15-0,23; железо – остальное.
|
||||||||||||||||||||||||||
0,1; бор 0,05-0,08; медь 0,3-0,6; хром 0,5±0,05; железо – остальное [1].
