Патент на изобретение №2389908
|
|||||||||||||||||||||||||||||||||||||||||
(54) ГАЗОВЫЙ ЭЖЕКТОР
(57) Реферат:
Эжектор предназначен для промысловой подготовки газа и газового конденсата в составе установок низкотемпературной сепарации газа с эжекторами для утилизации газа дегазации конденсата. Газовый эжектор содержит корпус с патрубками высоконапорного, низконапорного и смеси газов и соосно размещенные в корпусе сопло, камера смешения с примыкающей к ней втулкой диффузора, причем патрубок низконапорного газа сопряжен с камерой смешения через суживающуюся кольцевую полость, выходной участок полости низконапорного газа имеет тороидальную форму, начальный участок стенки камеры смешения выполнен с кольцевой термоизолирующей прослойкой, а положение камеры смешения в корпусе зафиксировано с помощью прилегающей к буртику корпуса втулки диффузора. Эжектор обеспечивает снижение металлоемкости газового эжектора и повышение его надежности на режимах с гидратообразованием. 1 з.п. ф-лы, 3 ил., 1 табл.
Изобретение относится к нефтегазовой промышленности и может быть использовано для промысловой подготовки газа и газового конденсата на газоконденсатных или нефтегазоконденсатных месторождениях в составе установок, использующих способ низкотемпературной конденсации (сепарации) для осушки газа по влаге и тяжелым углеводородам и способ ступенчатой дегазации конденсата для его частичной стабилизации, включая эжекторы для утилизации газа дегазации. Известны газовые эжекторы, в которых давление низконапорного (НН) газа, газа дегазации, увеличивают за счет смешения этого потока с потоком высоконапорного (ВН) газа на входе в низкотемпературный сепаратор установки промысловой подготовки газа. Газовые эжекторы обычно выполняют по схемам с осевым или радиальным подводом к корпусу ВН газа, с радиальным подводом НН газа и осевым выходом из корпуса смеси газов. [Патент России Известные газовые эжекторы имеют следующие недостатки: – большая металлоемкость вследствие использования, при больших избыточных давлениях ВН и НН сред, нормализованных фланцевых разъемов корпуса и присоединительных патрубков, – недостаточная надежность на режимах с гидратообразованием, особенно при наличии положительной разности температур между НН и ВН потоками. Ближайшим прототипом настоящего изобретения является эжектор типа ЭГ-9 ООО «ВНИИГАЗ», состоящий из корпуса с патрубками высоконапорного, низконапорного и смеси газов и соосно размещенных в корпусе сопла, камеры смешения с прилегающей к ней втулкой диффузора, причем патрубок низконапорного газа сопряжен с камерой смешения через суживающуюся кольцевую полость. [Царев И.Н., Сидор П.Г. Инструкция по эксплуатации эжекторов. ВНИИГАЗ, М., 1982 г., 27 стр.]. Для технологических линий промысловой подготовки газа с пропускной способностью 5 млн нм3/сут масса эжектора ЭГ-9 составляет более 700 кг, что затрудняет его обслуживание вне зоны действия стационарных грузоподъемных устройств. Технической задачей предложенного устройства является снижение металлоемкости газового эжектора и повышение его надежности на режимах с гидратообразованием. Поставленная задача достигается тем, что газовый эжектор содержит корпус с патрубками высоконапорного, низконапорного и смеси газов и соосно размещенные в корпусе сопло, камеру смешения с примыкающей к ней втулкой диффузора, причем патрубок низконапорного газа сопряжен с камерой смешения через суживающуюся кольцевую полость, при этом выходной участок полости низконапорного газа имеет тороидальную форму, начальный участок стенки камеры смешения выполнен с кольцевой термоизолирующей прослойкой, а положение камеры смешения в корпусе зафиксировано с помощью прилегающей к буртику корпуса втулки диффузора. Кроме того, крепление патрубков к корпусу может быть выполнено с помощью накидных гаек. Предложенное устройство может быть реализовано в конструкции газового эжектора, показанной на Фиг.1. Крепление патрубков к корпусу, место I, Фиг.1, показано на Фиг.2. Продольное сечение начального участка стенки камеры смешения показано на Фиг.3. Газовый эжектор содержит цилиндрический корпус 1, Фиг.1, с подключенными к нему патрубками 2 и 3 для подачи соответственно ВН и НН газа и патрубком отвода из корпуса смеси газов 4. Крепление патрубков к корпусу выполняют с помощью резьбовых накидных гаек 5, 6 с уплотнением стыков кольцами 7, Фиг.2. Во внутренней полости корпуса соосно, по ходу газа, размещены съемные корпус сопла 8 с соплом 9 конической формы, а также цилиндрическая камера смешения 10 с коническим диффузором 11. Положение камеры смешения в корпусе относительно кольцевого буртика корпуса 12 зафиксировано с помощью фланцевой втулки диффузора 13 и шпилек 14. Начальный участок камеры смешения, примыкающий к кольцевой полости подачи НН газа 15, выполнен с кольцевой термоизолирующей прослойкой 16, образованной двойными стенками 17, 18 камеры смешения, Фиг.3. Сопряженные поверхности корпуса сопла, сопла и камеры смешения образуют суживающийся в сторону камеры смешения канал 19 тороидальной формы для подачи НН газа в камеру смешения. Устройство работает следующим образом. Эжектирующий высоконапорный газ по патрубку 2 подают в сопло 9, где осуществляется преобразование статического давления газа в скоростной напор с понижением температуры газа. Эжектируемый НН газ по патрубку 3 и через кольцевые полости 15, 19 поступает в камеру смешения 10 и диффузор 11, где осуществляется взаимодействие потоков и их торможение. При этом давление смеси газов увеличивается. Смесь газов отводят по патрубку 4. Тороидальная форма канала 19, крепление камеры смешения в корпусе 1 с помощью втулки диффузора 13 относительно буртика корпуса 12 и крепление патрубков 2, 3, 4 к корпусу с помощью накидных гаек 5, 6 улучшают габаритные и весовые характеристики устройства. Для рассматриваемых условий масса газового эжектора снижается по сравнению с прототипом в 6 раз. Выполнение начального участка стенки камеры смешения с кольцевой термоизолирующей газовой прослойкой 16 увеличивает температуру стенки камеры смешения со стороны камеры подачи НН газа, что снижает вероятность отложения на стенке кристаллогидратов и льда и повышает надежность устройства. Работоспособность устройства проверена на установке комплексной подготовки газа к транспорту Северо-Уренгойского газоконденсатного месторождения. Типичные параметры эксплуатации газового эжектора приведены в таблице.
Формула изобретения
1. Газовый эжектор, содержащий корпус с патрубками высоконапорного, низконапорного и смеси газов, и соосно размещенные в корпусе сопло, камеру смешения с примыкающей к ней втулкой диффузора, причем патрубок низконапорного газа сопряжен с камерой смешения через суживающуюся кольцевую полость, отличающийся тем, что выходной участок полости низконапорного газа имеет тороидальную форму, начальный участок стенки камеры смешения выполнен с кольцевой термоизолирующей прослойкой, а положение камеры смешения в корпусе зафиксировано с помощью прилегающей к буртику корпуса втулки диффузора. 2. Эжектор по п.1, отличающийся тем, что крепление патрубков к корпусу выполнено с помощью накидных гаек.

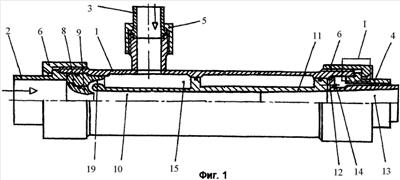

РИСУНКИ
|
|||||||||||||||||||||||||||||||||||||||||
2151920, Кл. F04F 5|14, опубл. 2000 г.].
