Патент на изобретение №2389903
|
||||||||||||||||||||||||||
(54) РУКОЯТКА НАСОСА
(57) Реферат:
Изобретение относится к насосам гидравлическим с ручным приводом, предназначенным для нагнетания рабочей жидкости в рабочие полости аварийно-спасательного инструмента (АСИ) и для отвода рабочей жидкости из сливной полости АСИ. Рукоятка насоса состоит из рычага, скрепленного с качалкой с одной стороны и ручкой с другой. Качалка скреплена с хвостовиком плунжера ручного гидронасоса с помощью оси, установленной в отверстия качалки сквозь паз и отверстие хвостовика плунжера. Другой осью она скреплена с отверстием качалки и с отверстием выступа кронштейна, установленного в корпусе гидронасоса. Качалка, выполненная в виде фасонной втулки, имеет два одинаковых посадочных места. Одно посадочное место выполнено в приливе, расположенном на наружной поверхности втулки, другое посадочное место расположено под острым углом
Предлагаемое изобретение относится к насосам гидравлическим с ручным приводом, предназначенным для нагнетания рабочей жидкости в рабочие полости аварийно-спасательного инструмента (АСИ) и для отвода рабочей жидкости из сливной полости АСИ. Аналогами предлагаемого изобретения «Рукоятка насоса», по нашему мнению, являются: – рукоятка ручного насоса НР101-SТД из проспекта AMKUS «Спасательные системы», стр.13, (Местный дистрибьютер АМКУС: БРАНД СЕРВИС, Аварийно-спасательное и пожарное оборудование, 193148, Санкт-Петербург, ул.Ольги Бергольц, 40), (аналог) [1], – рукоятка насоса ручного РН-2080М из проспекта «Средства спасения» ЗАО Научно-производственный центр; гидравлический аварийно-спасательный инструмент «Медведь», 121357, г.Москва, пр. Загорского, д.5, (аналог) [2], – рукоятка насоса ручного РН 63 из проспекта научно-производственного объединения «Простор», стр.14, 141292, г.Красноармейск, Московская область, проспект Испытателей, 25/2, (ближайший аналог) [3]. Известна рукоятка ручного насоса НР101-SТД, выполненная в виде рычага, скрепленного с одной стороны с хвостиком плунжера ручного гидронасоса и отверстием, выполненным в выступе кронштейна, установленного в гидронасосе, с помощью двух осей, а с другой стороны – с ручкой, при этом рычаг выполнен из листа и имеет П-образную конфигурацию в разрезе и постоянное скрепление с хвостовиком плунжера и кронштейном гидронасоса [1]. Известна рукоятка насоса ручного РН-2080М, выполненная в виде рычага, скрепленного с одной стороны с качалкой, выполненной в виде втулки, а с другой стороны с ручкой, при этом качалка скреплена с хвостовиком плунжера и с выступом кронштейна, установленных в корпусе, при этом рычаг рукоятки скреплен с качалкой без возможности изменения положения места скрепления [2]. Известна рукоятка насоса ручного РН 63, выполненная в виде рычага, скрепленного с качалкой, с одной стороны, и ручкой, с другой, при этом качалка скреплена с хвостовиком плунжера ручного гидронасоса с помощью оси, установленной в отверстия сквозь паз, выполненные в качалке и хвостовике плунжера, а другой осью скреплена с отверстием выступа кронштейна, установленного в корпусе гидронасоса, при этом качалка рукоятки скреплена с рычагом без возможности изменения положения места скрепления [3]. Известные конструкции рукояток насосов имеют существенный недостаток, они имеют постоянную траекторию перемещения рычага рукоятки при нагнетании рабочей жидкости в рабочие полости аварийно-спасательного инструмента, что мешает оператору при рабочее принять наиболее удобное положение тела в стесненных условиях рабочей зоны. Предлагаемое техническое решение направлено на устранение вышеприведенного недостатка и обеспечение более комфортных условий работы оператору в стесненных условиях рабочей зоны. Поставленная задача решается за счет возможного быстрого изменения траектории движения рукоятки путем легкой переустановки рычага с ручкой из одного посадочного места в другое, оси которых расположены в одной плоскости под острым углом, что позволяет расширить диапазон наиболее удобных положений тела оператора при работе. Сущность предлагаемого технического решения поясняется схемами, где: на фиг.1 изображен общий вид рукоятки насоса; на фиг.2 – выполнен вид Б фиг.1, на фиг.3 показан вид А фиг.1, где: 1 – рычаг, 2 – качалка, 3 – ручка, 4 – хвостовик плунжера, 5 – ось, 6, 7 – отверстия качалки 2, 8 – паз, 9 – отверстие хвостовика плунжера 4, 10 – ось, 11 – отверстие качалки 2, 12 – отверстие выступа кронштейна, 13 – кронштейн, 14 – корпус гидронасоса, 15, 16 – посадочные места, 17 – прилив, Предлагаемая «Рукоятка насоса», предназначенная для нагнетания рабочей жидкости в рабочие полости аварийно-спасательного инструмента, состоит из рычага 1, скрепленного с качалкой 2 с одной стороны и ручкой 3 с другой, качалка 2 которого скреплена с хвостовиком плунжера 4 ручного гидронасоса с помощью оси 5, установленной в отверстия 6, 7 качалки 2, сквозь паз 8 и отверстие 9 хвостовика плунжера 4, а другой осью 10 скреплена с отверстием 11 качалки 2 и с отверстием 12 выступа кронштейна 13, установленного в корпусе гидронасоса 14, при этом качалка 2 выполнена в виде фасонной втулки, имеющей два одинаковых посадочных места 15, 16, при этом посадочное место 15 выполнено в приливе 17, расположенном на наружной поверхности втулки, а другое посадочное место 16 расположено под острым углом Изготовление и сборка предлагаемой «Рукоятки насоса» могут быть выполнены, например, следующим образом. Все металлические детали, входящие в конструкцию, могут быть изготовлены, например, из профилированного сортового проката обработкой на металлорежущих станках, при этом качалка может быть изготовлена из заготовки, полученной методом горячей штамповки, с последующей обработкой резанием на металлорежущих станках. Сборку рукоятки насоса с гидронасосом выполняют следующим образом. Производят скрепление качалки с хвостовиком плунжера и с выступом кронштейна с помощью двух осей и крепежных элементов, скрепляют рычаг с ручкой, а затем устанавливают его в посадочное место качалки и рукоятка насоса готова к работе. Для изготовления деталей рукоятки насоса не требуется использования специального и дорогостоящего оборудования и материалов. Основные размеры, параметры и характеристики: величина угла Предложенная конструкция «Рукоятки насоса» позволяет повысить удобство при работе за счет обеспечения возможности манипулирования расположением рукоятки относительно корпуса насоса и использования наиболее удобных положений тела оператора при работе. Предложенная конструкция «Рукоятки насоса» в настоящее время находится в стадии подготовки к серийному производству.
Формула изобретения
1. Рукоятка насоса, представляющая механизм передачи усилия, состоящая из рычага, скрепленного с качалкой с одной стороны и ручкой с другой, качалка которого скреплена с хвостовиком плунжера ручного гидронасоса с помощью оси, установленной в отверстия сквозь паз, выполненные в качалке и хвостовике плунжера, а другой осью скреплена с отверстием выступа кронштейна, установленного в корпусе гидронасоса, отличающаяся тем, что качалка выполнена в виде фасонной втулки, на наружной поверхности которой выполнен прилив, имеющей два одинаковых посадочных места для скрепления с рычагом, геометрические оси которых расположены под острым углом в одной плоскости. 2. Рукоятка насоса по п.1, отличающаяся тем, что рычаг рукоятки с ручкой может быть легко переустановлен из одного посадочного места в другое.

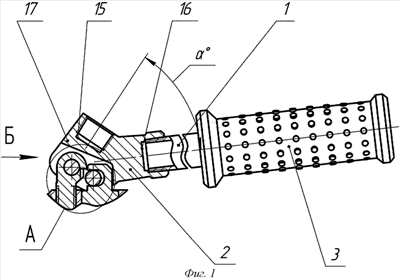

РИСУНКИ
|
||||||||||||||||||||||||||
к геометрической оси первого посадочного места и размещены в одной плоскости. Рычаг с ручкой может быть легко переустановлен из одного посадочного места в другое. Рукоятка насоса позволяет повысить удобство при работе за счет возможного манипулирования расположением рукоятки относительно корпуса гидронасоса и обеспечивает оператору занятия наиболее удобных положений тела. 1 з.п.ф-лы, 3 ил.
