Патент на изобретение №2389884
|
||||||||||||||||||||||||||
(54) АЭРОДИНАМИЧЕСКИЙ ГЛУШИТЕЛЬ ШУМА ВЫПУСКА КОЧЕТОВА
(57) Реферат:
Изобретение относится к средствам глушения аэродинамического шума пневматического оборудования и систем выпуска сжатого газа или воздуха. Глушитель содержит впускной патрубок и жестко связанный с ним корпус из пористого материала, корпус выполнен из звукопоглотителя в виде конических перфорированных коаксиальных втулок – внешней и внутренней, между которыми расположена звукопоглощающая конструкция, выполненная, по крайней мере, из одного профилированного пористого листа, причем профиль листа в сечении может быть треугольным, прямоугольным, трапецеидальным, в виде дуг окружностей, синусоидальным, а торцевые поверхности, ограничивающие поверхности усеченного конуса, выполнены из пористого материала, а поверх корпуса расположена пористая оболочка в виде эллипсоида вращения либо пористая сферическая оболочка. Технический результат – повышение эффективности шумоглушения. 4 ил.
Изобретение относится к средствам глушения аэродинамического шума пневматического оборудования и систем выпуска сжатого газа или воздуха. Наиболее близким техническим решением по технической сущности является глушитель шума выхлопа, содержащий впускной патрубок и примыкающий к нему корпус из пористого материала (патент РФ Недостатком известного технического решения является сравнительно невысокая эффективность шумоглушения на низких частотах. Технический результат – повышение эффективности шумоглушения. Это достигается тем, что в аэродинамическом глушителе шума, содержащем впускной патрубок и жестко связанный с ним корпус из пористого материала, корпус выполнен из звукопоглотителя в виде конических перфорированных коаксиальных втулок – внешней и внутренней, между которыми расположена звукопоглощающая конструкция, выполненная, по крайней мере, из одного профилированного пористого листа, причем профиль листа в сечении может быть треугольным, прямоугольным, трапецеидальным, в виде дуг окружностей, синусоидальным, а торцевые поверхности, ограничивающие поверхности усеченного конуса, выполнены из пористого материала, а поверх корпуса расположена пористая оболочка в виде эллипсоида вращения либо пористая сферическая оболочка. На фиг.1 представлен фронтальный разрез глушителя шума с внешней оболочкой в виде эллипсоида вращения, на фиг.2 – фронтальный разрез глушителя шума с внешней оболочкой в виде сферы, на фиг.3 и 4 – вариант выполнения оболочек усеченного конуса. Глушитель шума (фиг.1) содержит впускной патрубок 1, имеющий торец 2, отверстие 3 и резьбовой участок, а также жестко связанный с ним корпус 4 из звукопоглотителя (фиг.3 и 4). Звукопоглотитель выполнен в виде конических перфорированных коаксиальных втулок – внешней 8 и внутренней 9, между которыми расположена звукопоглощающая конструкция 10, выполненная, по крайней мере, из одного профилированного пористого листа, причем профиль листа в сечении может быть треугольным, прямоугольным, трапецеидальным, в виде дуг окружностей, синусоидальным, а торцевые поверхности 5, ограничивающие поверхности усеченного конуса, выполнены из пористого материала. Поверх корпуса 4 расположена пористая оболочка в виде эллипсоида вращения 6 (фиг.1) либо пористая сферическая оболочка 7 (фиг.2). Оболочки 6 и 7 могут быть выполнены на основе алюминесодержащих сплавов с последующим наполнением их гидридом титана или воздухом с плотностью в пределах 0,5 Глушитель шума работает следующим образом. Звуковые волны вместе с турбулентным потоком сжатого воздуха от пневматического оборудования поступают через впускной патрубок 1, через отверстие 3 в корпус 4. При этом явление лучевого эффекта полностью исключается за счет наличия звукопоглощающих конструкций 10 и пористых оболочек 6 и 7, которые дополнительно гасят звуковую энергию.
Формула изобретения
Аэродинамический глушитель шума, содержащий впускной патрубок и жестко связанный с ним корпус из пористого материала, отличающийся тем, что корпус выполнен из звукопоглотителя в виде конических перфорированных коаксиальных втулок, внешней и внутренней, между которыми расположена звукопоглощающая конструкция, выполненная, по крайней мере, из одного профилированного пористого листа, причем профиль листа в сечении может быть треугольным, прямоугольным, трапецеидальным, в виде дуг окружностей, синусоидальным, а торцевые поверхности, ограничивающие поверхности усеченного конуса, выполнены из пористого материала, а поверх корпуса расположена пористая оболочка в виде эллипсоида вращения, либо пористая сферическая оболочка.

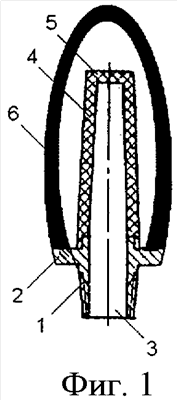

РИСУНКИ
|
||||||||||||||||||||||||||
2306429, F01N 1/24, 1972 г. – прототип).
0,9 кг/м3 со следующими прочностными свойствами: прочность на сжатие в пределах 5
