Патент на изобретение №2389622

(54) ГИДРОПНЕВМОЦИЛИНДР

(57) Реферат:

Изобретение относится к области автомобилестроения, в частности к гидравлическим цилиндрам тормозных систем транспортных средств. Гидропневмоцилиндр содержит корпус и установленную в его внутренней полости стеклянную цилиндрическую втулку. Стеклянная цилиндрическая втулка выполнена с цементированной рабочей поверхностью и снабжена внешней металлической оболочкой. Пространство между втулкой и оболочкой заполнено буферным слоем из жидкого затвердевающего вещества с наполнителем из металлического порошка. Достигается повышение надежности и долговечности гидропневмоцилиндров. 1 з.п. ф-лы, 1 ил.

Изобретение относится к технике, включающей гидравлические и пневматические устройства, в частности к гидравлическим цилиндрам тормозных систем транспортных средств.

Известен силовой гидроцилиндр, содержащий корпус цилиндра, в котором установлена тонкостенная втулка, а зазоры между втулкой и цилиндром заполнены затвердевающим композитным наполнителем (а.с. SU 802662 А, кл. F15D 15/08, опубл. 07.02.1981).

Наиболее близким по технической сущности к предлагаемому изобретению является известный также рабочий орган гидравлических тормозных систем (патент RU 2263593, кл. В60Т 11/16, опубл. 10.11.2005).

Указанное техническое решение имеет ряд преимуществ относительно первого. Однако возможности повышения его надежности и долговечности не исчерпаны. Кроме того, оно обладает существенным недостатком: разница коэффициентов теплового расширения стекла и металла при колебаниях температуры эксплуатации приводит к возникновению в зоне сопряжения втулки и корпуса, либо напряжений, либо вакуума, что значительно снижает надежность и долговечность гидроцилиндра. Другим недостатком прототипа является то, что рабочая поверхность стеклянной втулки имеет микропоры, ликвидация которых позволило бы повысить антифрикционные свойства рабочей поверхности.

Целью изобретения является повышение надежности и долговечности работы гидропневмоцилиндров.

Указанная цель достигается тем, что стеклянная цилиндрическая втулка выполнена с цементированной, с помощью графита, рабочей поверхностью и снабжена внешней металлической оболочкой, а пространство между втулкой и оболочкой заполнено буферным слоем из жидкой затвердевающей массы с наполнителем из металлического порошка. Цементация рабочей поверхности позволяет заполнить микропоры, повышает ее прочность и антифрикционные свойства, что позволяет повысить надежность и долговечность изделия.

Конструкция гидропневмоцилиндра включает четыре сопряженных друг с другом цилиндрических деталей. Для того чтобы при колебаниях температуры все детали синхронно расширялись или сжимались, не создавая при этом вакуум или напряжения в сопряжениях, должно быть выполнено условие

,

где _к, _c, _б – коэффициенты теплового расширения материалов соответственно корпуса, стеклянной втулки и буферного слоя;

d_к, d_c – значения внешних диаметров соответственно корпуса, стеклянной втулки и буферного слоя.

Коэффициент теплового расширения материала буферного слоя

,

где _м, _п – коэффициенты теплового расширения материалов затвердевающей массы и металлического порошка;

– объемная доля металлического порошка в буферном слое.

Подставив значение _б из формулы (2) в формулу (1), после преобразований получено

.

Таким образом, чтобы исключить возникновение напряжений или вакуума в зонах сопряжения деталей гидропневмоцилиндра и таким образом повысить его надежность и долговечность, объемное долевое содержание металлического порошка в буферном слое должно соответствовать значению , вычисленному по формуле (3).

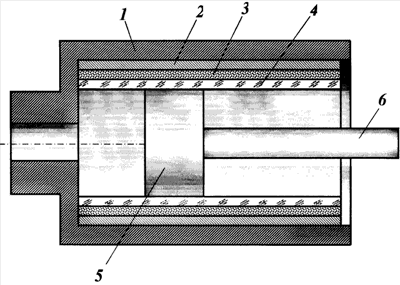

На чертеже изображено продольное сечение гидропневмоцилиндра.

Гидропневмоцилиндр состоит из корпуса 1 и размещенной в нем гильзы (сицила), которая, в свою очередь, содержит оболочку 2, буферный слой 3 и стеклянную втулку 4. В полости гильзы (сицила) размещены поршень 5 и шток 6. Гильза (сицил) является съемным заменяемым узлом. При использовании гидропневмоцилиндра в пневмосистемах при относительно низких давлениях оболочка 2 может быть выполнена из неметаллических материалов, например из пластмасс.

Применение буферного слоя с заданным коэффициентом теплового расширения, а также использование стеклянной втулки с цементированной рабочей поверхностью, позволяют, за счет повышения антифрикционных свойств и исключения напряжений в сопряжениях, повысить надежность и долговечность изделия.

Формула изобретения

1. Гидропневмоцилиндр, содержащий корпус и установленную в его внутренней полости стеклянную цилиндрическую втулку, отличающийся тем, что стеклянная цилиндрическая втулка выполнена с цементированной рабочей поверхностью и снабжена внешней металлической оболочкой, а пространство между втулкой и оболочкой заполнено буферным слоем из жидкого затвердевающего вещества с наполнителем из металлического порошка.

2. Гидропневмоцилиндр по п.1, отличающийся тем, что содержание наполнителя в буферном слое определяется по формуле

где _к, _с, _м, _п – коэффициенты линейного расширения материалов соответственно корпуса, стеклянной втулки, затвердевающего вещества и металлического порошка;
d_к, d_c, d_б – значения внешних диаметров соответственно корпуса, стеклянной втулки и буферного слоя.

РИСУНКИ
