Патент на изобретение №2388658
|
||||||||||||||||||||||||||
(54) ВОЗДУШНОЕ СУДНО С НИЗКИМ УРОВНЕМ ШУМА, В ЧАСТНОСТИ, ПРИ ВЗЛЕТЕ И ПОСАДКЕ
(57) Реферат:
Изобретение относится к воздушному судну с низким уровнем шума, в частности – при взлете и посадке. Воздушное судно содержит фюзеляж, два крыла, вертикальное хвостовое оперение, состоящее, по меньшей мере, из двух килей, и расположенный в задней части фюзеляжа, по меньшей мере, один газотурбинный двигатель. Хвостовое оперение образует с задней частью фюзеляжа канал. Вырабатываемые газотурбинным двигателем потоки газа входят в канал. Основная опора шасси воздушного судна расположена полностью внизу фюзеляжа. Крылья с прямой стреловидностью имеют угол (
Изобретение относится к воздушному судну с низким уровнем шума, в частности – при взлете и посадке. Например, в документе US-A-3936017 раскрыто воздушное судно, содержащее: – фюзеляж; – два крыла, расположенные латерально по отношению к упомянутому фюзеляжу и не несущие на себе двигателей; – секцию вертикального хвостового оперения, состоящую по меньшей мере из двух килей и формирующую – с задней частью упомянутого фюзеляжа – канал, расположенный на задней части фюзеляжа; и – по меньшей мере один газотурбинный двигатель, расположенный на упомянутом фюзеляже в задней части таким образом, что вырабатываемые упомянутым газотурбинным двигателем потоки газа поступают в упомянутый канал. При этом благодаря выполнению секций хвостового оперения в виде канала и расположению газотурбинных двигателей у входа в канал обеспечивается возможность значительного снижения распространения звука, так как создаваемый газотурбинными двигателями шум втягивается каналом, отводится по нему и вверх от фюзеляжа, то есть отводится от пассажиров, находящихся в задней части салона воздушного судна; и, тем более, от жильцов домов вблизи аэропортов. Таким образом, создаваемый шум скрывается секциями хвостового оперения, которые образуют акустический экран. Изобретение направлено на усовершенствование упомянутого воздушного судна и на дальнейшее снижение создаваемого упомянутыми газотурбинными двигателями шума, в первую очередь при взлете и посадке. Для этого согласно изобретению воздушное судно упомянутого типа характеризуется тем, что: – основная опора шасси упомянутого воздушного судна расположена полностью внизу фюзеляжа; – упомянутые крылья имеют небольшой угол стреловидности; и – упомянутые крылья имеют большое относительное удлинение. В соответствии с изобретением на крыльях упомянутого воздушного судна нет двигателей, и также в них не установлены шасси, даже частично. Поэтому обеспечена возможность оптимизировать аэродинамические характеристики упомянутых крыльев: – уменьшением угла их стреловидности, тем самым увеличив максимальную подъемную силу воздушного судна, и поэтому – летно-технические характеристики на низкой скорости; и – увеличением относительного удлинения крыльев (отношение размаха крыла к квадрату площади крыла), за счет чего обеспечивается высокое аэродинамическое качество крыльев. Поскольку воздушное судно имеет улучшенные характеристики взлета (быстрее поднимается) и посадки (приземляется медленнее), поэтому создаваемый при взлете и посадке шум также значительно снижается. Упомянутый угол стреловидности предпочтительно не превышает 10о, и упомянутое относительное удлинение по меньшей мере равно 10. Прилагаемые чертежи поясняют предлагаемое изобретение. На этих чертежах аналогичные ссылочные обозначения обозначают аналогичные элементы. Фиг.1 – изображение в перспективе, спереди и сверху, воздушного судна согласно изобретению. Фиг.2 – горизонтальная проекция воздушного судна, изображенного на Фиг.1. Показываемое схематически на Фиг.1 и 2 воздушное судно согласно изобретению имеет два крыла 2 и 3, расположенные латерально и симметрично по отношению к фюзеляжу 4 с продольной осью L-L. Секция вертикального хвостового оперения воздушного судна 1 содержит два киля 5 и 6, образующих с задней частью 7 фюзеляжа, канал 8, расположенный на упомянутом воздушном судне. Канал 8 открыт вверх, но закрыт снизу (упомянут задней частью 7) и латерально (сбоку) (килями 5 и 6). Два газотурбинных двигателя 9 и 10 установлены на фюзеляже 4 и расположены таким образом, что вырабатываемые упомянутыми газотурбинными двигателями потоки газа входят в упомянутый канал 8. При этом этот канал действует как акустический экран, снижая шум от газотурбинных двигателей 9 и 10 – как в направлении вниз, так и в стороны. Шасси (не показано) воздушного судна 1 находится полностью внизу фюзеляжа 4 и, в убранном положении, помещается в отсеке 11, сформированном в нижней части упомянутого фюзеляжа. Крылья 2 и 3 имеют небольшой угол В соответствии с настоящим изобретением воздушное судно 1 обладает способностью быстрого взлета и медленной посадки, тем самым в еще большей степени снижая шум, воспринимаемый находящимися вблизи упомянутого воздушного судна во время его взлета и посадки.
Формула изобретения
Воздушное судно с низким уровнем шума, содержащее:

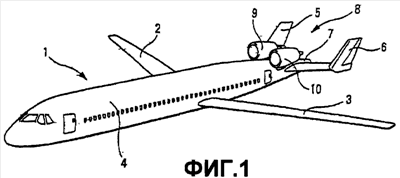

РИСУНКИ
|
||||||||||||||||||||||||||
595
) стреловидности не более 10° и относительное удлинение не менее 10 и расположены латерально по отношению к фюзеляжу, и не несут на себе двигателей. Достигается снижение шума при взлете и посадке воздушного судна. 2 ил.
