Патент на изобретение №2387052
|
|||||||||||||||||||||||||||||
(54) СПОСОБ ПОЛУЧЕНИЯ КИСЛОРОДОПРОВОДЯЩЕЙ КЕРАМИКИ НА ОСНОВЕ ГАЛЛАТА ЛАНТАНА
(57) Реферат:
Способ получения кислородпроводящей керамики на основе галлата лантана относится к химическому синтезу веществ, в частности к самораспространяющемуся высокотемпературному синтезу с использованием этиленгликоля, и может быть использован при изготовлении твердых электролитов на основе галлата лантана. В качестве исходных реагентов была использована смесь нитратов лантана, стронция, галлия и магния, взятая в необходимых для выбранного состава пропорциях. В качестве горючего вещества использован этиленгликоль, который добавляют в смесь нитратов в количествах, отвечающих соотношению нитрогрупп смеси нитратов к этиленгликолю NO3/(HOCH2)2=2/1-2/1.2. Полученную смесь нагревают до 50°С, выдерживают до образования однородного геля и после этого нагревают до температуры начала самораспространяющейся реакции вблизи 100°С, после окончания которой образовавшийся продукт измельчают и прокаливают при температуре 900-1000°С, затем формуют изделия и проводят окончательный обжиг при температуре 1200-1350°С в течение 1-8 ч. Предложенный способ обеспечивает получение керамики с большей плотностью и улучшенными физико-химическими свойствами. 3 ил., 2 табл.
Изобретение относится к способу получения кислородпроводящей керамики на основе галлата лантана, относится к химическому синтезу веществ, к самораспространяющемуся высокотемпературному синтезу с использованием этиленгликоля, точнее к синтезу твердых электролитов на основе галлата лантана. Известны различные способы получения галлата лантана. Наиболее распространенным при получении твердых электролитов является керамический способ, основанный на твердофазном взаимодействии реагентов, в качестве которых берут оксиды и карбонаты, реже нитраты, соответствующих элементов. Исходными материалами для синтеза образцов этим способом служили: Ga2O3 (99,999%), La2O3 (99,99%), (MgCO3)4·Mg(OH)2·5H2O (99,99%), SrCO31-xSrxGa1-yMgyO3- Наиболее близким аналогом-прототипом заявляемого способа является способ получения галлата лантана путем термообработки смеси нитратов (оксиданты) и органического вещества (восстановитель или горючее вещество), например мочевины. К насыщенному при 80°С раствору нитратов лантана, стронция, галлия и ацетата магния, взятых в необходимых пропорциях, добавляют мочевину (горючее вещество) в требуемых количествах для полного поглощения кислорода из нитратов (оксиданты). Затем раствор нагревают при 550°С для удаления воды и осуществления процесса горения основных реагентов. Образовавшийся порошок прокаливают при 1000°С, таблетируют и отжигают при 1500°С в течение 5 ч (Maldener T. Synthese und charakterisierung feramiscer schichten aus (La, Sr)(Ga,Mg)O3-x. Thesis. Stuttgart Universitet. BerichtNr. 178. December 2005). Недостатками аналогов керамического и цитратного способов синтеза являются технологическая сложность, выделение в процессе термообработки во внешнюю среду большого количества токсичных летучих веществ, в том числе оксидов азота, а также высокая температура конечной стадии синтеза, которая не всегда обеспечивает чистоту продукта и его высокие характеристики (плотность и проводимость керамики). Основным недостатком самораспространяющегося высокотемпературного синтеза с использованием в качестве горючего вещества мочевины является необходимость отжига образца при высокой температуре – 1500°С, для получения однофазного продукта, что значительно ухудшает физико-химические характеристики исследуемого электролита. Технической задачей изобретения является технология получения твердого электролита состава La0.88Sr0.12Ga0.82Mg0.18О2.85 методом самораспространяющегося высокотемпературного синтеза с использованием нитратов и этиленгликоля как в качестве окислителя, так и горючего вещества соответственно, позволяющая снизить конечную температуру отжига образца, улучшив его физико-химические свойства, что позволяет получить плотную керамику на его основе. Поставленная задача решается благодаря введению в нитратную смесь, в качестве горючего вещества, этиленгликоля. Это дает возможность получить гомогенную (желеобразную) смесь, вследствие термолиза которой образуются наноразмерные частицы, позволяющие получить керамику с большей плотностью и соответственно с лучшими физическими характеристиками. Пример исполнения. К стехиометрическим количествам оксидов металлов (см. таблицу 1) добавляли азотную кислоту (50 мл) для получения мелкодисперсных свежеприготовленных нитратов,
к которым в стеклянном термостойком стакане добавляли этиленгликоль (20 мл) и полученную смесь нагревали и выдерживали при 50°С до образования однородного геля. Уменьшение добавки этиленгликоля, который добавляют в смесь нитратов в количествах, отвечающих соотношению нитрогрупп смеси нитратов к этиленгликолю NO3/(HOCH2)2=2/1-2/1.2, более 2/1 приводит к неполному окислению продукта. Увеличение добавки этиленгликоля и отношении менее 2/1,2 приводит к увеличению температуры синтеза и росту агломератов, что снижает активность порошка к спеканию. После образования однородного геля температуру повышали до температуры, когда начиналась саморазвивающаяся реакция (примерно до 100°С), сопровождающаяся резким увеличением объема. Продукт реакции перетирали и нагревали до 900-1000°С, выдерживали 1 ч, охлаждали и вновь перетирали. Более низкая температура прокаливания нежелательна из-за неполного разложения продуктов, более высокая температура нежелательна из-за более прочного спекания наночастиц в агломераты, что усложняет последующее перетирание. Далее из полученного порошка формовали заготовку образца требуемой геометрии и спекали в атмосфере воздуха в интервале температур 1200-1350°С и выдержке в течение 8-1 ч. Увеличение температуры спекания выше 1350°С нецелесообразно, т.к. приводит к увеличению размера кристаллитов и к увеличению сопротивления межзеренных границ. Проведенный рентгенофазовый анализ (см. фиг.1) пресс порошка твердого электролита и плотного спеченного керамического образца показывает, что если у порошка, прокаленного при 900°С, еще наблюдаются следы второй фазы SrLaGa3O7, то выше температуры синтеза (спекания при 1200°С) отражения второй фазы отсутствуют. На фиг.1а приведены более подробные фрагменты рентгенограммы в углах этой второй фазы. Из снимков, сделанных на растровом электронном микроскопе (LEO-982), видно, что полученный порошок состоит из агломератов размером 0,5-4 мкм, собранных из наноразмерных частиц порядка 100-130 нм. По данным метода БЭТ* [* (В 1937 г. Брунауэр С., Эммет П. и Теллер Е. вывели уравнение полимолекулярной физической адсорбции, которое описывает зависимость физической адсорбции от величины поверхности:

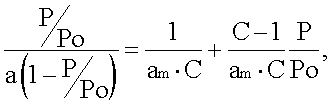

где Р – давление паров газа-адсорбата, Ро – давление насыщенного пара газа-адсорбата, am – емкость монослоя адсорбированных молекул, С – энергетическая константа. Это уравнение и положено в основу метода БЭТ определения удельной поверхности дисперсных и пористых материалов), удельная поверхность порошка составила: SБЭТ=5.9816 м2/г. Средний размер частиц, вычисленный из SБЭТ в сферическом приближении: Проведение сравнительных испытаний электрической проводимости (методом импедансспектроскопии) образцов твердого электролита, изготовленных по известным технологиям и по предлагаемой нами технологии, показало, что во всем диапазоне температур проводимость нашей керамики (линия с квадратиками) превосходит проводимость керамики (линия с кружочками), изготовленной по известным технологиям (см. фиг.2). Удельная электропроводность керамики, полученной по известной и нашей технологии, при нескольких температурах приведена в таблице 2.
Благодаря предлагаемому способу мы получаем однофазную, плотную, мелкокристаллическую керамику с ионной проводимостью, превышающей проводимость керамики, полученной по другим известным технологиям. Температура синтеза (спекания) твердого электролита по предлагаемому способу на 300-100°С ниже, чем по известным на данный момент технологиям.
Формула изобретения
Способ получения кислородопроводящей керамики на основе галлата лантана, основанный на принципе самораспространяющейся реакции, где в качестве исходных реагентов используется смесь нитратов лантана, стронция, галлия и магния, взятых в необходимых для выбранного состава пропорциях, отличающийся тем, что в качестве горючего вещества используют этиленгликоль, который добавляют в смесь нитратов в количествах, отвечающих соотношению нитрогрупп смеси нитратов к этиленгликолю NO3/(HOCH2)2=2/1-2/1.2, затем полученную смесь нагревают до 50°С, выдерживают до образования однородного геля и после этого нагревают до температуры начала самораспространяющейся реакции вблизи 100°С, после окончания которой образовавшийся продукт измельчают, прокаливают при температуре 900-1000°С, формуют и проводят окончательный обжиг изделия при 1200-1350°С в течение 8-1 ч.
РИСУНКИ
|
|||||||||||||||||||||||||||||
, который базируется на принципах золь-гель технологии. В качестве исходных реагентов обычно берут хорошо растворимые в воде нитраты металлов, к которым добавляют либо органические полимеры, либо лимонную кислоту (цитратный способ). Данный метод основан на использовании в качестве прекурсоров цитратов заданных элементов. Исходно были взяты Ga (99,9%), La2O3 (99,99%), MgO, SrCO3 (99%). К смеси необходимых количеств исходных реагентов добавляли азотную кислоту. В результате образовывался гомогенный раствор нитратов, к которому далее добавляли раствор лимонной кислоты, нагретый до 80°С. Затем смесь нагревали до 160°С. Сформированный гель прокаливали при 450°С в течение 12 часов до полного разложения цитратов и перехода их в оксиды. Следующей стадией было прокаливание при 1200°С в течение 12 часов. Полученный порошок, перетирали и прокаливали при 1300°С в течение 1 часа. Однофазный продукт получали после отжига при 1450-1500°С (C.Haavik, E.M.Ottesen, K.Nomura, J.A.Kilner, T.Norby. Temperature dependence of oxygen ion transport in Sr+Mg-substituted LaGaO3
