Патент на изобретение №2386487

(54) УСТРОЙСТВО ДЛЯ ПОСЛЕРЕШЕТНОЙ ПНЕВМОСЕПАРАЦИИ ЗЕРНОВОГО ВОРОХА

(57) Реферат:

Изобретение предназначено для разделения зернового вороха и может быть использовано в сельскохозяйственном производстве и зерноперерабатывающей промышленности для очистки и сортировки зерна. Устройство для послерешетной пневмосепарации зернового вороха включает пневмосепарирующий канал, соединенный в верхней части с осадочной камерой и расположенный прямо над перемещаемым материалом с подвижной нижней его частью, обеспечивающей ее положение непосредственно на уровне высоты слоя перемещаемого материала и предотвращающей подсос воздуха из атмосферы, устройство для изменения положения подвижной части канала, аспирационный клапан, расположенный в нижней части пневмосепарирующего канала с возможностью регулирования скорости воздушного потока в зоне сепарации, подканальную колеблющуюся сетку для подачи материала в зону сепарации и вывода из нее. Пневмосепарирующий канал разделен на две полости с размещенным на разделительной стенке аспирационного клапана с возможностью регулирования соотношения скоростей воздушного потока в каждой из полостей. В первой полости со стороны ввода материала скорость воздушного потока должна быть 1,5-2,0 м/с, а во второй – больше скорости витания биологически неполноценных зерновок. Под каждой из полостей пневмосепарирующего канала размещены подканальные сетки с возможностью перестановки сетки, расположенной под второй полостью, по высоте для вывода биологически неполноценного зерна, сосредоточенного в нижнем слое первой полости в разгрузочный канал до его подачи во вторую полость. Технический результат – повышение эффективности пневмосепарации и выделения трудновыделимых засорителей. 1 з.п. ф-лы, 2 ил.

Изобретение предназначено для разделения зернового вороха и может быть использовано в сельскохозяйственном производстве и зерноперерабатывающей промышленности для очистки и сортировки зерна.

Известны устройства для послерешетной пневмосепарации зернового вороха, в которых он вбрасывается в пневмосепарирующий канал с помощью катушки, валика, самотеком и т.д. Недостатком таких устройств является неравномерное распределение зернового вороха по сечению пневмосепарирующего канала, т.е. получаем различную концентрацию материала по его сечению. При этом большая часть воздушного потока проходит в тех участках канала, где наблюдается меньшая концентрация обрабатываемого материала в воздушном потоке. Это приводит к уменьшению полноты выделения необходимых компонентов зернового вороха.

Известно так же устройство для послерешетной пневмосепарации зернового вороха, включающее однополостной пневмосепарирующий канал с расположенной под ним сеткой, совершающей возвратно-поступательное движение, примененное на машине «Петкус-Селектра» К-218/1 (Германия). Обрабатываемый материал проходит через пневмосепарирующий канал по колеблющейся сетке, обеспечивая при этом одинаковую концентрацию на различных участках его сечения. Для уменьшения подсоса воздуха при подаче материала в пневмосепарирующем канале предусмотрена регулировка входного отверстия (Механизация послеуборочной обработки зерна. – М.: Колос, 1973. – С.32.).

Технический результат предлагаемого изобретения заключается в повышении полноты выделения трудновыделимых засорителей, зерна в пленке и биологически неполноценных зерновок.

Технический результат достигается тем, что пневмосепарирующий канал разделен на две полости с размещением на разделительной стенке аспирационного клапана с возможностью регулирования соотношения скоростей воздушного потока в каждой из полостей, причем в первой полости со стороны ввода материала скорость воздушного потока должна быть 1,52,0 м/с, а во втором – больше скорости витания биологически неполноценных зерновок, а подканальная сетка состоит из двух частей с возможностью перестановок выходной части, расположенной под второй полостью пневмосепарирующего канала, по высоте для вывода биологически полноценного зерна, сосредоточенного в нижнем слое первой полости до его подачи во вторую полость.

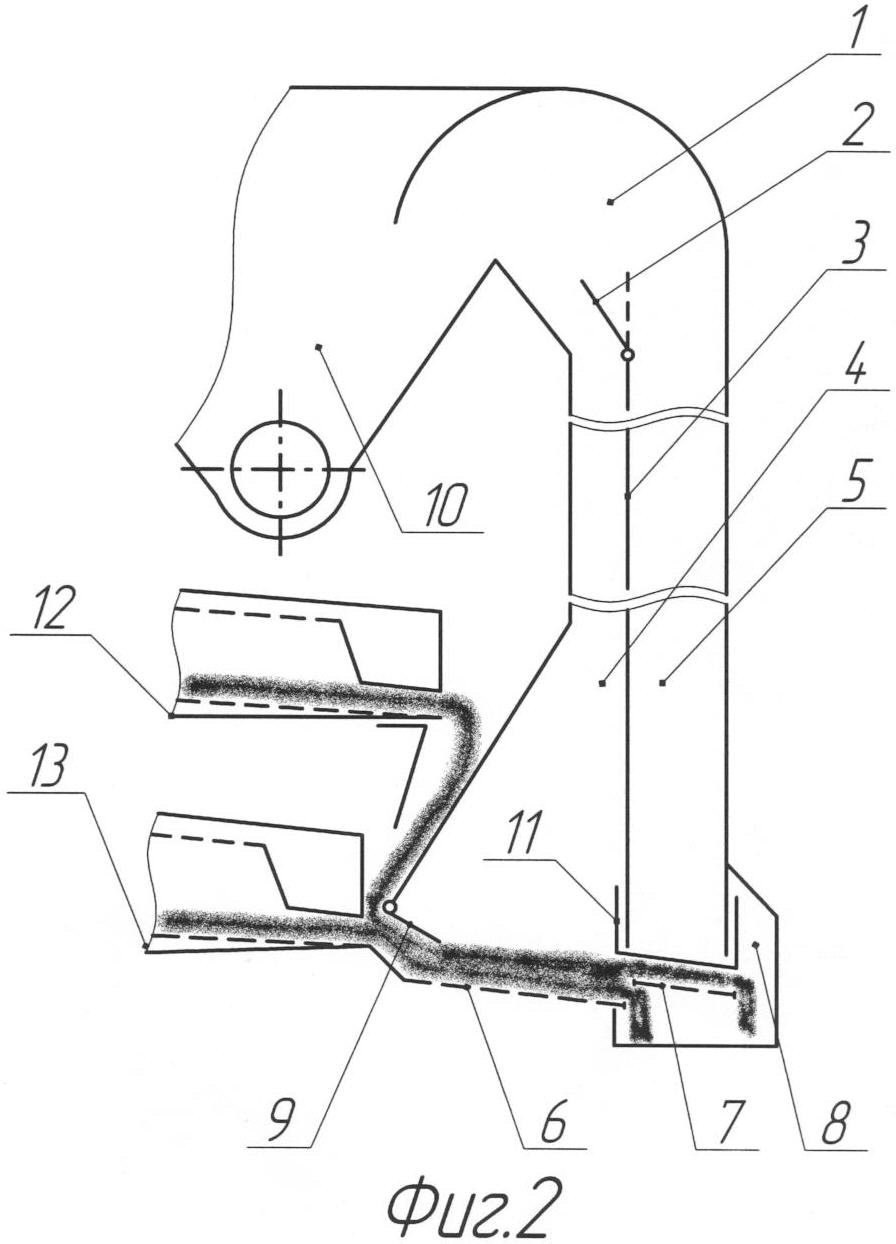

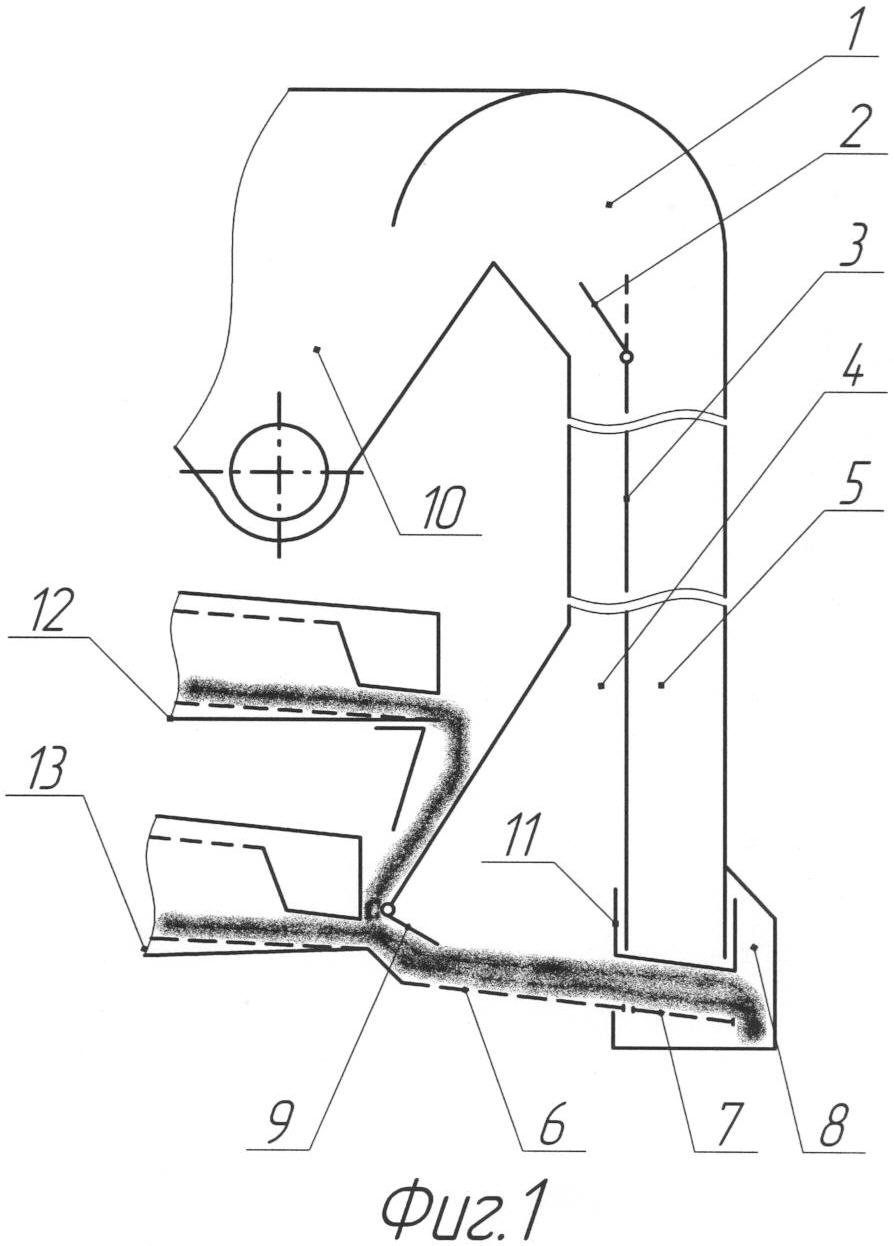

На фиг.1 изображена схема устройства для послерешетной сепарации зернового вороха при расположении подканальных сеток в одной плоскости, а на фиг.2 – при их расположении на разных уровнях.

Устройство для послерешетной пневмосепарации зернового вороха включает пневмосепарирующий канал 1, соединенный в верхней части с осадочной камерой 10 и разделенный на две полости 4 и 5 разделительной стенкой 3 с размещенным на ней аспирационным клапаном 2 с возможностью регулирования соотношения скоростей воздушного потока в каждой из полостей. Нижняя часть 11 второй полости 5 пневмосепарирующего канала выполнена подвижной с механизмом, обеспечивающим ее положение непосредственно на уровне высоты слоя перемещаемого материала (не показан).

Под первой 4 и второй 5 полостями установлены подканальные сетки 6 и 7, которые при малой толщине перемещаемого слоя (невысокая производительность машины) устанавливают на одном уровне (фиг.1) и при большой – (высокая производительность машины) на разных уровнях (фиг.2). Растояние между подканальными сетками 6 и 7 по высоте изменяют перестановкой подканальной сетки 7. На выходе зернового вороха установлен разгрузочный канал 8.

Все элементы подвижной части устройства для послерешетной пневмосепарации зернового вороха смонтированы в единый блок, крепящийся к решетному стану и колеблющийся вместе с ним.

Предлагаемое техническое решение работает следующим образом.

Зерновой ворох после очистки на решетных станах 12 и 13 объединяется в единый поток и поступает на подканальную сетку 6 для ввода его в пневмосепарирующий канал 4. Для предотвращения подсоса воздуха установлены секционные клапаны 9. Подканальная сетка 6 совершает колебания вместе с решетным станом зерноочистительной машины и при этом зерновой ворох перемещается по ней от входа к выходу.

При скорости воздушного потока в первой полости 4, равной 1,52,0 м/с, перемещаемый по подканальной сетке 6 материал приобретает псевдоожиженное состояние, и биологически полноценные зерновки, имеющие большую плотность, перемещаются в нижнюю часть слоя, а биологически неполноценные, с меньшей плотностью, перемещаются в верхний слой. Это способствует повышению полноты выделения биологически неполноценных зерновок, а так же зерна в пленке и части трудновыделимых засорителей во второй полости 5 пневмосепарирующего канала 1, где скорость воздушного потока больше скорости витания биологически неполноценного зерна. Например, при очистке зернового вороха пшеницы во второй полости 5 пневмосепарирующего канала скорость воздушного потока должна быть 8,59,5 м/с. Следовательно, в первой полости 4 проиходит подготовка зернового вороха к последующей его пневмосепарации во второй полости 5, т.е. за счет создания псевдоожиженного состояния зернового вороха в первой полости зерновки с большей плотностью опускаются вниз, а менее плотные (биологически неполноценные) перемещаются вверх. При таком расположении частиц в зерновом ворохе, перемещаемом по подканальной сетке 7, повышается полнота выделения биологически неполноценных зерновок во второй полости 5 пневмосепарирующего канала 1.

При небольшой толщине перемещаемого слоя подканальные сетки 6 и 7 располагают на одном уровне, а при большой (большая производительность зерноочистительной машины) – подканальную сетку 7 устанавливают выше, т.е. между сетками 6 и 7 образуется зазор для схода нижней части подаваемого слоя в разгрузочный канал 8. В этом случае перемещаемый по подканальной сетке 6 ворох доходит до подканальной сетки 7, расположенной выше, которая разделяет его на две части. Нижняя более полноценная часть вороха поступает в разгрузочный канал 8, а верхняя – менее полноценная – перемещается по подканальной сетке 7 во вторую полость пневмосепарирующего канала 1, где из нее восходящим воздушным потоком выделяются биологически неполноценные зерновки, зерно в пленке и часть трудновыделимых засорителей, а оставшаяся часть поступает в разгрузочный канал 8. При этом за счет уменьшения подачи зернового вороха во вторую полость 5 пневмосепарирующего канала 1 уменьшается концентрация материала в нем.

Использование предлагаемого технического решения позволит повысить полноту выделения биологически полноценных зерновок, зерна в пленке и трудновыделимых засорителей.

Формула изобретения

1. Устройство для послерешетной пневмосепарации зернового вороха, включающее пневмосепарирующий канал, соединенный в верхней части с осадочной камерой и расположенный прямо над перемещаемым материалом с подвижной нижней его частью, обеспечивающей ее положение непосредственно на уровне высоты слоя перемещаемого материала и предотвращающей подсос воздуха из атмосферы, устройство для изменения положения подвижной части канала, аспирационный клапан, расположенный в нижней части пневмосепарирующего канала с возможностью регулирования скорости воздушного потока в зоне сепарации, подканальную колеблющуюся сетку для подачи материала в зону сепарации и вывода из нее, отличающееся тем, что пневмосепарирующий канал разделен на две полости с размещенным на разделительной стенке аспирационного клапана с возможностью регулирования соотношения скоростей воздушного потока в каждой из полостей, причем в первой полости со стороны ввода материала скорость воздушного потока должна быть 1,5-2,0 м/с, а во второй больше скорости витания биологически неполноценных зерновок.

2. Устройство по п.1, отличающееся тем, что под каждой из полостей пневмосепарирующего канала размещены подканальные сетки с возможностью перестановки сетки, расположенной под второй полостью, по высоте для вывода биологически неполноценного зерна, сосредоточенного в нижнем слое первой полости в разгрузочный канал до его подачи во вторую полость.

РИСУНКИ
