Патент на изобретение №2386247

(54) УСТРОЙСТВО ДЛЯ ОЦЕНКИ ЭКСТЕРЬЕРА КУР

(57) Реферат:

Изобретение относится к измерительной технике и может быть использовано для измерения и регистрации обхвата туловища кур. Устройство содержит электронную рулетку-контроллер. Полотно рулетки-контроллера соединено с одним концом эластичной ленты. Лента размещена на направляющих роликах и направляющей стойке, второй конец которой закреплен на фиксирующей стойке, которая жестко закреплена на первой скобе. Рулетка-контроллер подвижно закреплена на первой скобе. Первая скоба подвижно соединена со второй скобой, которые подвижно соединены с соединенными между собой ручками. Между ручками размещена пружина, устанавливающая и фиксирующая ручки в крайнем раздвинутом положении. Повышается точность измерений, производительность труда исследователя и удобство работы при оценке экстерьера кур в процессе селекционной работы. 1 з.п. ф-лы, 2 ил.

Изобретение относится к области приспособлений для исследовательских работ при селекции кур, а также в садоводстве и лесном хозяйстве.

Известны приборы для измерения обхвата туловища кур, представляющие собой рулетку с мягкой лентой. Недостатком таких приборов является низкая точность, неудобство считывания и выполнения процесса измерения, низкая производительность.

Частично некоторые из указанных недостатков устранены в приборах, представляющих собой цифровую рулетку. Однако наличие жесткого полотна этой рулетки снижает точность измерения и повышает риск нанесения травмы птице при проведении измерений.

Техническим результатом изобретения является повышение точности измерений, производительности труда исследователя и удобство работы при проведении измерений.

Устройство для оценки экстерьера кур содержит электронную рулетку-контроллер, полотно которой соединено с одним концом эластичной ленты, которая размещена на направляющих роликах и направляющей стойке, второй конец которой закреплен на фиксирующей стойке, которая жестко закреплена на первой скобе, которая подвижно соединена со второй скобой и которые подвижно соединены с соединенными между собой ручками, между которыми размещена пружина, устанавливающая и фиксирующая ручки в крайнем раздвинутом положении, электронная рулетка-контроллер содержит датчик длины вытянутого полотна, выход которого соединен со входом аналого-цифрового преобразователя, выход которого подключен к первому входу микроконтроллера, ко второму входу которого подключен модуль памяти, а к третьему входу подключен выход шифратора, входы которого соединены с кнопками управления, при этом первый выход микроконтроллера подключен к жидкокристаллическому знакобуквенному индикатору, а второй соединен с адаптером подключения к ПК по последовательному интерфейсу.

Достижению поставленной цели способствует также то, что результат измерения выводится на жидкокристаллический экран контроллера и записывается в оперативную память вместе с атрибутами измеряемой птицы (порядковым номером и принадлежностью кросса), из которой после окончания измерений посредством интерфейса UCB передаются в память ПЭВМ исследователя.

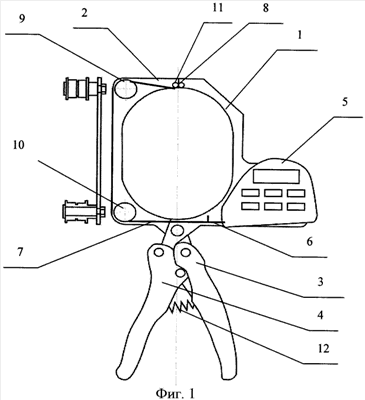

На фиг.1 изображено устройство для измерения экстерьера кур. На фиг.2 – блок-схема электронной рулетки-контроллера.

Устройство для оценки экстерьера кур содержит скобу 1, которая подвижно соединена со скобой 2. Своими выступами скобы подвижно соединены с соединенными между собой ручками 3 и 4. В результате таких соединений получилось сочленение в виде параллелограмма. На первой скобе подвижно закреплена электронная рулетка-контроллер 5, полотно 6 которой соединено с одним концом эластичной ленты 7, которая размещена на направляющих роликах 9 и 10 и направляющей стойке 11. Второй конец эластичной ленты закреплен на фиксирующей стойке 8, которая жестко закреплена на скобе 1. Между ручками 3 и 4 установлена пружина 12, которая устанавливает и фиксирует ручки в крайнем раздвинутом положении. Электронная рулетка-контроллер 5 содержит датчик длины вытянутой ленты 13, выход которого соединен со входом аналого-цифровым преобразователем (АЦП) 14, выход которого подключен к первому входу микроконтроллера 15, ко второму входу которого подключен модуль памяти 16, а к третьему входу – выход шифратора 17, входы которого соединены с кнопками управления 18, при этом первый выход микроконтроллера 15 подключен к жидкокристаллическому знакобуквенному индикатору 19, а второй соединен с адаптером 20 подключения к ПК по последовательному интерфейсу. Питание микроконтроллера осуществляется от источника 21 через выключатель 22.

Устройство работает следующим образом. Перед началом измерений выключатель 22 устанавливают в положение «Включено», микроконтроллер 15 подключается к источнику питания 21 и запускается. Кнопками управления 18 устанавливается режим работы «Настройка», в котором вводятся «атрибуты объекта измерений» (постоянные и переменные параметры, характеризующие птицу, экстерьер которой оценивается). Ввод «атрибутов объекта измерений» контролируется с помощью знакобуквенного индикатора 19. После окончания установки «атрибутов объекта измерений» кнопками управления 18 устанавливается режим «Работа», при котором производятся измерения грудной мышцы птицы. Для этого ручки 3 и 4 сжимают друг к другу, при этом пружину 12 сжимается, а свободные концы скоб 1 и 2 расходятся. Закрепленная на стойке 8 эластичная лента 7 вытягивается, перемещаясь по направляющим роликам 9 и 10 и стойке 11, и вытягивает полотно 6 рулетки-контроллера 5. Птицу, грудная мышца которой измеряется, заводят в пространство внутри скоб 1 и 2, натягивая эластичную ленту 7, и затем отпускают ручки 3 и 4 таким образом, чтобы эластичная лента 7 полностью охватывала грудь птицы. При этом полотно 6 рулетки-контроллера 5 вытянется на какую-то величину, которая измеряется датчиком 13, преобразованная АЦП 14 в цифровой вид и поступает на измерительный вход микроконтроллера 15. После того как свободные концы скоб 1 и 2 сойдутся на спине птицы, а эластичная лента 7 плотно охватит туловище птицы по всему периметру, нажатием кнопки управления 18 производится считывание измеренной величины и запись ее в память 16. При этом на знакобуквенном индикаторе 19 высвечиваются порядковый номер и результат измерения. После заполнения памяти РПЗУ 16 или по желанию оператора устройство адаптером 20 подключения к ПК по последовательному интерфейсу и кнопками управления 18 обеспечивается возможность перемещения данных из памяти 16 в память ПК.

Формула изобретения

1. Устройство для оценки экстерьера кур, отличающееся тем, что оно содержит электронную рулетку-контроллер, полотно которой соединено с одним концом эластичной ленты, которая размещена на направляющих роликах и направляющей стойке, второй конец которой закреплен на фиксирующей стойке, которая жестко закреплена на первой скобе, которая подвижно соединена со второй скобой и которые подвижно соединены с соединенными между собой ручками, между которыми размещена пружина, устанавливающая и фиксирующая ручки в крайнем раздвинутом положении.

2. Устройство по п.1, отличающееся тем, что электронная рулетка-контроллер содержит датчик длины вытянутого полотна, выход которого соединен со входом аналого-цифрового преобразователя, выход которого подключен к первому входу микроконтроллера ко второму входу которого подключен модуль памяти, а к третьему входу подключен выход шифратора, входы которого соединены с кнопками управления, при этом первый выход микроконтроллера подключен к жидкокристаллическому знакобуквенному индикатору, а второй соединен с адаптером подключения к ПК по последовательному интерфейсу.

РИСУНКИ
