Патент на изобретение №2385453
|
||||||||||||||||||||||||||
(54) СПОСОБ КОНТРОЛЯ ГЕРМЕТИЧНОСТИ КАНАЛОВ МЕЖДУГОРОДНОЙ КАБЕЛЬНОЙ КАНАЛИЗАЦИИ ВОЛОКОННО-ОПТИЧЕСКОЙ ЛИНИИ ПЕРЕДАЧИ
(57) Реферат:
Изобретение относится к измерительной технике и может быть использовано для контроля герметичности каналов (трубопроводов) междугородной кабельной канализации (МКК) волоконно-оптической линии передачи. Изобретение направлено на повышение эффективности контроля герметичности. Этот результат обеспечивается за счет того, что вдоль трассы прокладки кабеля на определенном расстоянии друг от друга в местах соединения строительных длин кабеля оборудуют контрольно-измерительные пункты (КИП), на щиток которых выводят измерительные кабели. Затем периодически объезжают трассу и, подключаясь на щитках КИП к измерительным кабелям, производят измерения. При этом в каналах МКК около смотровых устройств размещают датчики влажности, к которым подключают измерительные кабели и выводят их на щиток КИП. А затем, подключаясь на щитках КИП через измерительные кабели к датчикам влажности, измеряют уровень влажности, по которому оценивают герметичность канала МКК. 1 ил.
Изобретение относится к измерительной технике и может быть использовано для контроля герметичности каналов (трубопроводов) междугородной кабельной канализации (МКК) волоконно-оптической линии передачи (ВОЛП). Известен способ /1/ определения расстояния до места негерметичности в длинномерных изделиях, в частности электрических кабелях, находящихся под избыточным давлением газа. Однако содержание междугородной кабельной канализации волоконно-оптической линии передачи под избыточным давлением связано с очень большими затратами. Известен способ /2/ контроля влажности в протяженных сооружениях, заключающийся в том, что вдоль сооружения прокладывают специальный кабель, в оптическое волокно которого с заданным интервалом последовательно включают волоконно-оптические датчики влажности. В процессе эксплуатации сооружения с одного из концов кабеля измеряют характеристику обратного рассеяния этого оптического волокна и по ее изменениям на участках, соответствующих местам положения датчиков, оценивают влажность в прилегающих к датчикам областях, при превышении которой некоторого заданного уровня определяют нарушение герметичности. Однако данный способ требует прокладки в трубопроводе совместно с кабелем связи вышеуказанного специального кабеля, что, учитывая большие расстояния между смотровыми устройствами междугородной кабельной канализации волоконно-оптической линии передачи – до 2,0 км, связано с большими трудностями и во многих случаях невозможно осуществить. Известен способ /3/ контроля состояния внешних изолирующих покровов кабелей связи, заключающийся в том, что вдоль трассы прокладки кабеля на определенном расстоянии друг от друга в местах соединения строительных длин кабеля оборудуют контрольно-измерительные пункты (КИП), на щиток которых выводят измерительные кабели, соединенные с металлическими элементами покровов кабеля и контуром заземления. Затем в течение срока эксплуатации кабельной линии периодически объезжают трассу, подключаясь на щитках КИП к измерительным кабелям, производят измерения сопротивлений изоляции металлических покровов кабеля относительно земли, по которым и оценивают состояние наружных изолирующих покровов кабелей связи и, соответственно, их герметичность. Для кабелей, проложенных в трубопроводе, результаты измерений сопротивлений изоляции металлических элементов относительно земли не позволяют своевременно выявлять и корректно оценивать степень негерметичности трубопроводов. Сущностью предлагаемого изобретения является расширение области применения. Эта сущность достигается тем, что в способе контроля герметичности каналов междугородной кабельной канализации волоконно-оптической линии передачи, заключающемся в том, что вдоль трассы прокладки кабеля на определенном расстоянии друг от друга в местах соединения строительных длин кабеля оборудуют контрольно-измерительные пункты, на щиток которых выводят измерительные кабели, затем периодически объезжают трассу и, подключаясь на щитках контрольно-измерительных пунктов к измерительным кабелям, производят измерения, при этом в каналах междугородной кабельной канализации волоконно-оптической линии передачи около смотровых устройств размещают датчики влажности, подключают к ним измерительные кабели, которые выводят на щиток контрольно-измерительных пунктов, а затем, подключаясь на щитках контрольно-измерительных пунктов через измерительные кабели к датчикам влажности, измеряют уровень влажности, по которому оценивают герметичность канала междугородной кабельной канализации волоконно-оптической линии передачи. На чертеже представлена структурная схема устройства для реализации заявляемого способа. Устройство содержит контрольно-измерительный пункт 1 со щитком 2, на который выведены измерительные кабели 3, подключенные к датчикам влажности 4, размещенным в каналах 5 междугородной кабельной канализации волоконно-оптической линии передачи около смотровых устройств 6, и устройство для измерений уровня влажности 7. Способ осуществляется следующим образом. В течение срока эксплуатации МКК периодически объезжают трассу и через выведенные на щиток 2 КИП 1 измерительные кабели 3 по очереди подключают устройство для измерений уровня влажности 7 к датчикам влажности 4 и измеряют уровень влажности, по которому оценивают герметичность канала 5 МКК. По сравнению с прототипом в предлагаемом способе измеряют не сопротивление изоляции металлических элементов кабеля относительно земли, которое для кабеля, проложенного в трубопроводе, не позволяет адекватно оценивать герметичность каналов междугородной кабельной канализации волоконно-оптической линии передачи, а уровень влажности в канале, который однозначно зависит от герметичности канала. ЛИТЕРАТУРА 1. RU 2155947. Способ определения расстояния до места негерметичности в длинномерных изделиях. 2. Kunzler W., Calvert S., Laylor M. Measuring humidity and moisture with fiber optic sensors. – SPIE Proceedings, vol.5278, 2003. – p.p.86-93. 3. Справочник строителя кабельных сооружений связи / Под ред Д.А.Барон и др. – М.: Связь, 1977. – 672 с.
Формула изобретения
Способ контроля герметичности каналов междугородной кабельной канализации волоконно-оптической линии передачи, заключающийся в том, что вдоль трассы прокладки кабеля на определенном расстоянии друг от друга в местах соединения строительных длин кабеля оборудуют контрольно-измерительные пункты, на щиток которых выводят измерительные кабели, затем периодически объезжают трассу и, подключаясь на щитках контрольно-измерительных пунктов к измерительным кабелям, производят измерения, отличающийся тем, что в каналах междугородной кабельной канализации волоконно-оптической линии передачи около смотровых устройств размещают датчики влажности, подключают к ним измерительные кабели, которые выводят на щиток контрольно-измерительных пунктов, а затем, подключаясь на щитках контрольно-измерительных пунктов через измерительные кабели к датчикам влажности, измеряют уровень влажности, по которому оценивают герметичность канала междугородной кабельной канализации волоконно-оптической линии передачи.

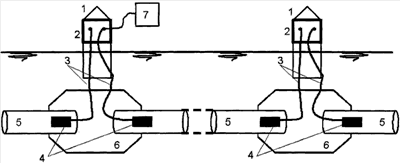

РИСУНКИ
|
||||||||||||||||||||||||||
