Патент на изобретение №2385362
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(54) ИНГИБИТОР КОРРОЗИИ МЕТАЛЛОВ В СЕРНОЙ, СОЛЯНОЙ И ОРТОФОСФОРНОЙ КИСЛОТАХ
(57) Реферат:

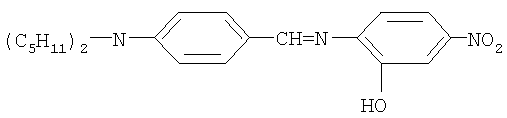

Изобретение относится к защите металлов от кислотной коррозии с помощью ингибиторов и может быть использовано при травлении стали, титана и индия, а также для кислотных очисток оборудования. Ингибитор содержит, мас.%: n-дипентиламиносалицилаль-2-амино-4-нитрофенол 15,8-12,1, (индолил-3)уксусная кислота 10,3-15,0, 3-этил-2[5′-(3′-этилбензтиазолинилиден-2”)пентадиен-1′,3′-ил]бензтиазолийиодид 25,9-32,3, уротропин 48,0-40,6. Применение ингибитора повышает степень защиты от коррозии в кислотах стали, титана и индия, а также снижает наводороживание стали. 2 табл.
Изобретение относится к защите металлов от кислотной коррозии с помощью ингибиторов и может применяться при травлении металлов, бурении скважин и кислотных очистках оборудования. Известно применение уротропина для уменьшения скорости коррозии стали в соляной и серной кислотах (Алцыбеева А.И., Левин С.З. Ингибиторы коррозии металлов. – Л.: Химия, 1968, с.28-29). Однако при торможении коррозии в соляной и серной кислотах стали и других металлов (например, титана и индия) эффективность уротропина недостаточна. К тому же уротропин используется в весьма высоких концентрациях, достигающих 2% (т.е. исчисляемых в сотнях миллимолей на литр). По технической сущности и полученным результатам наиболее близким к предлагаемому ингибитору является известный ингибитор, представляющий собой продукт конденсации анилина и капринового альдегида (В.Г.Турбина, Н.Г.Ключников. Защита от коррозии стали в соляной кислоте продуктами конденсации аминов и альдегидов: в сб. статей «Ингибиторы коррозии металлов», ЦНИИ технологии судостроения. Изд. Судостроение, 1965, с.124-129). Известный ингибитор более эффективно защищает сталь, чем уротропин, но степени защиты все же недостаточно велики (92,07; 95,50; 97,29% соответственно в 3,5 и 7 н. соляной кислоте). Еще ниже эффективность известного ингибитора для титана и индия. Он весьма слабо защищает сталь от наводороживания. Техническая задача настоящего изобретения заключается в повышении степени защиты стали, титана и индия от коррозии в серной, соляной и ортофосфорной кислотах, а также степени снижения наводороживания стали. Для того чтобы достигнуть указанного результата, в названные кислоты предлагается добавлять ингибитор, содержащий в своем составе продукт конденсации амина и альдегида, в качестве которого применяют дипентиламино-4-нитрофенол, а также (индолил-3)уксусную кислоту, 3-этил-2[5′-(3′-этилбензтиазолинилиден-2”)пентадиен-1′,3′-ил]бензтиазолийиодид и уротропин. Перечисленные вещества имеют следующее строение: n-дипентиламиносалицилаль-2-амино-4-нитрофенол (далее азометин);
(индолил-3)уксусная кислота (далее производное уксусной кислоты);

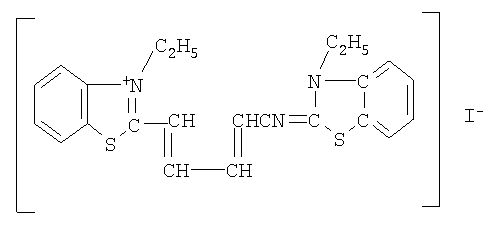

3-этил-2[5′-(3′-этилбензтиазолинилиден-2”)пентадиен-1′,3′-ил]бензтиазолийиодид (далее производное тиазола).
Указанные компоненты содержатся в составе предлагаемого ингибитора в следующих концентрациях, мас.%:
При применении предлагаемого ингибитора компоненты растворяют в кислотах при энергичном перемешивании. В последнюю очередь добавляется производное тиазола, предварительно растворенного в нескольких миллилитрах этанола. Скорость коррозии стали, титана и индия определялась как по уменьшению масс образцов металлов после травления их в чистых кислотах, а также в ингибированных кислотах, так и по объему выделившегося при травлении водорода. Наводороживание стали измерялось методом скручивания образцов на крутильной машине К-5 до их излома (измерялось число оборотов проволочного образца до разрушения). Результаты опытов по коррозии и наводороживанию для предлагаемого ингибитора приводятся в таблице 1 и примерах. В таблице 2 содержится то же для известного ингибитора. Пример I. В 500 мл 3 н. H2SO4 растворен ингибитор (2,5 г), содержащий (мас.%) 12,1 азометина; 15,0 производного уксусной кислоты; 32,3 производного тиазола и 40,6 уротропина. В чистую 3 н. серную кислоту помещали 3 образца стали размером 30×20×1 мм. В ингибированную кислоту также помещали 3 образца того же размера. Образцы предварительно зачищались тонкой наждачной бумагой, обезжиривались ацетоном, выдерживались в эксикаторе в течение 2 ч над прокаленным хлористым кальцием и взвешивались на аналитических весах. При 20°C образцы выдерживались в растворе кислоты (без ингибитора и с ингибитором) 48 часов, при 90°C – в течение 0,5 часа. Точность поддержания температуры составляла ±1°C. По полученным данным по уменьшению массы образцов были рассчитаны скорости коррозии, а затем по последним определены коэффициенты торможения ( при 20±1°C при 90±1°C Коэффициенты торможения пересчитывались на степень защиты по уравнению Z20=97,9%, Z90=99,5%. Для отдельных компонентов ингибитора получены следующие величины коэффициентов торможения:
Произведение величин В экспериментах с известным ингибитором (5 г/л) степень защиты от коррозии составляет 91%, а от наводороживания всего 5%. Пример II. В 500 мл 7 н. HCl растворено 2,5 г 4-компонентного ингибитора того же состава, что и в примере I. В указанном растворе при 20±1°C и 90±1°C проведены опыты по измерению скорости коррозии титана. Аналогичные эксперименты проделаны в том же растворе соляной кислоты с известным ингибитором, взятым в той же концентрации, что и предлагаемый (5 г/л). Степени защиты от коррозии титана с 4-компонентным ингибитором составили 90,1% (при 20°C) и 92,9% (при 90°C), с известным – соответственно 30,1% и 41,0%. Были выполнены измерения скорости коррозии при тех же температурах в растворах 7 н. HCl с отдельными компонентами ингибитора, концентрации которых были одинаковы с концентрациями в предлагаемом ингибиторе. В результате были получены следующие величины коэффициентов торможения:
Перемножение полученных коэффициентов дает для 20°C Пример III. При тех же условиях, что и в предыдущих примерах, но с 5 н. ортофосфорной кислотой проведены опыты с индием. Степени защиты от коррозии для индия составляют 53,9 (20°C) и 58% (90°C), что значительно превышает величины этого показателя, полученные с известным ингибитором 19,2 (20°C) и 29,5 (90°C). Для индия также наблюдается синергическое усиление защитного действия 4-компонентного ингибитора по сравнению с теоретической величиной, определяемой при перемножении коэффициентов торможения отдельных ингибиторов: для предлагаемого ингибитора Таким образом, данные, приведенные в таблицах 1 и 2, а также в примерах I-III однозначно свидетельствуют о преимуществе предлагаемого ингибитора по эффективности защиты в кислых средах для стали и особенно ярко для титана и индия. Значительно выше для предлагаемого ингибитора и степени защиты от наводороживания стали сравнительно с известным ингибитором (превосходство в несколько раз). Дополнительные эксперименты, проведенные с ингибитором ПБ-5, широко применяемым в практике антикоррозионной защиты стали, показали существенное преимущество предлагаемого ингибитора: для первого коэффициент торможения коррозии составил 44, а для предлагаемого около 60. Кроме того, ПБ-5 коагулирует при накоплении солей железа в травильной ванне, в то время как предлагаемый остается в растворе кислоты. Предлагаемый ингибитор может использоваться при травлении стали, титана и индия, а также при кислотных промывках оборудования, в котором имеются названные металлы.
Формула изобретения
Ингибитор коррозии металлов в серной, соляной и ортофосфорной кислотах на основе уротропина и продукта конденсации амина и альдегида, отличающийся тем, что он дополнительно содержит (индолил-3)уксусную кислоту и 3-этил-2[5′-(3′-этилбензтиазолинилиден-2”)пентадиен-1′,3′-ил]бензтиазолийиодид, а в качестве продукта конденсации n-дипентиламиносалицилаль-2-амино-4-нитрофенол при следующем соотношении компонентов, мас.%:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
) для ингибиторов, которые равны следующим величинам:
п/п
