Патент на изобретение №2385336
|
||||||||||||||||||||||||||
(54) КОМПОЗИЦИЯ ДЛЯ АНТИКОРРОЗИОННЫХ И ГИДРОИЗОЛЯЦИОННЫХ ПОКРЫТИЙ
(57) Реферат:
Изобретение относится к составам полимерных неотверждающихся холодных композиций и может быть использовано для производства антикоррозионных и гидроизоляционных материалов. Пластичная композиция с малой вязкостью ее состава включает полиэтилен с М.М. 1300-2700 – 100 мас.ч., и полиэтилен с М.М. 1080-1250, или вместо последнего дизельное топливо, или машинное масло – 10-20 мас.ч. Технический результат – покрытие является водостойким, эластичным, морозостойким, атмосферостойким, коррозионно-стойким. 2 табл.
Изобретение относится к составам полимерных композиций и может быть использовано для производства антикоррозионных и гидроизоляционных материалов, неотверждающихся холодных покрытий и мастик на основе полиэтилена в строительных отраслях, для машин, механизмов, труб, металлических, железобетонных деревянных изделий и конструкций. Известны смазки, в качестве которых используются моторные масла и дизельные топлива различных марок – смеси продуктов перегонки нефти с фракциями, прошедшими гидроочистку и депарафинизацию (см. Дмитриченко Н.Ф. и др. Антикоррозионные смазочные материалы. Справочник. Киев, 1991 г., стр.64 и 72 соответственно). К их недостаткам следует отнести их низкую теплостойкость, высокую стоимость, требования тщательной обработки поверхности, а также высокую текучесть. Известны пластичные смазочные материалы, антикоррозионные свойства которых можно изменять в нужном направлении, используя широкий спектр присадок и загустителей. Загуститель придает смазке в определенных условиях свойства твердого тела за счет образуемого им каркаса. Введением загустителей достигаются упруговязкопластичные реологические состояния смазок, обеспечивается ряд положительных антикоррозионных и других свойств, в первую очередь за счет герметизации внутренних полостей узлов трения машин и механизмов, создания в них особого микроклимата с исключением попадания на поверхность защищаемого металла влаги, пыли и т.д. При напряжениях и температурах меньше критических такие смазки деформируются упруго. Они должны обладать определенными свойствами – адгезией к защищаемой поверхности, инертностью к ней, химической стабильностью и др. (см. Дмитриченко Н.Ф. и др. Антикоррозионные смазочные материалы. Справочник. Киев, 1991 г., с.24). К пластичным смазкам относится консервационная смазка ЗЭС ТУ 138101474-74 – мягкая вязкая мазь темного цвета, приготовленная из загущенного минерального масла цилиндрового 52 (вапор), алюминиевого мыла фракции МЖКС10-C16 (4%) и углеводородной смазки – петролатума – загустителя (6%). К этим же пластичным смазкам относится смазка ВНИИСТ-2 жировая для изоляции надземных трубопроводов, ТУ 38101379-73 – смесь петролатума с добавлением 20% консервационного масла НТ-204У (ГОСТ 18974-73), которая по своим реологическим свойствам является полужидкой смазкой. Недостатками указанных смазок являются их сложный состав, сложность приготовления и высокая их стоимость. Кроме того, при превышении напряжений и температур выше критических структура каркаса такой смазки разрушается, и смазка течет как пластичное тело. Задачей изобретения является получение технологичной антикоррозионной и гидроизоляционной композиции, удовлетворяющей требованиям эластичности, прочности сцепления с основанием, водопоглощения и водостойкости, а также морозостойкости, атмосферостойкости, коррозионной стойкости материала покрытий, которая легко наносится на основу, с невысокой трудоемкостью ее производства, а также расширение арсенала средств для производства антикоррозионных и гидроизоляционных покрытий. Задача решается путем создания пластичной композиции для антикоррозионных и гидроизоляционных покрытий с малой вязкостью ее состава, которая включает низкомолекулярный полиэтилен с молекулярной массой 1300-2700 и низкомолекулярный полиэтилен с молекулярной массой 1080-1250, или вместо последнего дизельное топливо, или машинное масло в следующем количественном составе, мас. частей:

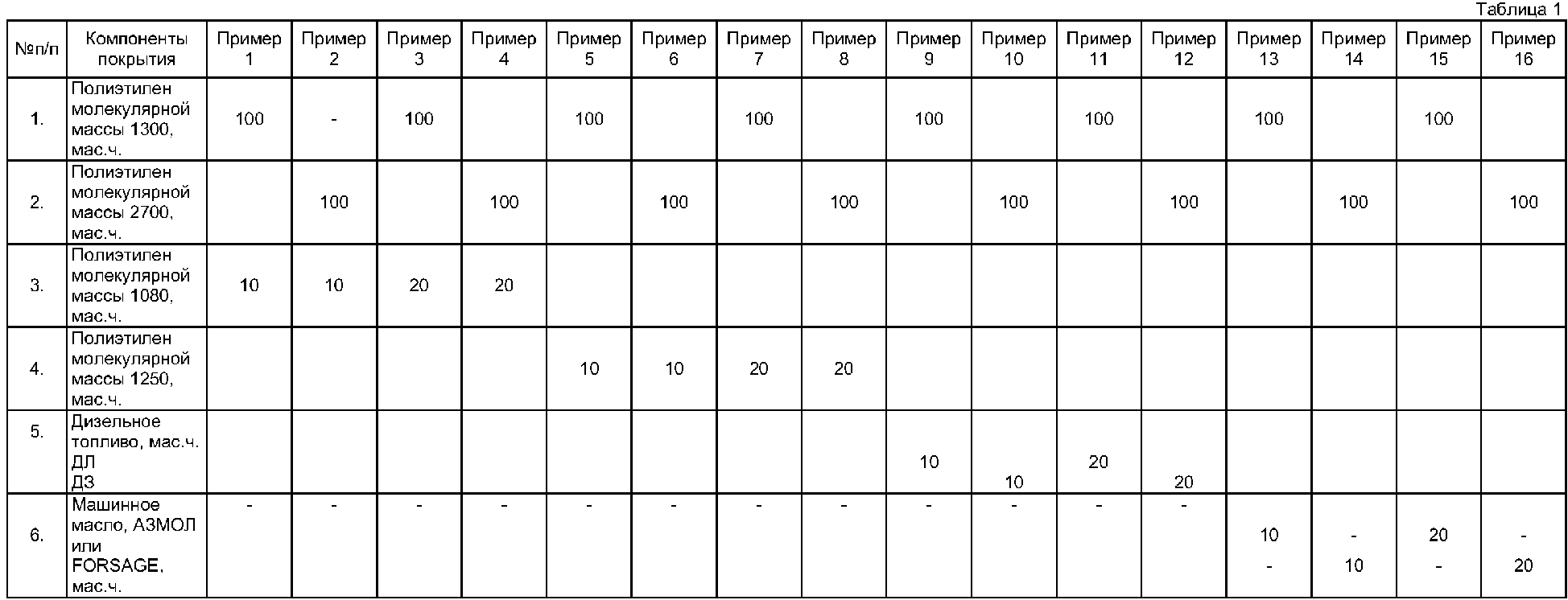

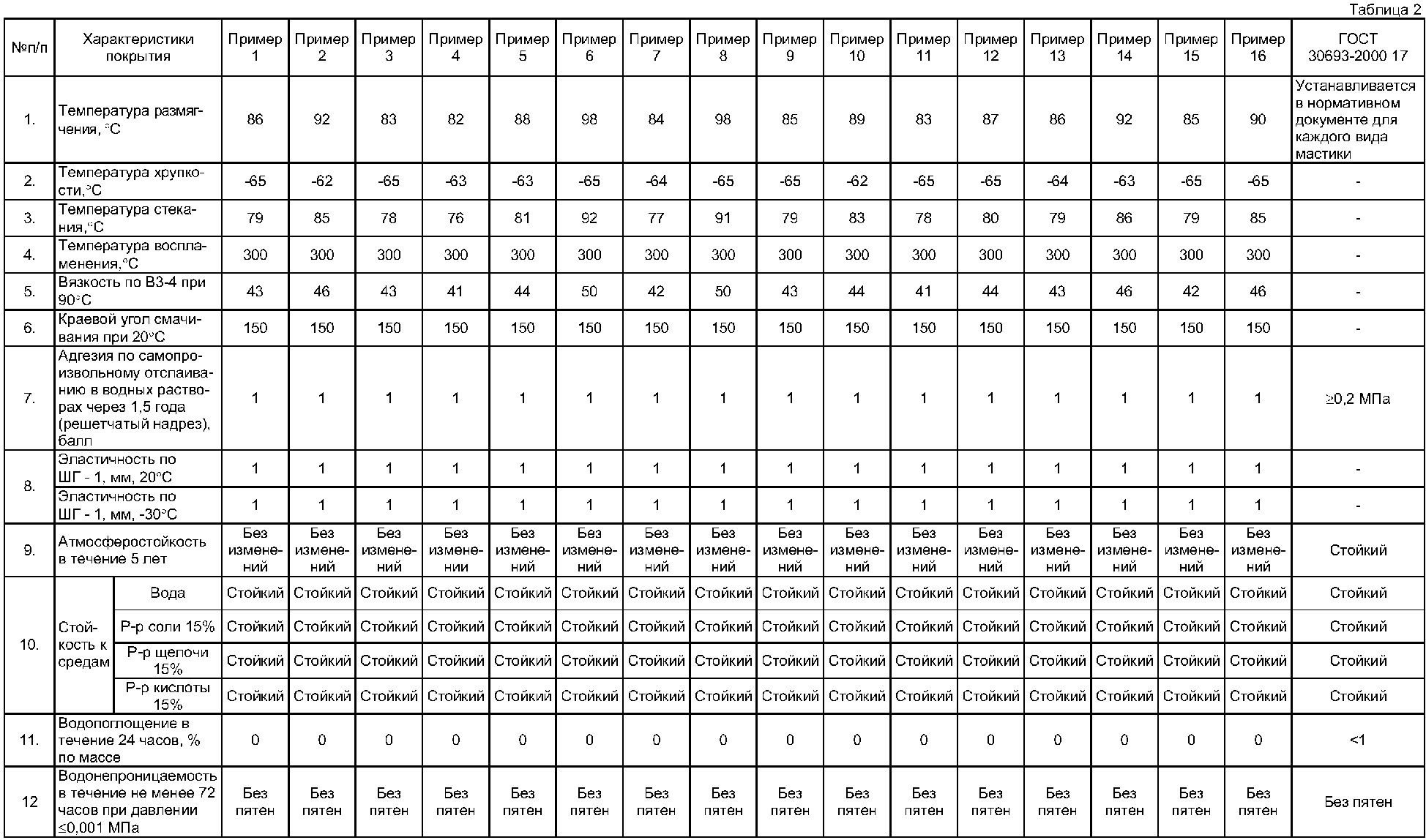

Низкомолекулярный полиэтилен более высокой молекулярной массы в предлагаемой композиции является структурообразующим компонентом, который обеспечивает каркас твердого тела композиции, а полиэтилен более низкой молекулярной массы, будучи родственным компонентом по отношению к первому, обладая также антикоррозионными и гидроизоляционными свойствами, доводит композицию до кремообразного состояния, удобного для использования, и обеспечивает ее технологичность. Будучи пластичной, предлагаемая композиция является более простой в составе и способе получения, более дешевой и доступной. Кроме того, ее можно наносить прямо по ржавчине, без зачистки обрабатываемой поверхности. Композиция является водостойкой, химически стойкой, атмосферостойкой и водонепроницаемой. В качестве компонентов при составлении композиции использовались: – низкомолекулярный полиэтилен молекулярной массы 1300-2700 и молекулярной массы 1080-1250 в соответствии с ТУ 2211-060-00203521-2002; – топливо дизельное для быстроходных дизельных двигателей наземной и судовой техники, получаемое из продуктов переработки нефти марок ДЛ, ДЗ, ДА, основные физико-химические характеристики которых удовлетворяют требованиям ГОСТ 4749-73, дизельного топлива из сернистых нефтей – ГОСТ 305-73; – масло моторное минеральное марки АЗМОЛ М-20/5040 «супер» ТУ У 00152365.060-97; – масло моторное минеральное марки FORSAGE SAE 15W-40 API SF/CC ТУ 0253-014-11756632-2000. Для приготовления состава покрытия в соответствии с изобретением в обогреваемый смеситель согласно рецептуре загружают оба компонента и тщательно перемешивают со скоростью мешалки 300 об/мин до однородной массы при температуре 98-100°С в течение 3-5 минут. Полученная композиция имеет вазелинообразную маловязкую, пластичную, эластичную консистенцию. Для получения покрытия композиция наносится на сухую защищаемую поверхность шпателем путем ее втирания или распылением композиции, нагретой до температуры размягчения, В таблице 1 приведены примеры составов композиции, в таблице 2 – характеристики антикоррозионных и гидроизоляционных покрытий из такой композиции. В колонке 17 Таблицы 2 приведены требования к характеристикам гидроизоляционных покрытий в соответствии с ГОСТ 30693-2000 «Мастики кровельные и гидроизоляционные», касающиеся полимерных мастик. Методы испытаний проводились в соответствии с ГОСТ 26589-94 «Мастики кровельные и гидроизоляционные. Методы испытаний». Стойкость к действию химических сред определяли в соответствии с ГОСТ 12020-72. «Пластмассы. Методы определения стойкости к действию химических сред». В частности, адгезию определяли по решетчатому надрезу с размером ячейки решетки 1×1 мм. Испытания на адгезию показали, что ни одна ячейка не была разрушена, имел место разрыв по материалу, на который наносили покрытие, т.е. разрыв носил характер когезионного. В результате был определен балл в единицу. Как видно из таблицы 2, полученные антикоррозионные и гидроизоляционные характеристики представленных составов в заявленном интервале качественного и количественного его содержания удовлетворяют предъявляемым к ним требованиям.
Формула изобретения
Композиция для антикоррозионных и гидроизоляционных покрытий, включающая низкомолекулярный полиэтилен с молекулярной массой 1300-2700 и низкомолекулярный полиэтилен с молекулярной массой 1080-1250, или вместо последнего дизельное топливо, или машинное масло в следующем количественном составе, мас.ч.:
|
||||||||||||||||||||||||||
