(54) СБРАСЫВАТЕЛЬ КОРЫ

(57) Реферат:

Сбрасыватель коры с транспортера содержит отвал, состоящий из подвижных стоек (2), установленных на раме транспортера с возможностью перемещения и стопорящихся от смещения винтами (3). В подвижные стойки вставлена эластичная пластина (4), на концах которой имеются оси (5) с пружинами для установки эластичной пластины под углом к ленте транспортера. Повышается эффективность работы сбрасывателя. 2 ил.

Изобретение относится к бумажной промышленности и служит для сброса коры с транспортера.

Известна конструкция сбрасывателя коры (см. «Политехнический словарь» И.И.Артоболевский. М.: Советская энциклопедия, 1977. Стр.236), состоящая из отвала. Данная конструкция мало эффективна.

Изобретение направлено на устранение данного недостатка. Это достигается тем, что отвал состоит из подвижных стоек и эластичной пластины, на концах которой имеются оси и пружины.

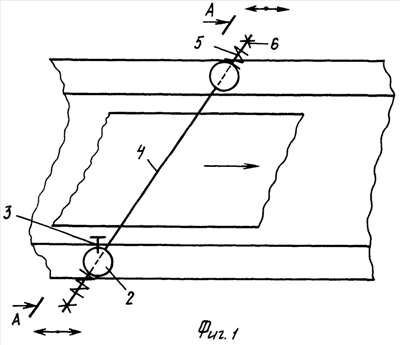

На фиг.1 изображен сбрасыватель коры, на фиг.2 – разрез А-А.

Сбрасыватель коры содержит раму транспортера 1, к которой крепятся подвижные стойки 2. Подвижные стойки 2 от смещения стопорятся винтами 3. В подвижные стойки 2 вставляется эластичная пластина 4, по краям которой находятся оси 5 с гайками 6 и пружинами 8. В нижней части рамы транспортера находится лента 7.

Сбрасыватель коры работает следующим образом: при транспортировке лентой 7 коры, а также выгрузке ее на одну из сторон эластичная лента 4 устанавливается под углом, для этого нужно переместить подвижную стойку 2, отвинтив винт 3 и переместив ее на заданное расстояние.

Формула изобретения

Сбрасыватель коры с транспортера, содержащий отвал, устанавливаемый на ленту транспортера, отличающийся тем, что отвал состоит из подвижных стоек, установленных на раме транспортера с возможностью перемещения и стопорящихся от смещения винтами, а в подвижные стойки вставлена эластичная пластина, на концах которой имеются оси с пружинами для установки эластичной пластины под углом к ленте транспортера.
