Патент на изобретение №2384756

(54) ЭЖЕКТОР

(57) Реферат:

Эжектор предназначен для подогрева воды паром. Эжектор включает корпус, диффузор и входные патрубки для пара и воды. Имеется съемная перегородка, в которую встроены подвижные трубки с отверстиями. Технический результат – повышение эффективности подогрева. 2 ил.

Изобретение относится к бумажной промышленности и служит для подогрева воды паром.

Известна конструкция эжектора, состоящая из корпуса, диффузора и входных патрубков для пара и воды. (Ю.А.Степанов, Краткий политехнический словарь, Москва, Советская энциклопедия, 1955, с.571).

Данная конструкция малоэффективна.

Изобретение направлено на устранение данного недостатка.

Это достигается тем, что эжектор имеет корпус, диффузор и входные патрубки для пара и воды, при этом имеется съемная перегородка, в которую встроены подвижные трубки с отверстиями.

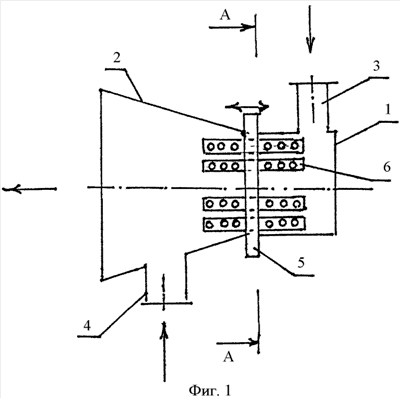

На фиг.1 изображен эжектор.

На фиг.2 показан его разрез в сечении А-А.

Эжектор имеет корпус 1, к которому съемно крепится перегородка 5. В перегородку 5 подвижно вставлены трубки с отверстиями 6. К перегородке 5 крепится диффузор 2. К корпусу 1 и диффузору 2 присоединены патрубки пара 3 и воды 4.

Эжектор работает следующим образом.

Смешивание пара и воды производится в диффузоре 2. Для подачи меньшего количества пара нужно переместить трубки с отверстиями 6 вправо, тогда живая площадь со стороны выхода пара в диффузор 2 уменьшится.

Формула изобретения

Эжектор имеет корпус, диффузор и входные патрубки для пара и воды, отличающийся тем, что имеется съемная перегородка, в которую встроены подвижные трубки с отверстиями.
