Патент на изобретение №2384674
|
||||||||||||||||||||||||||
(54) СПОСОБ ГЕРМЕТИЗАЦИИ ЖЕЛЕЗОБЕТОННЫХ ТРУБ И СЕКЦИЙ ТОННЕЛЬНЫХ ОБДЕЛОК
(57) Реферат:
Изобретение относится к строительству, в частности к технологии открытой и закрытой прокладки труб и секций тоннельных обделок в городском подземном строительстве, и предназначено для герметизации железобетонных цилиндрических, прямоугольных и любой другой формы конструкций. Герметизацию стыков железобетонных конструкций производят элементом из термопластичного материала, имеющим
Изобретение относится к строительству, в частности к технологии открытой и закрытой прокладки труб и секций тоннельных обделок в городском подземном строительстве, и предназначено для герметизации железобетонных цилиндрических, прямоугольных и любой другой формы конструкций, а именно: труб и/или секций тоннельных обделок. Наиболее близким аналогом заявленного изобретения является способ герметизации труб и секций тоннельных обделок без раструбов, когда оба конца имеют одинаковый размер, с помощью резиновых уплотнителей различного профиля. Способ заключается в установке резинового уплотнителя по внешнему или внутреннему периметру между корпусом одной секции и манжетой смежной секции (Картозия Б.А., Федунец Б.И., Шуплик М.Н. и др. Шахтное и подземное строительство: Учеб. для вузов. – 3-е изд., Ш 31 перераб. и доп.: 82 т. – М.: Издательство Московского государственного горного университета, 2003. – Т.2 – с.86-87). Однако этот способ не обеспечивает гарантированной герметичности. Из-за значительного веса секций и равнопрочных свойств материала резинового уплотнителя кольцевой зазор шва формируется с осевыми отклонениями величины герметизируемого зазора, малыми в лотковой части и большими в сводовой части тоннеля. Это часто приводит к смятию резинового профиля и, как следствие, к возникновению возможных мест протечек воды. В связи с практической недоступностью швов после монтажа секций и невозможностью визуального контроля над положением и состоянием резинового уплотнителя в процессе монтажа секций повторный монтаж или последующее дополнительное уплотнение невозможно, а устранение протечек потребует применения дополнительных специальных способов. Задача, на решение которой направлено предложенное изобретение, заключается в создании способа стыков железобетонных цилиндрических конструкций, который исключал бы указанные выше недостатки. Технический результат, достигаемый при реализации данного изобретения, заключается в повышении эффективности герметизации соединений и стыков железобетонных конструкций: железобетонных труб и секций тоннельных обделок, непосредственно в стартовой камере, надежности герметизации, сокращении времени простоя, уменьшении загрязнения окружающей среды и упрощения способа герметизации. Указанный технический результат в способе герметизации стыков железобетонных конструкций, в котором герметизацию стыка производят элементом из термопластичного материала, достигается тем, что элемент из термопластичного материала имеет В железобетонные конструкции при изготовлении дополнительно бетонируют профилированные шпонки ограниченной ширины из термопластичного материала. Профилированные шпонки имеют анкерные выступы, раскрепляющиеся в бетоне и препятствующие обтеканию их водой по контакту с бетоном.
Герметизацию стыка производят непосредственно в стартовой камере. Железобетонные конструкции представляют собой трубы и/или секции тоннельных обделок.

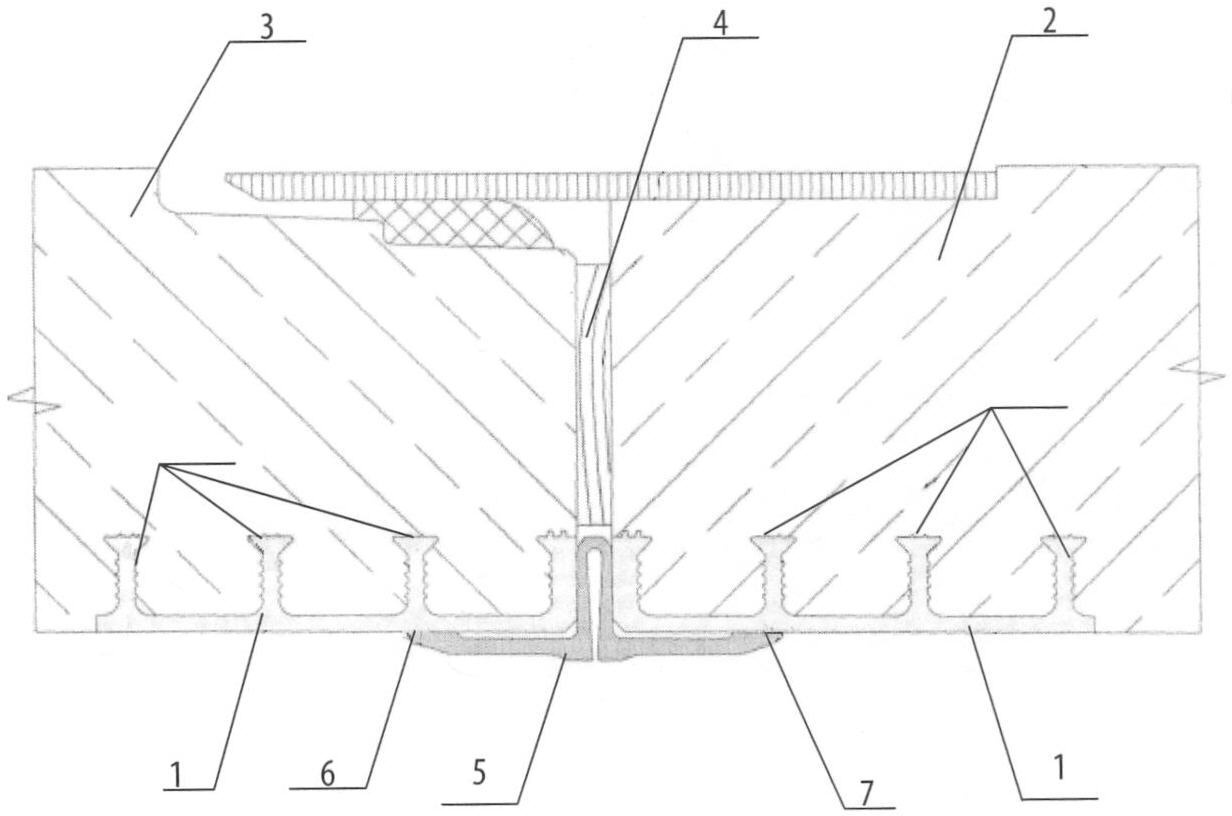

Сущность изобретения поясняется чертежом, где изображен общий вид герметизации стыка железобетонных цилиндрических, прямоугольных и любой другой формы конструкций, в частности трубы и/или секции тоннельных обделок. При изготовлении секций в их торцевых частях забетонированы профилированные шпонки из термопластичного материала, имеющие анкерные выступы для раскрепления в бетоне, препятствующие обтеканию их водой по контакту с бетоном, а герметизация стыка достигается с помощью омегообразного профиля, установленного в зазоре смежных секций и приваренного сплошным швом к профилированным шпонкам. Благодаря Заявленный способ не требует дополнительного оборудования и изменений в технологической цепочке изготовления труб или секций тоннельных обделок и в процессе прокладки трубопроводов и тоннелей. Способ осуществляют следующим образом. При изготовлении железобетонных секций в их торцевые участки бетонируют профилированные шпонки 1 из термопластичного материала. Очередную трубу или тоннельную секцию подают в стартовую камеру, где ее посредством домкратной станции стыкуют с предыдущей трубой или секцией тоннельной обделки. В зазор между секциями 2 и 3, образованный деревянным кольцом 4, обрезиненным молотком забивают
Формула изобретения
1. Способ герметизации стыков железобетонных конструкций, в котором герметизацию стыка производят элементом из термопластичного материала, отличающийся тем, что элемент из термопластичного материала имеет 2. Способ по п.1, отличающийся тем, что в железобетонные конструкции при изготовлении дополнительно бетонируют профилированные шпонки ограниченной ширины из термопластичного материала. 3. Способ по п.2, отличающийся тем, что профилированные шпонки имеют анкерные выступы, раскрепляющиеся в бетоне и препятствующие обтеканию их водой по контакту с бетоном. 4. Способ по п.3, отличающийся тем, что 5. Способ по п.4, отличающийся тем, что герметизацию стыка производят непосредственно в стартовой камере. 6. Способ по п.5, отличающийся тем, что железобетонные конструкции представляют собой трубы и/или секции тоннельных обделок. 7. Способ по п.6, отличающийся тем, что
РИСУНКИ
|
||||||||||||||||||||||||||
-образный профиль, который допускает возникающие при прокладке осевые и радиальные перемещения смежных железобетонных конструкций. Обеспечивается повышение эффективности герметизации соединений и стыков железобетонных конструкций, надежность герметизации, сокращение времени простоя, уменьшение загрязнения окружающей среды и упрощение способа герметизации. 6 з.п. ф-лы, 1 ил.
